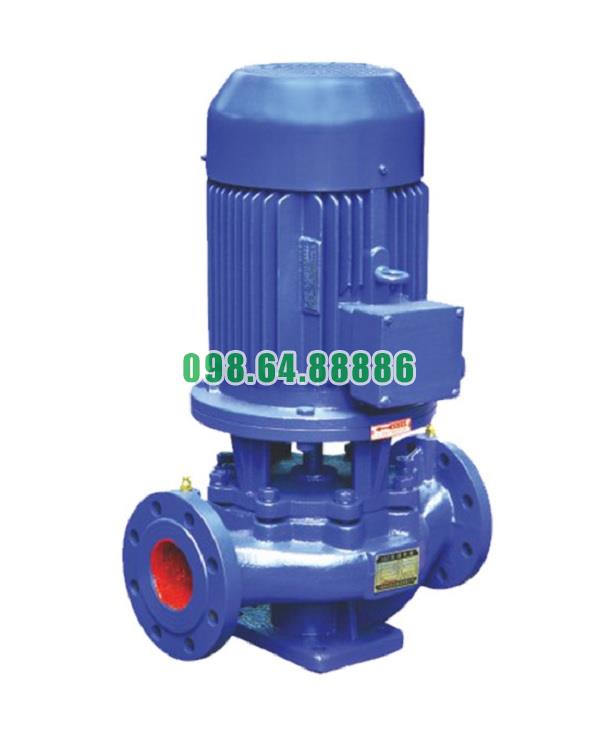

Máy bơm lùa trục đứng, bơm ly tâm ISG100-250, IRG100-250 11kw, 100m3, 20m

Thiết kế mặt bích kết nối theo tiêu chuẩn quốc tế của bơm lùa trục đứng model ISG100-250, IRG100-250

Tiêu chuẩn áp dụng cho mặt bích

Bơm lùa trục đứng ISG100-250, IRG100-250 thường được chế tạo với mặt bích theo các chuẩn quốc tế để đảm bảo tính đồng bộ và khả năng lắp lẫn trong hệ thống đường ống:

• EN 1092-1 / ISO 7005-1 (hệ PN): được sử dụng rộng rãi tại châu Âu và Việt Nam. Với model DN100, phổ biến nhất là PN16 và PN25.

• ASME B16.5 (hệ Class): dùng cho các hệ thống theo tiêu chuẩn Mỹ, cỡ NPS 4” Class 150/300.

Cấu tạo và dạng mặt bích

• Kiểu mặt bích: Bơm sử dụng mặt bích liền thân (integral flange) đúc cùng với thân bơm, đảm bảo độ bền và độ kín cao.

• Dạng bề mặt kín (facing):

  • Raised Face (RF): phổ biến nhất cho nước sạch, HVAC, PCCC.

  • Flat Face (FF): sử dụng khi kết nối với đường ống hoặc phụ kiện bằng gang xám để tránh nứt vỡ khi siết bu lông.

• Độ nhám bề mặt: đạt chuẩn Ra 3.2 – 6.3 µm để phù hợp với các loại gasket thông dụng như EPDM, NBR, PTFE hoặc spiral wound gasket.

Kích thước cơ bản của mặt bích DN100 (tham khảo)

• EN 1092-1 PN16 – DN100:

  • Đường kính ngoài (D): ~220 mm

  • Đường kính vòng bulông (K): ~180 mm

  • Số lỗ bulông: 8 lỗ Ø18 mm

  • Chiều dày bích (b): ~18 mm

• ASME B16.5 Class 150 – NPS 4”:

  • Đường kính ngoài: ~229 mm

  • Đường kính vòng bulông: ~190.5 mm

  • Số lỗ bulông: 8 lỗ Ø19 mm

  • Chiều dày bích: ~24 mm

Vật liệu và phụ kiện kết nối

• Mặt bích: cùng vật liệu với thân bơm (gang cầu, gang xám, thép đúc).

• Bulông – đai ốc: tiêu chuẩn ISO 4014/4032 hoặc ASTM A193/A194, tùy hệ tiêu chuẩn.

• Gasket: EPDM hoặc NBR cho nước sạch, graphite/PTFE cho môi trường nước nóng hoặc có tính ăn mòn nhẹ.

Yêu cầu lắp đặt để đảm bảo độ kín và chống rung

• Căn chỉnh bơm – ống chính xác, tránh lệch tâm gây tải phụ lên mặt bích.

• Siết bulông theo hình sao, chia lực đều, theo mô-men siết khuyến nghị.

• Đường ống phải có giá đỡ độc lập, không treo tải trọng lên mặt bích bơm.

• Kiểm tra lại độ phẳng, độ nhám bề mặt và loại gasket phù hợp trước khi lắp đặt.

Thiết kế mặt bích kết nối của bơm lùa trục đứng ISG100-250, IRG100-250 tuân thủ các tiêu chuẩn quốc tế như EN 1092-1 PN16/PN25 hoặc ASME B16.5 Class 150/300, đảm bảo tính tương thích cao với hệ thống đường ống công nghiệp. Cấu tạo mặt bích liền thân, bề mặt kín chuẩn RF/FF cùng với vật liệu gasket và bulông đạt chuẩn giúp nâng cao độ kín, giảm rung lắc và kéo dài tuổi thọ hệ thống.

Ứng dụng trong xử lý nước thải công nghiệp của bơm lùa trục đứng ISG100-250, IRG100-250

Vai trò trong hệ thống xử lý nước thải

Trong các nhà máy sản xuất, lượng nước thải công nghiệp phát sinh liên tục với lưu lượng lớn và áp lực cao. Bơm lùa trục đứng ISG100-250, IRG100-250 được ứng dụng để vận chuyển, tuần hoàn và tăng áp cho nước thải sau tiền xử lý, đảm bảo dòng chảy ổn định trong suốt quá trình xử lý.

Khả năng bơm lưu lượng lớn và áp lực cao

• ISG100-250: chuyên dùng trong các hệ thống bơm nước sạch hoặc nước đã qua xử lý sơ bộ, giúp đẩy nước đi xa và lên cao, phục vụ các công đoạn lắng – lọc.

• IRG100-250: có khả năng chịu nhiệt và áp lực, thích hợp cho các hệ thống xử lý nước thải công nghiệp có chứa nước nóng hoặc chất lỏng nhiệt cao, ví dụ trong ngành dệt nhuộm, sản xuất giấy, chế biến thực phẩm.

Ưu điểm khi dùng trong xử lý nước thải

• Vận hành liên tục 24/7: đáp ứng nhu cầu xử lý liên tục của hệ thống công nghiệp.

• Độ bền cao: vật liệu chịu mài mòn và phớt cơ khí chống rò rỉ giúp bơm hoạt động bền bỉ trong môi trường có tạp chất.

• Tiết kiệm không gian: thiết kế trục đứng gọn gàng, dễ lắp đặt trong khu xử lý vốn hạn chế diện tích.

• Dễ bảo trì: tháo lắp phớt, rotor theo phương thẳng đứng thuận tiện cho kiểm tra định kỳ.

Các công đoạn ứng dụng cụ thể

• Bơm cấp nước thải vào bể lắng sơ cấp: ISG100-250 đảm bảo lưu lượng ổn định, giữ cho bể hoạt động liên tục.

• Tuần hoàn nước trong bể hiếu khí: IRG100-250 dùng cho hệ thống tuần hoàn ở nhiệt độ cao, chống xói mòn, duy trì quá trình xử lý sinh học.

• Tăng áp để đưa nước qua màng lọc hoặc thiết bị RO: áp lực ổn định của bơm giúp hệ thống lọc đạt hiệu quả cao.

• Đẩy nước thải đã xử lý ra môi trường hoặc tái sử dụng: bảo đảm lưu lượng và cột áp theo tiêu chuẩn xả thải công nghiệp.

Ứng dụng trong xử lý nước thải công nghiệp của bơm lùa trục đứng ISG100-250, IRG100-250 thể hiện ở khả năng vận chuyển liên tục, chịu áp lực và nhiệt cao, chống rò rỉ tốt và tiết kiệm diện tích lắp đặt. Với ISG100-250 phù hợp nước thải sạch hoặc đã xử lý sơ bộ, còn IRG100-250 thích hợp cho hệ thống nước thải công nghiệp có nhiệt độ cao, cả hai model đều đóng vai trò quan trọng trong việc nâng cao hiệu quả và độ tin cậy của toàn bộ quy trình xử lý.

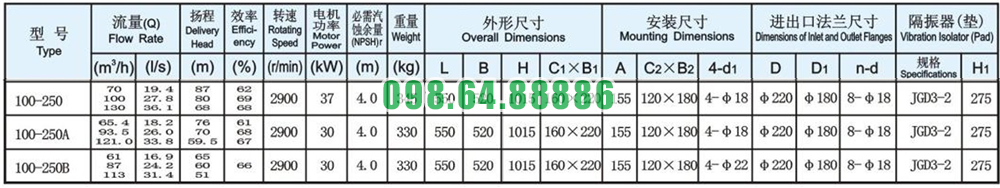

Thông số kỹ thuật và kích thước bơm model ISG100-250

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-250

Đường cong hiệu suất bơm model ISG100-250

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-250

Phụ kiện và kích thước lắp đặt bơm model ISG100-250

Phương thức lắp đặt bơm model ISG100-250
