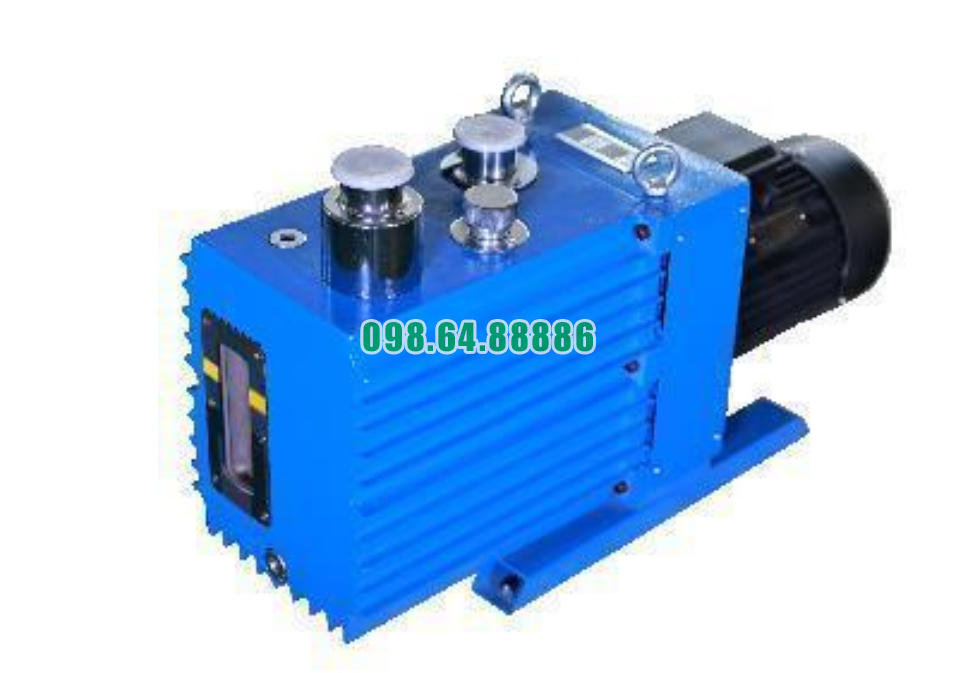

Bơm chân không thể tích model 2XZ-15C động cơ 1.5 kW

Nguyên tắc tạo chân không của bơm chân không vòng dầu model 2XZ-15C động cơ 1.5 kW

Bơm chân không vòng dầu model 2XZ-15C sử dụng cơ chế cánh gạt quay hai cấp kết hợp dầu bôi trơn – làm kín – làm mát để tạo ra môi trường chân không sâu và ổn định. Động cơ 1.5 kW cung cấp lực quay mạnh mẽ cho rôto, từ đó tạo ra chu trình hút – nén – xả liên tục. Dưới đây là nguyên tắc hoạt động chi tiết.

1. Rôto lệch tâm quay tạo vùng áp suất thấp để hút khí

Rôto được lắp lệch tâm trong buồng bơm. Khi động cơ 1.5 kW quay rôto:

• Thể tích khoang giữa rôto và thành buồng tăng lên

• Áp suất trong khoang giảm nhanh

• Không khí bên ngoài bị hút vào qua cổng hút
  Đây là bước đầu tiên để giảm áp và tạo độ chân không.

2. Cánh gạt trượt ra ngoài nhờ lực ly tâm

Trong rôto có các rãnh chứa cánh gạt. Khi rôto quay với tốc độ cao:

• Lực ly tâm đẩy cánh gạt trượt ra, ép sát vỏ buồng

• Cánh chia buồng thành các khoang nhỏ, mỗi khoang chứa một lượng khí

• Dầu tạo màng bôi trơn giữa cánh gạt và thành buồng → đảm bảo độ kín

Nhờ cánh gạt, khí được giữ lại trong các khoang kín riêng biệt.

3. Giảm thể tích khoang → nén khí

Khi rôto tiếp tục quay, các khoang chứa khí di chuyển vào vùng hẹp của buồng bơm:

• Thể tích khoang giảm dần

• Áp suất tăng lên

• Khí bị nén mạnh chuẩn bị thoát ra ngoài

Quá trình nén này diễn ra liên tục theo từng vòng quay.

4. Van xả mở – khí được đẩy ra khỏi buồng bơm

Khi áp suất trong khoang đạt mức đủ cao:

• Van xả tự động mở

• Khí bị đẩy ra ngoài cổng xả

• Van đóng lại ngay lập tức để ngăn khí hồi ngược

Nhờ đó, dòng khí luôn đi theo một chiều và không ảnh hưởng đến áp suất trong buồng hút.

5. Vai trò của dầu trong quá trình tạo chân không

Dầu chân không là yếu tố quan trọng giúp máy 2XZ-15C đạt chân không sâu:

• Làm kín các khe hở giữa rôto – cánh gạt – thành buồng

• Giảm ma sát, giúp cánh gạt trượt êm

• Làm mát khi khí nén sinh nhiệt

• Cuốn tạp chất, tránh mài mòn các chi tiết

Không có dầu, bơm sẽ không thể đạt áp suất thấp và dễ hư hỏng.

6. Cơ chế hai cấp giúp tạo chân không sâu hơn

Model 2XZ-15C có hai tầng hút – nén:

• Cấp 1: Hút thô, giảm áp nhanh

• Cấp 2: Hút tinh, đẩy áp suất xuống mức sâu hơn

Khí sau cấp 1 được chuyển ngay sang cấp 2 → áp suất cuối của bơm thấp hơn rõ rệt so với bơm một cấp.

7. Động cơ 1.5 kW tạo tốc độ quay mạnh và ổn định

Động cơ 1.5 kW đảm bảo:

• Rôto quay đều ở tốc độ cao

• Lực ly tâm đủ mạnh để cánh gạt ép sát thành buồng

• Chu kỳ hút – nén – xả diễn ra liên tục và ổn định

• Không bị giảm hiệu suất khi chạy dài giờ

Đây là nền tảng giúp bơm tạo chân không nhanh, đều và sâu.

Nguyên tắc tạo chân không của bơm 2XZ-15C dựa trên chuyển động lệch tâm của rôto, sự trượt của cánh gạt, chu trình hút – nén – xả liên tục và lớp dầu làm kín. Khi kết hợp với động cơ 1.5 kW mạnh mẽ và cơ chế hai cấp, bơm đạt khả năng hút nhanh, chân không sâu và vận hành bền bỉ trong nhiều ứng dụng công nghiệp và thí nghiệm.

Ưu điểm về thiết kế dễ lắp đặt của Bơm chân không vòng dầu model 2XZ-15C

Kích thước nhỏ gọn thuận tiện cho bố trí

Bơm chân không vòng dầu model 2XZ-15C được thiết kế với kích thước tối ưu, cho phép lắp đặt dễ dàng ở nhiều không gian làm việc. Thiết bị phù hợp với cả phòng thí nghiệm nhỏ, hệ thống máy tích hợp và dây chuyền sản xuất có diện tích hạn chế. Nhờ thiết kế nhỏ gọn, người dùng không cần điều chỉnh nhiều diện tích để đặt máy.

Trọng lượng vừa phải giúp di chuyển linh hoạt

So với các dòng bơm cùng công suất, 2XZ-15C có trọng lượng tối ưu hơn, giúp quá trình vận chuyển và bố trí trở nên dễ dàng. Người vận hành có thể di chuyển bơm đến vị trí lắp đặt mà không cần thiết bị hỗ trợ cồng kềnh, đặc biệt hữu ích trong các mô hình sản xuất linh hoạt.

Cấu tạo thân máy tối giản, dễ thao tác

Các chi tiết như cửa hút, cửa xả, thang dầu và bộ lọc được bố trí hợp lý, thuận tiện cho việc lắp đường ống và bảo trì. Thiết kế thân máy tối giản giúp người dùng tiếp cận các bộ phận quan trọng mà không cần tháo quá nhiều chi tiết, rút ngắn thời gian lắp đặt.

Hệ thống dẫn động trực tiếp giúp giảm yêu cầu về căn chỉnh

Nhờ sử dụng cơ chế dẫn động trực tiếp, 2XZ-15C không cần căn chỉnh dây đai hoặc puly. Điều này giảm đáng kể thời gian lắp đặt ban đầu và hạn chế sai lệch trong quá trình vận hành. Người dùng chỉ cần đặt máy đúng vị trí, nối đường ống và cấp nguồn điện phù hợp.

Cổng kết nối bố trí theo hướng thuận tiện

Cửa hút và cửa xả của bơm được đặt ở vị trí dễ nhìn, dễ thao tác, giúp việc kết nối với hệ thống trở nên nhanh chóng. Thiết kế này cũng hạn chế việc uốn cong đường ống quá mức, đảm bảo lưu lượng khí ổn định và giảm tổn thất áp suất.

Dễ tích hợp vào các hệ thống máy móc

Nhờ hình dáng gọn nhẹ và bố cục rõ ràng, bơm 2XZ-15C dễ dàng tích hợp vào:

• Buồng sấy chân không nhỏ

• Hệ thống lọc khí – lọc dung môi

• Máy ép chân không

• Các dây chuyền sản xuất mini

• Máy phân tích và thiết bị thí nghiệm

Sự linh hoạt này giúp tiết kiệm thời gian thiết kế và lắp đặt hệ thống.

Yêu cầu nền tảng lắp đặt đơn giản

Bơm không đòi hỏi bệ đỡ quá lớn hoặc khung cố định phức tạp. Chỉ cần bề mặt phẳng, chắc chắn là có thể vận hành ổn định. Điều này tạo điều kiện cho việc triển khai nhanh, đặc biệt trong các dự án cần lắp đặt gấp.

Bơm chân không vòng dầu model 2XZ-15C nổi bật với thiết kế dễ lắp đặt nhờ kích thước nhỏ gọn, trọng lượng vừa phải, cấu tạo tối giản, cơ chế dẫn động trực tiếp và bố trí cổng kết nối hợp lý. Những ưu điểm này giúp thiết bị tiết kiệm thời gian lắp đặt, giảm chi phí triển khai và tăng khả năng tích hợp vào nhiều hệ thống khác nhau. Đây là lựa chọn phù hợp cho cả môi trường thí nghiệm lẫn sản xuất công nghiệp.

Thông số kỹ thuật của máy bơm chân không 2XZ-15C

Đường cong hiệu suất của máy bơm chân không 2XZ-15C

Kích thước bản vẽ máy bơm chân không 2XZ-15C

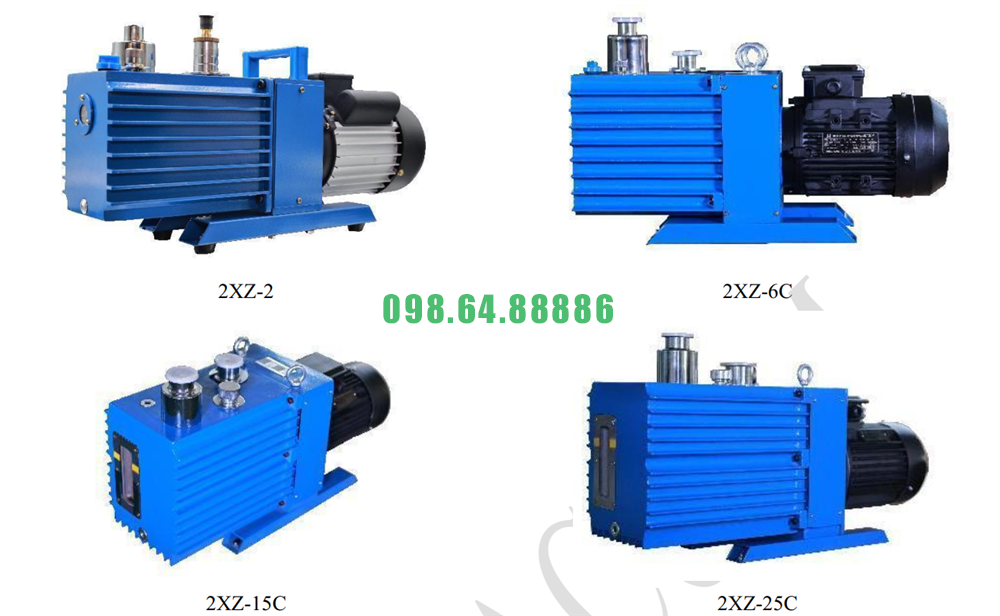

Hình ảnh thực tế của máy bơm chân không 2XZ-15C
