Bơm dầu công nghiệp chịu nhiệt RY100-65-200 cột áp 50 m, công suất 22 kW, lưu lượng 100 m3/h

Thiết kế cánh bơm ảnh hưởng đến Bơm dầu truyền nhiệt RY100-65-200 như thế nào

Thiết kế cánh bơm ảnh hưởng trực tiếp đến khả năng tạo lưu lượng, cột áp và hiệu quả làm việc của Bơm dầu truyền nhiệt RY100-65-200. Bánh công tác là bộ phận nhận chuyển động từ trục bơm và truyền năng lượng cho dầu truyền nhiệt.

Ảnh hưởng đến lưu lượng

Khi bánh công tác quay, dầu được hút vào vùng tâm và đẩy ra phía ngoài. Kích thước bánh công tác quyết định đáng kể lượng dầu mà bơm có thể vận chuyển.

Với RY100-65-200, đường kính ngoài danh nghĩa của bánh công tác là 200 mm. Ở điểm làm việc đang xét, bơm đạt lưu lượng khoảng 100 m³/h.

Ảnh hưởng đến cột áp

Bánh công tác không chỉ tạo dòng chảy mà còn cung cấp năng lượng để dầu thắng trở lực của đường ống và thiết bị. Với bánh công tác tiêu chuẩn, RY100-65-200 có thể đạt cột áp khoảng 50 m tại lưu lượng 100 m³/h.

Khi đường kính bánh công tác được giảm, cột áp và lưu lượng của bơm cũng thay đổi.

Ảnh hưởng đến công suất và hiệu suất

Thiết kế bánh công tác ảnh hưởng đến lượng năng lượng cần thiết để duy trì dòng dầu. Khi bánh công tác phù hợp với điểm làm việc, bơm có thể khai thác tốt công suất động cơ và hạn chế tổn thất không cần thiết.

Tại điểm 100 m³/h – 50 m – 2.900 vòng/phút, bơm sử dụng động cơ 22 kW và đạt hiệu suất khoảng 74%.

Các phiên bản cánh bơm A, B, C

Dòng RY có các phiên bản A, B, C, tương ứng với bánh công tác được tiện hoặc cắt giảm đường kính theo từng cấp. Việc thay đổi đường kính này giúp điều chỉnh đặc tính bơm để phù hợp với những yêu cầu lưu lượng và cột áp khác nhau.

Vì vậy, không nên thay đổi kích thước bánh công tác tùy ý nếu chưa xác định lại điểm làm việc của hệ thống.

Tình trạng cánh bơm cũng ảnh hưởng đến khả năng vận hành

Nếu bánh công tác bị tắc hoặc hư hỏng, lưu lượng và cột áp có thể giảm. Do đó, việc giữ bánh công tác sạch và kiểm tra tình trạng của cánh bơm là cần thiết để duy trì khả năng làm việc ổn định.

Thiết kế cánh bơm ảnh hưởng trực tiếp đến Bơm dầu truyền nhiệt RY100-65-200 thông qua lưu lượng, cột áp và hiệu suất vận hành. Bánh công tác danh nghĩa 200 mm giúp model này đạt điểm làm việc khoảng 100 m³/h và 50 m.

Ưu điểm về độ bền của Bơm dầu truyền nhiệt RY100-65-200

Bơm dầu truyền nhiệt RY100-65-200 có độ bền tốt nhờ kết cấu cơ khí chắc chắn, cụm rôto được đỡ ổn định và thiết kế phù hợp với môi trường làm việc có nhiệt độ cao.

Kết cấu đỡ ổn định

Bơm sử dụng kết cấu đỡ một phía với chân đỡ và gối đỡ trung tâm. Cách bố trí này giúp cụm rôto làm việc ổn định hơn, hạn chế rung động và giảm tải bất lợi lên trục.

Cụm ổ bi hỗ trợ trục quay ổn định

Thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto. Nhờ đó, trục bơm duy trì được độ ổn định khi quay ở tốc độ cao, góp phần giảm mài mòn các chi tiết.

Khớp nối mềm giảm ảnh hưởng lệch tâm

Bơm và động cơ được nối với nhau bằng khớp nối mềm. Bộ phận này giúp truyền mô-men ổn định và giảm bớt ảnh hưởng của rung động hoặc sai lệch nhỏ trong quá trình vận hành.

Thiết kế tản nhiệt tự nhiên

Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Kết cấu này đơn giản hơn, giảm số lượng bộ phận phụ trợ và hạn chế các điểm có thể phát sinh hư hỏng.

Hệ thống làm kín phù hợp với dầu nóng

Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt. Cấu tạo này giúp hạn chế rò rỉ và bảo vệ khu vực ổ trục khi bơm làm việc với dầu truyền nhiệt ở nhiệt độ cao.

Kết cấu chịu áp chắc chắn

Các bộ phận chịu áp và mặt bích của bơm được thiết kế theo cấp áp suất 16 bar, giúp bơm duy trì độ ổn định cơ học khi làm việc trong hệ thống tuần hoàn dầu nóng.

Ưu điểm về độ bền của Bơm dầu truyền nhiệt RY100-65-200 đến từ kết cấu đỡ chắc chắn, cụm ổ bi ổn định, khớp nối mềm, khả năng tản nhiệt tự nhiên và hệ thống làm kín phù hợp với dầu nóng. Những đặc điểm này giúp bơm hạn chế rung, giảm mài mòn và duy trì tuổi thọ tốt khi được lắp đặt, bôi trơn và bảo dưỡng đúng yêu cầu.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

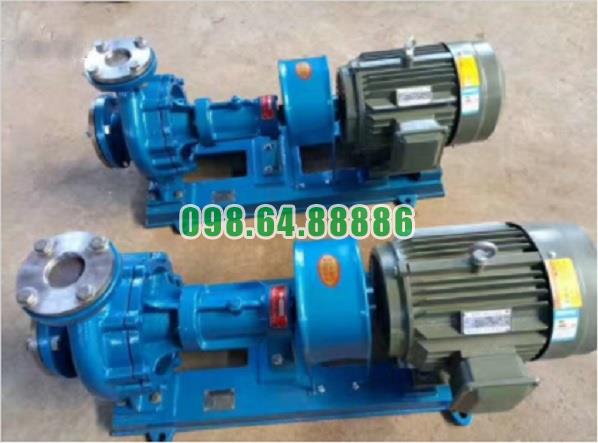

Hình ảnh thực tế bơm dầu truyền nhiệt RY
