Bơm đường ống trục đứng, bơm tăng áp, bơm lùa ISG65-100, IRG65-100 1.5kw

Đầu bơm và cánh bơm của Máy bơm đường ống trục đứng model ISG65-100, IRG65-100

Đầu bơm – Cấu trúc chắc chắn, chịu áp lực cao

Đầu bơm của model ISG65-100, IRG65-100 là phần quan trọng bao gồm thân bơm (volute casing) và các mặt bích kết nối cửa hút – xả. Đầu bơm được thiết kế dạng xoắn ốc (volute) nhằm thu gom và chuyển hóa năng lượng ly tâm từ cánh bơm thành áp suất đẩy chất lỏng ra ngoài. Cấu trúc đầu bơm có các đặc điểm nổi bật:

• Vật liệu chế tạo phổ biến: gang xám, gang cầu hoặc inox 304 tùy yêu cầu môi trường làm việc

• Chịu được áp suất cao và nhiệt độ làm việc lên đến 90–120°C

• Kết nối mặt bích tiêu chuẩn JIS/DIN, dễ ghép nối vào hệ thống ống nước hiện hữu

• Tích hợp phớt cơ khí tại trục để chống rò rỉ chất lỏng khi trục quay

Phần đầu bơm được đúc nguyên khối, đảm bảo độ kín cao, không biến dạng khi chịu áp suất lớn trong quá trình vận hành. Đây là nơi chịu lực trực tiếp từ toàn bộ áp lực dòng chảy và mô-men quay từ động cơ truyền xuống cánh bơm.

Cánh bơm – Tạo áp suất và lưu lượng ổn định

Cánh bơm (impeller) là bộ phận tạo ra chuyển động chất lỏng nhờ nguyên lý ly tâm. Khi trục quay làm cánh bơm chuyển động, chất lỏng được hút vào tâm cánh và bị đẩy ra ngoại vi dưới tác dụng của lực ly tâm. Cánh bơm trong model ISG65-100, IRG65-100 có các đặc điểm kỹ thuật:

• Thiết kế cánh kín hoặc bán hở, giúp tăng hiệu suất thủy lực và ổn định lưu lượng

• Gia công cân bằng động, giảm rung lắc và tăng độ bền khi quay ở tốc độ cao

• Vật liệu chế tạo: đồng thau, gang hợp kim hoặc inox 304, tùy theo chất lượng nước và môi trường làm việc

• Cánh gắn cố định vào trục bơm, truyền động trực tiếp từ động cơ

Cánh bơm được thiết kế đặc biệt để phù hợp với kiểu hút – xả đặt thẳng inline, giúp dòng nước đi qua theo hướng tuyến tính mà không bị đổi hướng đột ngột. Nhờ vậy, cánh bơm vừa tạo lực đẩy mạnh mẽ, vừa duy trì áp suất đều, hạn chế tổn thất năng lượng trong hệ thống.

Sự phối hợp giữa đầu bơm và cánh bơm

Sự kết hợp giữa đầu bơm bền chắc và cánh bơm hiệu suất cao tạo nên:

• Khả năng vận hành ổn định 24/7 với lưu lượng lớn và áp lực mạnh

• Giảm tiếng ồn và rung động trong suốt quá trình hoạt động

• Hiệu suất thủy lực tối ưu, giúp tiết kiệm điện năng và kéo dài tuổi thọ thiết bị

• Phù hợp cho hệ thống cấp nước, tăng áp, tuần hoàn nước HVAC và PCCC

Đầu bơm và cánh bơm của máy bơm đường ống trục đứng ISG65-100, IRG65-100 là hai bộ phận then chốt tạo nên hiệu quả vận hành vượt trội. Đầu bơm được thiết kế chịu áp tốt, chống rò rỉ, dễ kết nối; trong khi cánh bơm cho lực đẩy mạnh, vận hành ổn định, ít hao mòn. Sự kết hợp hoàn hảo này giúp dòng bơm trở thành lựa chọn lý tưởng cho các hệ thống kỹ thuật hiện đại, yêu cầu độ tin cậy cao và hiệu quả lâu dài

Các loại chất lỏng có thể bơm bằng Máy bơm đường ống trục đứng model ISG65-100, IRG65-100

Nước sạch dân dụng và công nghiệp

• Mô tả: Nước không chứa tạp chất rắn, không có tính ăn mòn mạnh

• Ứng dụng: Cấp nước cho sinh hoạt, bơm nước cho hệ thống điều hòa trung tâm (HVAC), cấp nước cho dây chuyền công nghiệp

• Tương thích cao: Bơm ISG/IRG được thiết kế chuyên biệt để vận hành ổn định với loại chất lỏng này

Nước nóng đến 100°C

• Mô tả: Nước được đun nóng trong hệ thống nồi hơi, sưởi ấm, hoặc dùng làm dung môi nhiệt trong nhà máy

• Yêu cầu: Cần lựa chọn phớt cơ khí chịu nhiệt, vòng bi và phớt trục chịu được giãn nở nhiệt

• Ứng dụng: Hệ thống gia nhiệt, cấp nước nóng tòa nhà, dây chuyền rửa công nghiệp

Nước lạnh, nước giải nhiệt

• Mô tả: Nước dùng để làm mát thiết bị hoặc vòng tuần hoàn lạnh

• Đặc điểm kỹ thuật: Bơm cần hoạt động ổn định ở nhiệt độ thấp, có khả năng chống ngưng tụ và ăn mòn nhẹ

• Ứng dụng: Chiller, cooling tower, hệ thống tuần hoàn của máy CNC, trung tâm dữ liệu

Nước chứa hóa chất nhẹ

• Mô tả: Dung dịch chứa chất tẩy rửa, axit loãng hoặc bazơ nhẹ

• Yêu cầu: Phải dùng phiên bản inox hoặc hợp kim không gỉ, gioăng và phớt chống ăn mòn (EPDM, FKM)

• Ứng dụng: Nhà máy xử lý hóa chất, dây chuyền pha chế mỹ phẩm, xưởng in nhuộm

Nước biển, nước lợ

• Mô tả: Chất lỏng có độ mặn cao, dễ gây ăn mòn kim loại

• Vật liệu đề xuất: SUS316, duplex stainless steel hoặc lớp phủ epoxy chống mặn

• Ứng dụng: Hệ thống làm mát ven biển, bơm nước cho nuôi trồng thủy sản, hệ thống rửa tàu

Dung dịch pha loãng, chất lỏng trung tính

• Mô tả: Hỗn hợp nước – dung môi nhẹ, nước xà phòng, nước giặt

• Điều kiện vận hành: Không quá nhớt, không chứa hạt rắn lớn

• Ứng dụng: Dây chuyền rửa công nghiệp, máy giặt công nghiệp, hệ thống rửa ô tô

Nước thải sau xử lý

• Mô tả: Nước đã được xử lý sơ cấp hoặc thứ cấp, không chứa cặn thô

• Yêu cầu: Cần lọc trước đầu hút, tránh tạp chất làm mòn cánh bơm

• Ứng dụng: Bơm tái sử dụng nước, bơm nước ra bể chứa, tuần hoàn trong hệ thống môi trường

Một số điều kiện chất lỏng không phù hợp

Mặc dù ISG65-100, IRG65-100 là dòng bơm đa dụng, nhưng không nên dùng để bơm:

• Chất lỏng có độ nhớt cao như dầu, keo, sơn (trừ khi có cấu hình đặc biệt)

• Chất lỏng có chứa hạt rắn lớn hoặc cát, bùn (vì dễ làm mòn cánh và nghẹt buồng bơm)

• Dung môi dễ cháy như xăng, cồn, acetone (nếu không có chứng chỉ chống cháy nổ)

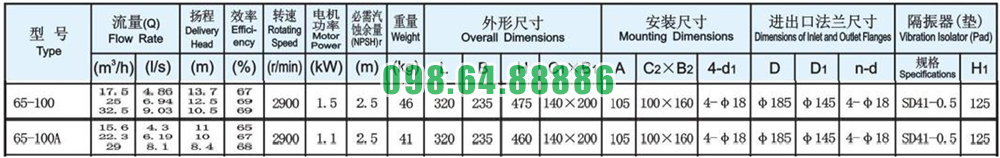

Thông số kỹ thuật và kích thước bơm model ISG65-100

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-100

Đường cong hiệu suất bơm model ISG65-100

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-100

Phụ kiện và kích thước lắp đặt bơm model ISG65-100

Phương thức lắp đặt bơm model ISG65-100
