Cách thức tạo ra chênh lệch áp suất 0.5MPa của Bơm khí hóa lỏng YAB35-5
Chênh lệch áp suất 0.5MPa có ý nghĩa gì với Bơm khí hóa lỏng YAB35-5?
Bơm khí hóa lỏng YAB35-5 có thông số chênh lệch áp suất 0.5MPa, nghĩa là bơm có khả năng tạo ra sự khác biệt áp lực giữa đầu hút và đầu xả để đưa chất lỏng từ vị trí áp thấp sang vị trí áp cao. Đây là yếu tố rất quan trọng khi bơm vận chuyển các chất lỏng dễ bay hơi như amoni lỏng, methanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien.
Chênh lệch áp suất 0.5MPa giúp Bơm khí hóa lỏng YAB35-5 duy trì lực đẩy ổn định trong hệ thống đường ống, hạn chế tình trạng dòng chảy yếu, tụt áp hoặc vận chuyển không đều.
Cơ chế cánh trượt tạo ra chênh lệch áp suất
Tạo vùng áp suất thấp tại đầu hút

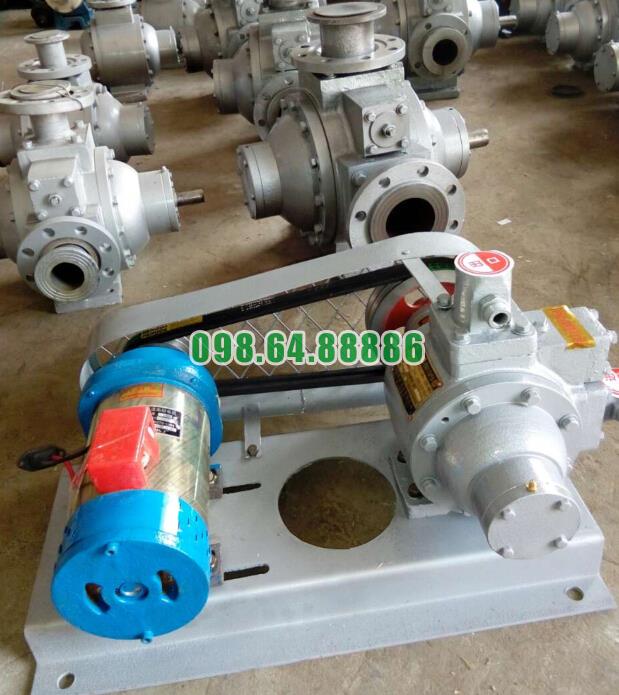

Bơm khí hóa lỏng YAB35-5 hoạt động theo cơ chế cánh trượt. Khi động cơ YB160M-4 công suất 11KW truyền lực đến trục bơm, rotor quay với tốc độ 780r.P.m. Các cánh trượt bên trong rotor di chuyển ra vào và tạo thành những khoang làm việc trong buồng bơm.
Tại khu vực đầu hút, thể tích khoang giữa các cánh trượt tăng dần. Khi thể tích tăng, áp suất trong khoang giảm xuống, tạo ra vùng áp suất thấp. Nhờ vùng áp suất thấp này, chất lỏng từ đường ống hút được đưa vào buồng bơm.
Tạo vùng áp suất cao tại đầu xả
Khi rotor tiếp tục quay, các khoang chứa chất lỏng di chuyển từ vùng hút sang vùng xả. Tại khu vực đầu xả, thể tích khoang giữa các cánh trượt giảm dần. Khi thể tích giảm, chất lỏng bị nén lại, áp suất trong khoang tăng lên.
Sự tăng áp này tạo ra lực đẩy chất lỏng ra khỏi buồng bơm và đi vào đường ống xả. Chính quá trình giảm áp ở đầu hút và tăng áp ở đầu xả đã tạo nên chênh lệch áp suất 0.5MPa của Bơm khí hóa lỏng YAB35-5.
Vai trò của rotor trong việc tạo chênh lệch áp suất 0.5MPa
Rotor duy trì chuyển động quay liên tục
Rotor là bộ phận trung tâm trong quá trình tạo áp của Bơm khí hóa lỏng YAB35-5. Khi rotor quay đều, các cánh trượt chuyển động ổn định và tạo ra chu trình hút, giữ, nén, đẩy chất lỏng liên tục.
Nếu rotor quay không đều, áp suất đầu hút và đầu xả sẽ dễ dao động. Vì vậy, sự ổn định của rotor là yếu tố quan trọng giúp bơm duy trì chênh lệch áp suất 0.5MPa trong quá trình vận hành.
Rotor phối hợp với cánh trượt để tạo khoang kín
Các cánh trượt được lắp trong rãnh rotor. Khi rotor quay, cánh trượt áp sát thành trong thân bơm, tạo ra các khoang chứa chất lỏng. Những khoang này đóng vai trò như các buồng thể tích nhỏ, liên tục thay đổi kích thước để tạo lực hút và lực đẩy.
Nhờ sự phối hợp giữa rotor và cánh trượt, Bơm khí hóa lỏng YAB35-5 tạo được áp suất ổn định, hỗ trợ vận chuyển chất lỏng dễ bay hơi với lưu lượng 35m³/h.
Vai trò của cánh trượt trong quá trình tạo áp
Cánh trượt tạo khoang hút và khoang đẩy
Cánh trượt là chi tiết trực tiếp tạo ra sự thay đổi thể tích trong buồng bơm. Khi cánh trượt di chuyển đến vùng hút, khoang bơm mở rộng để hút chất lỏng vào. Khi cánh trượt di chuyển đến vùng xả, khoang bơm thu hẹp để đẩy chất lỏng ra ngoài.
Quá trình này diễn ra liên tục, giúp Bơm khí hóa lỏng YAB35-5 hình thành chênh lệch áp suất giữa đầu hút và đầu xả.
Cánh trượt áp sát thành bơm giúp giảm rò rỉ nội bộ
Để tạo được chênh lệch áp suất 0.5MPa, các khoang bơm phải đủ kín. Cánh trượt của Bơm khí hóa lỏng YAB35-5 có khả năng áp sát vào thành trong của thân bơm, giúp hạn chế chất lỏng rò ngược từ vùng áp cao về vùng áp thấp.
Khi rò rỉ nội bộ giảm, áp suất đầu xả được duy trì tốt hơn, còn áp suất đầu hút vẫn đủ thấp để tiếp tục hút chất lỏng vào bơm. Đây là yếu tố quan trọng giúp bơm tạo áp hiệu quả.
Thân bơm góp phần giữ ổn định chênh lệch áp suất
Thân bơm giữ hình dạng buồng làm việc
Thân Bơm khí hóa lỏng YAB35-5 được làm bằng gang hợp kim chịu mài mòn mật độ cao, giúp buồng bơm có độ cứng vững tốt. Khi bơm làm việc dưới áp suất 2.0MPa, thân bơm cần giữ được hình dạng ổn định để các cánh trượt vận hành chính xác.
Nếu thân bơm bị biến dạng, khe hở giữa cánh trượt và thành bơm có thể thay đổi, làm giảm khả năng tạo áp. Nhờ thân bơm chắc chắn, Bơm khí hóa lỏng YAB35-5 duy trì được chênh lệch áp suất 0.5MPa ổn định hơn.
Bề mặt nhẵn giúp giảm tổn thất áp suất
Bề mặt bên trong thân bơm được gia công nhẵn, giúp chất lỏng di chuyển thuận lợi hơn trong buồng bơm. Khi ma sát giảm, tổn thất áp suất cũng giảm theo.
Điều này giúp lực do cánh trượt tạo ra được sử dụng hiệu quả hơn cho quá trình hút và đẩy chất lỏng, thay vì bị tiêu hao bởi ma sát trong buồng bơm.
Vòng đệm giúp hạn chế mất áp
Giữ kín khu vực trục bơm
Vòng đệm là bộ phận quan trọng giúp Bơm khí hóa lỏng YAB35-5 giữ áp suất trong quá trình vận hành. Khi bơm tạo chênh lệch áp suất 0.5MPa, chất lỏng có xu hướng thoát ra qua các khe hở, đặc biệt là khu vực trục bơm.
Vòng đệm làm kín giúp ngăn chất lỏng rò rỉ ra ngoài, giữ áp suất trong buồng bơm ổn định và hạn chế thất thoát môi chất.
Hỗ trợ bơm làm việc với chất lỏng dễ bay hơi
Các chất như amoni lỏng, methanol, etylen oxit và butadien rất dễ bay hơi nếu bị rò rỉ hoặc áp suất thay đổi bất thường. Vòng đệm tốt giúp bơm giữ được độ kín, hạn chế mất áp và giảm nguy cơ phát tán hơi hóa chất.
Nhờ đó, Bơm khí hóa lỏng YAB35-5 có thể tạo và duy trì chênh lệch áp suất 0.5MPa an toàn hơn trong môi trường công nghiệp.
Động cơ YB160M-4 cung cấp lực để tạo áp
Công suất 11KW giúp rotor quay ổn định
Để tạo được chênh lệch áp suất 0.5MPa, bơm cần nguồn lực ổn định từ động cơ. Bơm khí hóa lỏng YAB35-5 sử dụng động cơ YB160M-4 công suất 11KW, đủ khả năng kéo rotor và cánh trượt vận hành ở tốc độ 780r.P.m.
Khi động cơ duy trì tốc độ quay đều, chu trình hút và xả diễn ra liên tục, giúp áp suất đầu hút và đầu xả không bị dao động mạnh.
Hạn chế tụt áp do thiếu lực truyền động
Nếu động cơ yếu hoặc hoạt động không ổn định, rotor có thể quay chậm, làm giảm khả năng hút và đẩy chất lỏng. Khi đó, bơm khó duy trì chênh lệch áp suất thiết kế.
Với công suất 11KW, động cơ YB160M-4 giúp Bơm khí hóa lỏng YAB35-5 tạo lực đẩy ổn định, phù hợp với lưu lượng 35m³/h và áp suất làm việc 2.0MPa.
Đường kính hút xả 3 inch hỗ trợ ổn định áp suất
Giúp dòng hút không bị thiếu
Đường kính hút xả 3 inch giúp chất lỏng đi vào buồng bơm thuận lợi hơn. Khi đầu hút đủ thông thoáng, bơm dễ tạo vùng áp suất thấp ổn định và hạn chế tình trạng thiếu dòng đầu vào.
Nếu đường hút quá nhỏ hoặc bị cản trở, áp suất đầu hút có thể giảm bất thường, gây sinh hơi hoặc làm bơm vận hành không ổn định. Thiết kế 3 inch giúp Bơm khí hóa lỏng YAB35-5 duy trì điều kiện hút tốt hơn.
Giúp dòng xả thoát ra đều
Ở đầu xả, đường kính 3 inch giúp chất lỏng được đẩy ra khỏi bơm thuận lợi, giảm tình trạng dồn áp hoặc xung áp trong đường ống. Khi dòng xả ổn định, chênh lệch áp suất 0.5MPa được duy trì đều hơn.
Quá trình tạo chênh lệch áp suất 0.5MPa diễn ra theo chu trình liên tục
Hút chất lỏng
Đầu tiên, cánh trượt tạo vùng áp suất thấp tại cửa hút. Chất lỏng từ bồn chứa hoặc đường ống hút đi vào buồng bơm.
Giữ chất lỏng trong khoang bơm
Sau khi đi vào buồng bơm, chất lỏng được giữ trong các khoang giữa cánh trượt, rotor và thân bơm. Các khoang này di chuyển theo chiều quay của rotor.
Nén chất lỏng
Khi khoang bơm tiến đến vùng xả, thể tích khoang giảm lại. Chất lỏng bị nén, áp suất tăng lên.
Đẩy chất lỏng ra ngoài
Cuối cùng, áp suất cao tại cửa xả đẩy chất lỏng ra khỏi bơm và đi vào hệ thống đường ống. Chu trình này lặp lại liên tục để tạo chênh lệch áp suất 0.5MPa.
Lưu ý để duy trì chênh lệch áp suất 0.5MPa ổn định
Không để bơm chạy khô
Chạy khô làm cánh trượt và vòng đệm bị mài mòn nhanh, khiến các khoang bơm mất độ kín. Khi đó, Bơm khí hóa lỏng YAB35-5 khó tạo đủ chênh lệch áp suất.
Kiểm tra đường hút và đường xả
Đường hút bị tắc có thể làm bơm thiếu chất lỏng. Đường xả bị cản trở có thể làm áp suất tăng bất thường. Cả hai trường hợp đều ảnh hưởng đến khả năng duy trì chênh lệch áp suất 0.5MPa.
Bảo dưỡng cánh trượt và vòng đệm
Cánh trượt và vòng đệm là hai bộ phận quan trọng trong quá trình tạo áp. Nếu cánh trượt mòn hoặc vòng đệm hở, áp suất sẽ suy giảm. Vì vậy, cần kiểm tra định kỳ để bơm luôn vận hành đúng thông số.
Cách thức tạo ra chênh lệch áp suất 0.5MPa của Bơm khí hóa lỏng YAB35-5 dựa trên cơ chế cánh trượt thay đổi thể tích trong buồng bơm. Tại đầu hút, khoang bơm mở rộng tạo vùng áp suất thấp để hút chất lỏng vào. Tại đầu xả, khoang bơm thu hẹp làm áp suất tăng và đẩy chất lỏng ra ngoài.
Với rotor quay ở tốc độ 780r.P.m, động cơ YB160M-4 công suất 11KW, lưu lượng 35m³/h, áp suất làm việc 2.0MPa, đường kính hút xả 3 inch và hệ thống vòng đệm làm kín tốt, Bơm khí hóa lỏng YAB35-5 có thể tạo và duy trì chênh lệch áp suất 0.5MPa ổn định.
Nhờ khả năng tạo áp hiệu quả, bơm phù hợp để vận chuyển các chất lỏng dễ bay hơi như amoni lỏng, methanol, propylen oxit, benzen thô, etylen oxit và butadien trong các hệ thống khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.
