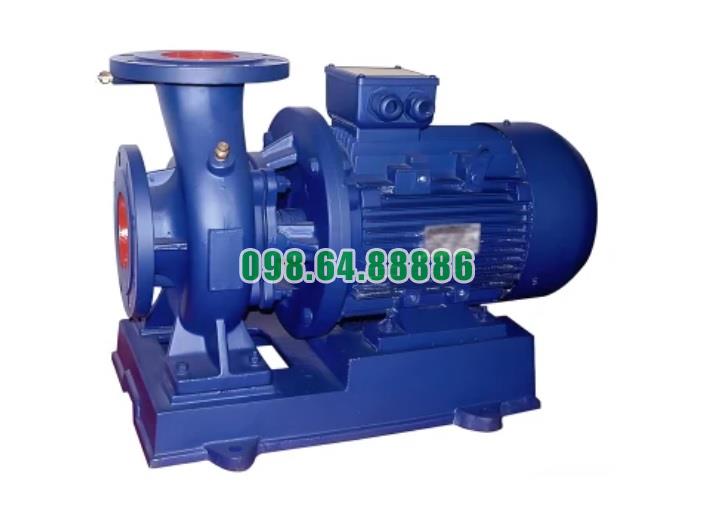

Nguyên lý hoạt động của bơm li tâm trục ngang mã SLW65-ISW65-100-I lưu lượng 65 m3/h
Bơm ly tâm trục ngang mã SLW65-ISW65-100-I với lưu lượng 65 m³/h hoạt động theo nguyên lý cơ bản của bơm ly tâm. Đây là cách thức hoạt động cơ bản của loại bơm này:
Nguyên lý hoạt động của bơm ly tâm trục ngang
Cấu tạo cơ bản:
- Cánh bơm (Impeller): Là phần quay của bơm, có nhiệm vụ tạo ra lực ly tâm để đẩy chất lỏng ra ngoài.
- Vỏ bơm (Volute): Bao quanh cánh bơm, giúp chuyển đổi năng lượng động học của chất lỏng thành áp lực.
- Trục bơm: Kết nối cánh bơm với động cơ, truyền động quay từ động cơ đến cánh bơm.
- Phớt bơm: Ngăn ngừa rò rỉ chất lỏng từ bên trong bơm ra ngoài.
Quá trình hoạt động:
- Hút chất lỏng: Chất lỏng được hút vào bơm qua ống hút nhờ sự chênh lệch áp suất giữa môi trường bên ngoài và bên trong bơm. Khi trục bơm quay, cánh bơm tạo ra lực ly tâm, đẩy chất lỏng từ trung tâm cánh ra ngoài.
- Tăng áp suất: Khi chất lỏng đi qua cánh bơm, lực ly tâm tạo ra chuyển động ra ngoài, làm tăng tốc độ và áp suất của chất lỏng. Vỏ bơm (volute) giúp chuyển đổi năng lượng động học (tốc độ) thành năng lượng áp suất.
- Xả chất lỏng: Chất lỏng với áp suất cao được đẩy ra ngoài qua ống xả.
Ưu điểm của bơm ly tâm trục ngang:
- Hiệu suất cao: Bơm ly tâm có thể đạt hiệu suất cao nhờ vào sự chuyển đổi hiệu quả giữa năng lượng động học và năng lượng áp suất.
- Dễ bảo trì: Thiết kế trục ngang giúp dễ dàng tiếp cận các bộ phận để bảo trì và sửa chữa.
- Khả năng tự hút: Bơm ly tâm có khả năng tự hút tốt nếu được lắp đặt đúng cách và được cấp nước đủ trước khi vận hành.
Bơm ly tâm trục ngang SLW65-ISW65-100-I có lưu lượng 65 m³/h, cho thấy khả năng bơm một lượng chất lỏng lớn trong một khoảng thời gian nhất định. Điều này đặc biệt hữu ích trong các ứng dụng cần vận chuyển nước hoặc chất lỏng trong công nghiệp, hệ thống cấp nước, hoặc các hệ thống điều hòa không khí
Tiêu chuẩn chất lượng của bơm li tâm trục ngang mã SLW65-ISW65-100-I lưu lượng 65 m3/h
Để đánh giá tiêu chuẩn chất lượng của bơm ly tâm trục ngang mã SLW65-ISW65-100-I với lưu lượng 65 m³/h, bạn cần xem xét các thông số và tiêu chuẩn cụ thể của thiết bị. Dưới đây là các yếu tố chính mà bạn nên kiểm tra:
Thông số Kỹ Thuật Cơ Bản:
- Lưu lượng (Flow Rate): 65 m³/h
- Cột áp (Head): Thường được đo bằng mét (m) và là một yếu tố quan trọng để xác định hiệu suất của bơm.
- Công suất (Power): Tính bằng kilowatt (kW) hoặc mã lực (HP). Xác định công suất cần thiết để bơm hoạt động hiệu quả.
- Chất liệu cấu tạo: Kiểm tra chất liệu của các bộ phận chính như vỏ bơm, cánh quạt, trục bơm, và các phần tiếp xúc với chất lỏng. Thường là thép không gỉ, đồng, hoặc các hợp kim chống ăn mòn.
Tiêu Chuẩn Chất Lượng:
- Tiêu chuẩn quốc tế: Nhiều bơm ly tâm được sản xuất theo tiêu chuẩn quốc tế như ISO 9001 (quản lý chất lượng), ISO 5199 (chất lượng và độ tin cậy của bơm công nghiệp), và API (American Petroleum Institute) cho ứng dụng dầu khí.
- Hiệu suất năng lượng: Đảm bảo bơm đạt hiệu suất năng lượng cao và có hệ số hiệu suất được xác định rõ ràng.
- Kiểm tra và thử nghiệm: Bơm nên được kiểm tra về độ ổn định, độ bền và hiệu suất hoạt động trước khi xuất xưởng. Các thử nghiệm thường bao gồm thử nghiệm áp suất, thử nghiệm vận hành khô, và kiểm tra rung động.
Tính Năng và Ứng Dụng:
- Đầu vào và đầu ra: Đảm bảo các kích thước và loại kết nối phù hợp với hệ thống mà bơm sẽ được lắp đặt.
- Nhiệt độ và áp suất làm việc: Kiểm tra các thông số làm việc tối đa và tối thiểu của bơm để đảm bảo phù hợp với điều kiện sử dụng.
- Khả năng chống ăn mòn và mài mòn: Đặc biệt quan trọng nếu bơm sử dụng trong môi trường có chất lỏng ăn mòn hoặc có các hạt rắn.
Hướng Dẫn và Tài Liệu:
- Hướng dẫn lắp đặt và bảo trì: Đảm bảo có đầy đủ tài liệu về cách lắp đặt, bảo trì và sửa chữa bơm.
- Chứng nhận và giấy tờ: Kiểm tra xem bơm có các chứng nhận chất lượng và giấy tờ liên quan, bao gồm giấy chứng nhận xuất xưởng và hồ sơ bảo trì.
Nếu có thêm thông tin chi tiết về mã sản phẩm hoặc yêu cầu cụ thể, tôi có thể cung cấp thêm thông tin hoặc hỗ trợ bạn tốt hơn
Điều kiện làm việc bơm li tâm trục ngang mã SLW65-ISW65-100-I lưu lượng 65 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

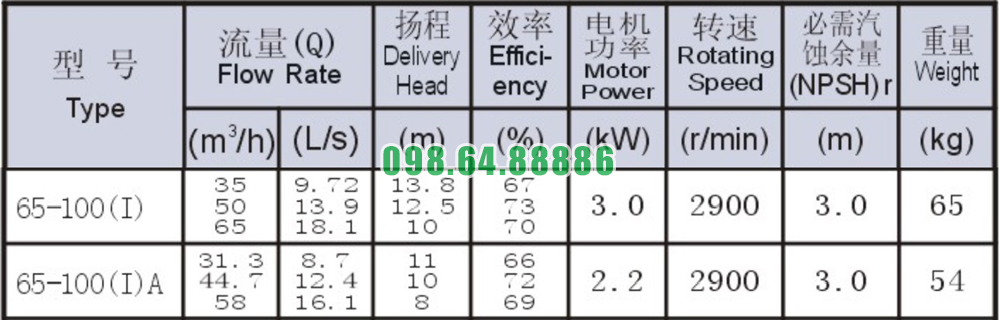

Bảng thông số kỹ thuật bơm li tâm trục ngang mã SLW65-ISW65-100-I lưu lượng 65 m3/h

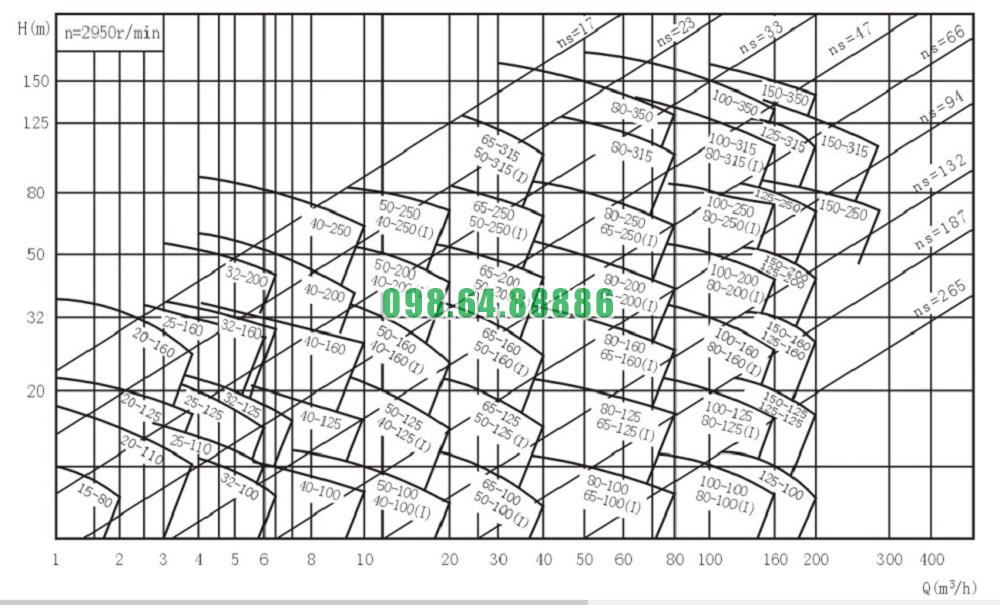

Đường cong hiệu suất bơm li tâm trục ngang mã SLW65-ISW65-100-I lưu lượng 65 m3/h

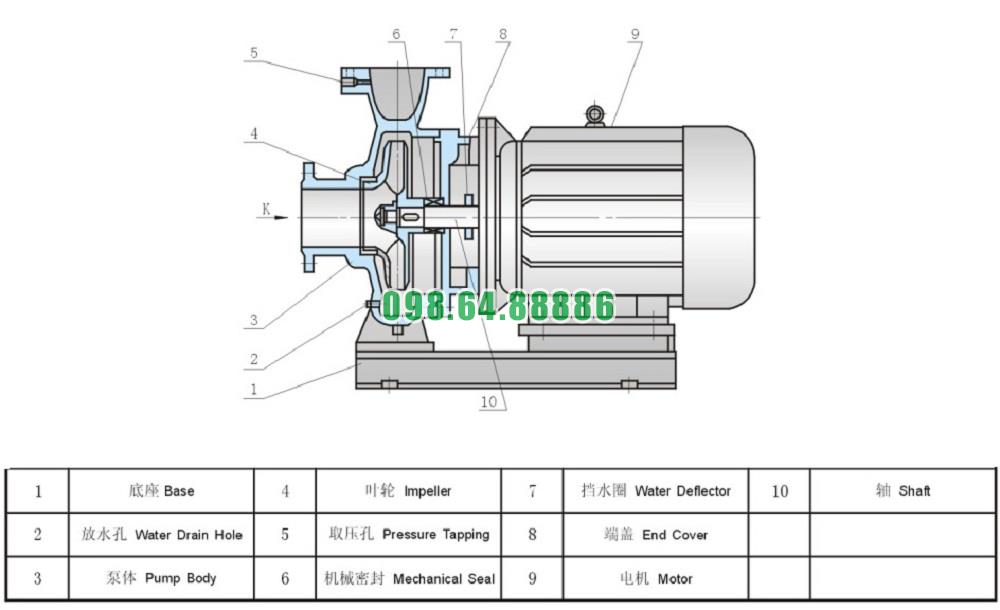

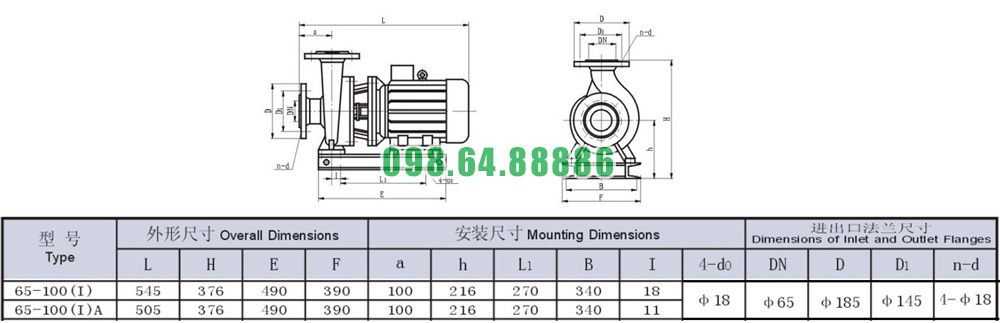

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang mã SLW65-ISW65-100-I lưu lượng 65 m3/h
