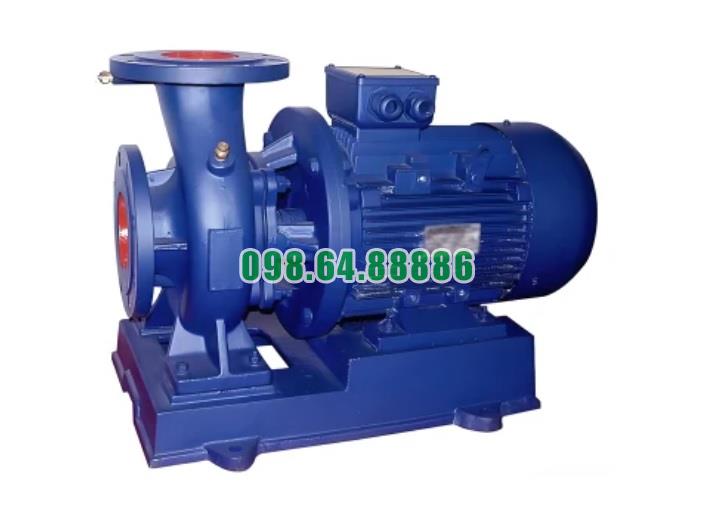

Bơm li tâm trục ngang mode SLW-ISW65-100 gồm máy bơm, động cơ và đế
Cấu tạo của bơm ly tâm trục ngang model SLW-ISW65-100 bao gồm ba bộ phận chính: máy bơm, động cơ và đế. Dưới đây là chi tiết về từng phần:
1. Máy bơm
- Vỏ bơm (Pump Casing): Vỏ bơm của SLW-ISW65-100 thường được chế tạo từ gang hoặc thép không gỉ, giúp bảo vệ các bộ phận bên trong và chịu được áp lực cao. Thiết kế vỏ bơm có khả năng chịu nhiệt, chống ăn mòn, và đảm bảo độ bền lâu dài.
- Cánh bơm (Impeller): Cánh bơm là bộ phận quan trọng nhất, có nhiệm vụ tạo ra lực ly tâm để đẩy nước ra khỏi bơm. Cánh bơm thường được chế tạo từ vật liệu chống ăn mòn như thép không gỉ hoặc đồng thau, đảm bảo hiệu suất bơm cao và tuổi thọ lâu dài.
- Trục bơm (Pump Shaft): Trục bơm nối cánh bơm với động cơ, thường được làm từ thép hợp kim cao cấp, giúp truyền động mượt mà và giảm thiểu hao mòn.
- Vòng bi (Bearings): Vòng bi giúp trục bơm quay trơn tru và giảm ma sát, giúp tăng tuổi thọ của bơm và động cơ.
2. Động cơ (Motor)
- Động cơ điện (Electric Motor): Động cơ điện cung cấp năng lượng cho máy bơm, với công suất thường từ 1.5kW đến 5.5kW, tùy thuộc vào yêu cầu sử dụng. Động cơ của SLW-ISW65-100 được thiết kế để hoạt động ổn định, tiết kiệm điện năng và có tuổi thọ cao.
- Khung động cơ (Motor Frame): Khung động cơ là vỏ bọc bên ngoài, bảo vệ các bộ phận bên trong khỏi tác động môi trường và các yếu tố cơ học. Khung này thường được làm bằng gang hoặc hợp kim nhôm.
3. Đế (Base)
- Đế bơm (Pump Base): Đế bơm là nền tảng vững chắc, giúp cố định máy bơm và động cơ, đảm bảo máy hoạt động ổn định, không bị rung lắc. Đế thường được chế tạo từ thép hoặc gang, có khả năng chịu tải tốt.
- Gối đỡ động cơ (Motor Mount): Gối đỡ giúp cố định động cơ trên đế, giữ cho động cơ và trục bơm thẳng hàng, giảm rung động và hao mòn.
Khi kết hợp cả ba bộ phận này, bơm ly tâm trục ngang SLW-ISW65-100 hoạt động hiệu quả trong các ứng dụng bơm nước sạch, nước thải, và các chất lỏng không ăn mòn khác trong các ngành công nghiệp như cấp nước, xử lý nước thải, và hệ thống điều hòa không khí.
Bơm li tâm trục ngang mode SLW-ISW65-100 ứng dụng trong các ngành công nghiệp dầu khí, hóa chất
Bơm ly tâm trục ngang SLW-ISW65-100 là một thiết bị quan trọng trong các ngành công nghiệp dầu khí và hóa chất nhờ vào khả năng vận hành ổn định, hiệu suất cao và khả năng xử lý các loại chất lỏng có tính ăn mòn cao. Dưới đây là chi tiết về cách bơm này được ứng dụng trong các ngành công nghiệp này:
1. Ứng dụng trong ngành công nghiệp dầu khí
- Vận chuyển dầu thô và sản phẩm dầu mỏ: Bơm SLW-ISW65-100 được sử dụng để vận chuyển dầu thô từ các giếng khai thác hoặc các trạm lưu trữ đến các cơ sở chế biến. Với thiết kế trục ngang và hiệu suất cao, bơm có thể xử lý lượng dầu lớn, đảm bảo dòng chảy ổn định mà không gây gián đoạn quá trình sản xuất.
- Bơm các hóa chất trong quá trình lọc dầu: Trong quá trình lọc dầu, bơm SLW-ISW65-100 có thể được sử dụng để bơm các hóa chất như axit, kiềm và các dung dịch ăn mòn khác. Đặc tính chịu ăn mòn của bơm đảm bảo rằng nó có thể vận hành bền bỉ trong môi trường hóa chất khắc nghiệt.
- Hỗ trợ hệ thống bơm tuần hoàn nước làm mát: Bơm này còn được sử dụng trong hệ thống làm mát của các nhà máy lọc dầu, nơi mà nhiệt độ của thiết bị có thể tăng cao. Bơm giúp tuần hoàn nước làm mát để giữ cho các thiết bị hoạt động trong điều kiện nhiệt độ an toàn.
2. Ứng dụng trong ngành công nghiệp hóa chất
- Xử lý và vận chuyển hóa chất: Bơm SLW-ISW65-100 được sử dụng để bơm các loại hóa chất như axit sulfuric, axit nitric, và các dung dịch kiềm trong các quy trình sản xuất hóa chất. Khả năng chống ăn mòn cao giúp bơm có thể hoạt động lâu dài mà không bị hư hỏng do tác động của hóa chất.
- Hỗ trợ trong các quy trình sản xuất phân bón: Trong ngành sản xuất phân bón, bơm được sử dụng để bơm các dung dịch chứa phốt pho, kali và các hợp chất hóa học khác. Độ bền cao của bơm giúp đảm bảo quy trình sản xuất không bị gián đoạn.
- Bơm tuần hoàn trong hệ thống làm mát hóa chất: Giống như trong ngành dầu khí, bơm SLW-ISW65-100 còn được sử dụng để bơm tuần hoàn nước trong các hệ thống làm mát của nhà máy hóa chất, đảm bảo các thiết bị không bị quá nhiệt trong quá trình vận hành.
3. Lợi ích nổi bật của bơm SLW-ISW65-100
- Hiệu suất cao và tiết kiệm năng lượng: Bơm được thiết kế để vận hành với hiệu suất cao, giúp tiết kiệm năng lượng và giảm chi phí vận hành cho các nhà máy.
- Chất lượng và độ bền: Vật liệu chế tạo bơm có khả năng chống ăn mòn, chịu được áp suất cao, đảm bảo tuổi thọ lâu dài ngay cả trong môi trường khắc nghiệt.
- Dễ dàng bảo trì và sửa chữa: Bơm được thiết kế với cấu trúc đơn giản, giúp dễ dàng trong việc bảo trì và sửa chữa, giảm thiểu thời gian ngừng hoạt động của hệ thống.
Nhờ vào các đặc điểm vượt trội này, bơm ly tâm trục ngang SLW-ISW65-100 đã và đang là lựa chọn hàng đầu trong các ngành công nghiệp dầu khí và hóa chất, đảm bảo quy trình sản xuất diễn ra an toàn, hiệu quả và ổn định.
Điều kiện làm việc bơm li tâm trục ngang mode SLW-ISW65-100
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

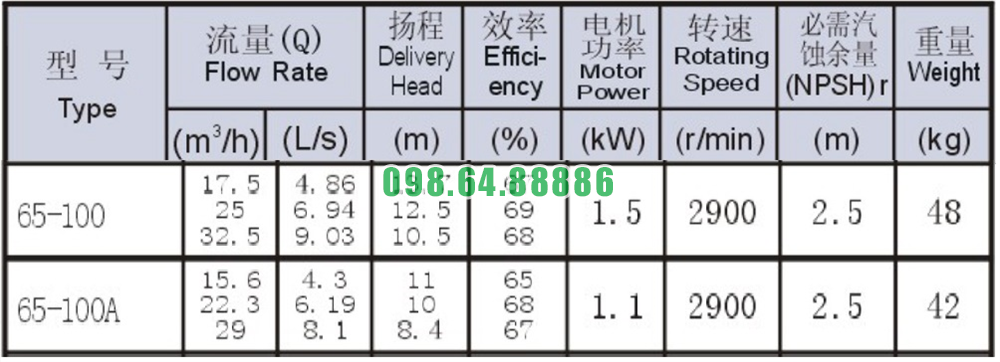

Bảng thông số kỹ thuật bơm li tâm trục ngang mode SLW-ISW65-100

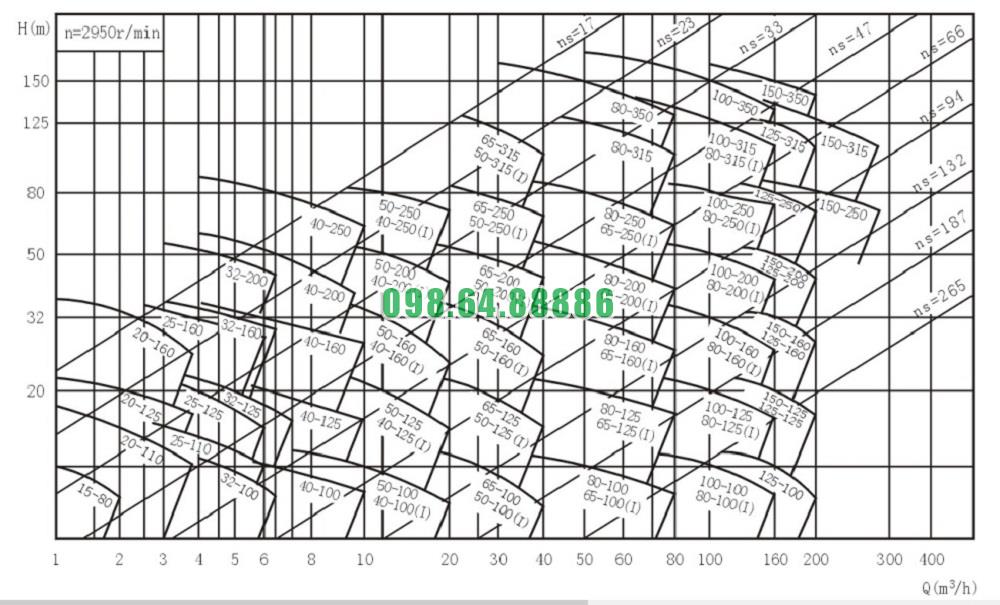

Đường cong hiệu suất bơm li tâm trục ngang mode SLW-ISW65-100

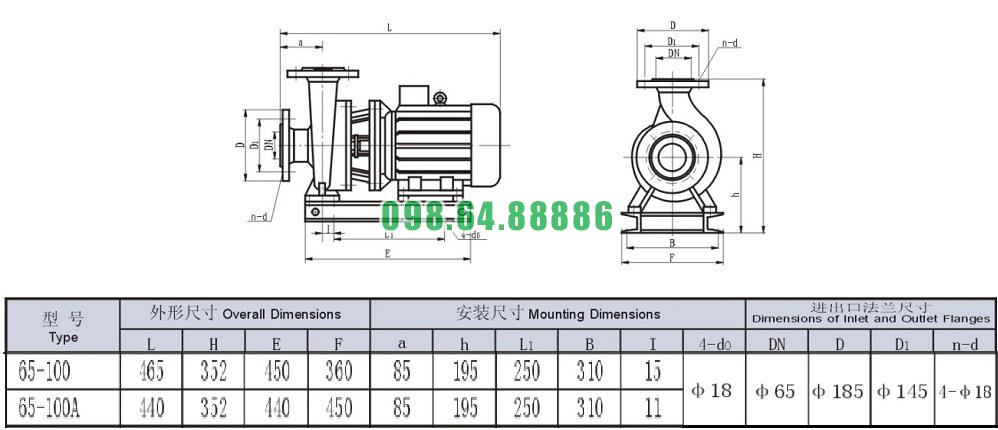

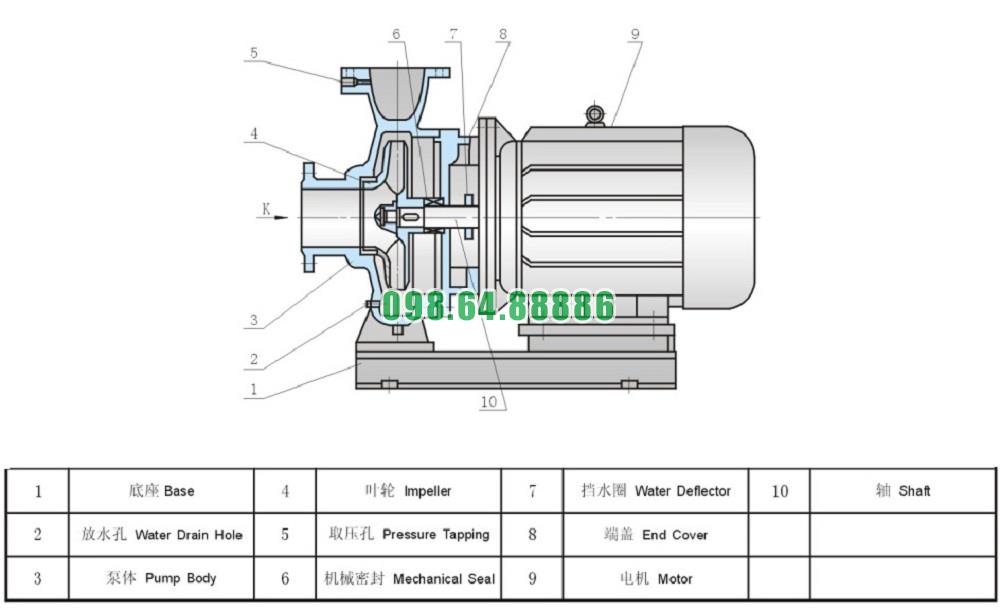

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang mode SLW-ISW65-100
