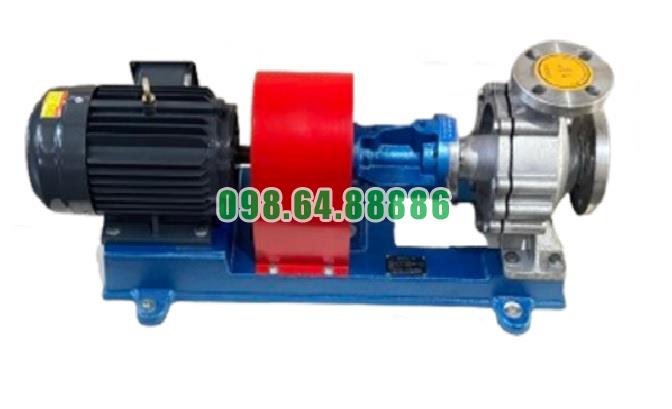

Bơm ly tâm dầu tải nhiệt RY20-20-125 lưu lượng 1.5 m3/h, tốc độ 2800 vòng/phút, cột áp 22 m, công suất 0.75 kW

Ưu điểm kết cấu gọn nhẹ dễ di chuyển lắp đặt của Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 có kết cấu tương đối gọn, sử dụng động cơ công suất 0,75 kW và phù hợp với các hệ thống tuần hoàn dầu nóng lưu lượng nhỏ. Kích thước và quy mô cụm bơm không lớn tạo thuận lợi rõ rệt trong quá trình vận chuyển, đưa thiết bị vào vị trí và lắp đặt trong nhà xưởng.

Kết cấu gọn giúp việc di chuyển thuận tiện

Ưu điểm dễ nhận thấy của Bơm dầu truyền nhiệt RY20-20-125 là cụm bơm có kích thước nhỏ hơn nhiều model RY công suất lớn.

Nhờ kết cấu gọn, việc di chuyển bơm từ khu vực tập kết đến vị trí lắp đặt thuận tiện hơn, đặc biệt trong nhà xưởng có lối đi hẹp hoặc nhiều thiết bị đã được bố trí sẵn.

Dễ đưa bơm vào vị trí lắp đặt

Đối với những vị trí có không gian hạn chế, thiết bị càng lớn càng khó thao tác. Kết cấu nhỏ gọn của RY20-20-125 giúp quá trình đưa bơm qua cửa, hành lang kỹ thuật hoặc khoảng trống giữa các thiết bị trở nên thuận lợi hơn.

Giảm yêu cầu về không gian lắp đặt

Kết cấu gọn nhẹ của Bơm dầu truyền nhiệt RY20-20-125 giúp diện tích cần dành cho cụm bơm không quá lớn.

Điều này cho phép thiết bị được bố trí gần bộ gia nhiệt, bồn chứa hoặc cụm trao đổi nhiệt mà không chiếm nhiều mặt bằng sản xuất.

Phù hợp với hệ thống tuần hoàn nhỏ

Với lưu lượng 1,5 m³/h, RY20-20-125 phù hợp với các vòng tuần hoàn dầu có quy mô nhỏ. Kích thước bơm tương ứng với nhu cầu này giúp tránh phải bố trí một cụm thiết bị quá lớn so với hệ thống.

Dễ bố trí trên bệ máy

Bơm và động cơ có thể được lắp trên cùng một bệ máy. Do model RY20-20-125 sử dụng động cơ công suất 0,75 kW nên kích thước bệ cần thiết tương đối gọn.

Bệ máy nhỏ giúp:

• Dễ lựa chọn vị trí đặt bơm.
• Giảm diện tích móng hoặc khung đỡ.
• Thuận tiện đưa toàn bộ cụm bơm vào vị trí.
• Dễ bố trí trong các cụm thiết bị tích hợp.

Thuận tiện khi lắp đặt trong hệ thống skid

Kích thước nhỏ gọn là lợi thế khi Bơm dầu truyền nhiệt RY20-20-125 được tích hợp vào skid tuần hoàn dầu.

Bơm có thể bố trí cùng đường ống, van và các thiết bị liên quan trên một khung chung mà không làm kích thước tổng thể của skid tăng quá lớn.

Tăng khả năng tích hợp thiết bị

Khi cụm bơm chiếm ít diện tích, phần không gian còn lại trên skid có thể dành cho van, bộ lọc, thiết bị đo hoặc các đường ống kết nối. Nhờ đó, toàn bộ hệ thống có thể được thiết kế tập trung và gọn hơn.

Thuận lợi khi căn chỉnh bơm và động cơ

Cụm RY20-20-125 có quy mô nhỏ giúp quá trình thao tác với bơm và động cơ thuận tiện hơn trong giai đoạn lắp đặt.

Kỹ thuật viên có thể dễ tiếp cận:

• Chân bơm.
• Chân động cơ.
• Khớp nối.
• Bu lông cố định.
• Các vị trí căn chỉnh trên bệ.

Điều này tạo thuận lợi khi điều chỉnh vị trí bơm và động cơ để đạt độ đồng tâm cần thiết.

Dễ kết nối với đường ống

Kết cấu gọn cũng giúp việc bố trí đường hút và đường đẩy quanh Bơm dầu truyền nhiệt RY20-20-125 linh hoạt hơn.

Cửa hút nằm phía trước theo hướng trục, trong khi cửa xả hướng lên trên. Cách bố trí này kết hợp với kích thước nhỏ của thân bơm giúp đường ống có thể được tổ chức gọn trong phạm vi lắp đặt.

Thuận tiện khi cần thay đổi vị trí

Trong quá trình cải tạo dây chuyền, đôi khi cụm bơm phải được tháo và chuyển sang một vị trí khác.

Với thiết bị có kết cấu lớn, công việc này thường cần nhiều không gian và phương tiện nâng hạ hơn. RY20-20-125 có quy mô nhỏ nên việc tháo khỏi bệ, di chuyển và lắp lại thuận lợi hơn.

Đây là lợi thế đối với những hệ thống thường xuyên thay đổi bố trí hoặc mở rộng dây chuyền.

Giảm khối lượng công việc khi lắp đặt

Cụm bơm nhỏ giúp giảm mức độ phức tạp trong nhiều công đoạn lắp đặt như vận chuyển nội bộ, đặt bơm lên bệ, điều chỉnh vị trí và kết nối đường ống.

Thay vì phải dành một khu vực lớn cho việc thao tác, Bơm dầu truyền nhiệt RY20-20-125 có thể được xử lý trong phạm vi gọn hơn, phù hợp với các nhà xưởng có mặt bằng hạn chế.

Thuận tiện khi tháo lắp bảo dưỡng

Ưu điểm gọn nhẹ còn thể hiện khi cần tháo bơm khỏi hệ thống. Kỹ thuật viên có thể tiếp cận cụm bơm, khớp nối và động cơ thuận tiện hơn, đồng thời việc đưa các bộ phận ra khỏi khu vực lắp đặt cũng đơn giản hơn so với một cụm bơm kích thước lớn.

Ưu điểm kết cấu gọn nhẹ dễ di chuyển lắp đặt của Bơm dầu truyền nhiệt RY20-20-125 thể hiện ở khả năng giảm không gian thao tác, dễ đưa thiết bị vào vị trí, thuận tiện lắp trên bệ hoặc skid và linh hoạt khi cần thay đổi bố trí.

Với quy mô nhỏ và động cơ 0,75 kW, Bơm dầu truyền nhiệt RY20-20-125 phù hợp cho những hệ thống cần một cụm bơm dầu nóng gọn, dễ vận chuyển và thuận tiện trong quá trình lắp đặt tại nhà xưởng.

Cách bánh công tác đúc kín tạo cột áp 22 m cho Bơm dầu truyền nhiệt RY20-20-125

Ở Bơm dầu truyền nhiệt RY20-20-125, bánh công tác đúc kín là bộ phận trực tiếp nhận cơ năng từ trục bơm và truyền năng lượng cho dầu tải nhiệt. Khi quay ở tốc độ 2.800 vòng/phút, bánh công tác làm dầu tăng vận tốc, sau đó thân bơm chuyển một phần động năng của dòng dầu thành áp năng. Nhờ quá trình này, RY20-20-125 đạt điểm làm việc lưu lượng 1,5 m³/h và cột áp 22 m.

Bánh công tác đúc kín truyền năng lượng cho dầu như thế nào?

Bánh công tác kín có các cánh dẫn nằm giữa hai đĩa, tạo thành những đường dẫn tương đối kín cho dầu di chuyển từ vùng tâm ra mép ngoài bánh công tác.

Khi trục bơm quay, bánh công tác quay cùng tốc độ và liên tục truyền năng lượng cho dầu nằm trong các rãnh cánh.

Dầu đi vào vùng tâm bánh công tác

Dầu truyền nhiệt đi vào gần tâm bánh công tác theo hướng cửa hút. Đây là khu vực có bán kính nhỏ và vận tốc vòng của bánh công tác thấp hơn so với mép ngoài.

Khi dầu đi vào đúng tâm bánh công tác, các cánh dẫn bắt đầu tiếp nhận và hướng dòng dầu theo các đường dẫn bên trong bánh công tác.

Dầu được đẩy dần ra mép ngoài

Khi bánh công tác quay ở 2.800 vòng/phút, dầu nằm giữa các cánh được gia tốc từ tâm ra phía ngoài.

Bán kính càng tăng, vận tốc vòng càng lớn. Vì vậy, dầu tại mép ngoài bánh công tác nhận được năng lượng cao hơn so với khi vừa đi vào vùng tâm.

Đây là bước quan trọng tạo ra năng lượng cần thiết để RY20-20-125 hình thành cột áp.

Vì sao kết cấu bánh công tác kín giúp tạo cột áp?

Đặc điểm của bánh công tác kín là dòng dầu được giới hạn trong các kênh dẫn hình thành giữa cánh và hai đĩa bánh công tác.

Cấu tạo này giúp kiểm soát hướng chuyển động của dầu tốt hơn và hạn chế dầu thoát ra ngoài theo những hướng không mong muốn.

Các cánh dẫn định hướng dòng dầu

Cánh bánh công tác không chỉ đẩy dầu ra ngoài mà còn quyết định hướng và vận tốc của dòng dầu.

Khi bánh công tác quay, dầu được dẫn theo hình dạng của cánh và liên tục nhận năng lượng từ chuyển động quay. Tại mép ngoài bánh công tác, dầu có vận tốc cao trước khi đi vào khoang thân bơm.

Hai đĩa bánh công tác hạn chế tổn thất dòng chảy

Ở bánh công tác kín, cánh được bao giữa đĩa trước và đĩa sau. Điều này tạo thành các đường dẫn tương đối rõ ràng cho dầu.

So với dòng chảy không được định hướng, kết cấu kín giúp hạn chế sự phân tán của dòng dầu trong khu vực bánh công tác, nhờ đó năng lượng từ trục được truyền cho dầu có kiểm soát hơn.

Từ tốc độ bánh công tác đến cột áp 22 m

Bánh công tác không trực tiếp tạo ra "22 m" theo nghĩa nâng dầu thẳng đứng 22 m trong mọi hệ thống. Cột áp 22 m thể hiện mức năng lượng trên một đơn vị trọng lượng chất lỏng mà bơm có khả năng tạo ra tại điểm làm việc quy định.

Quá trình hình thành cột áp có thể hiểu theo chuỗi:

Trục quay → Bánh công tác quay → Dầu được gia tốc → Dầu có động năng cao → Thân bơm chuyển một phần động năng thành áp năng → Hình thành cột áp

Tốc độ 2.800 vòng/phút tạo vận tốc ở mép bánh công tác

RY20-20-125 làm việc ở tốc độ 2.800 vòng/phút. Tốc độ quay này làm các cánh của bánh công tác liên tục truyền động lượng cho dầu.

Ở mép ngoài bánh công tác, dầu đạt vận tốc cao hơn vùng cửa vào. Chính chênh lệch năng lượng giữa cửa hút và cửa ra là cơ sở để bơm tạo cột áp.

Thân bơm tiếp nhận dòng dầu từ bánh công tác

Dầu rời mép bánh công tác với vận tốc tương đối cao. Khi đi vào khoang thân bơm, tiết diện dòng chảy và hướng dòng thay đổi, làm vận tốc giảm dần.

Một phần động năng vì thế được chuyển thành áp năng. Kết quả là dầu tại cửa xả có năng lượng cao hơn dầu tại cửa hút và bơm đạt được cột áp yêu cầu.

Mối quan hệ giữa bánh công tác và lưu lượng 1,5 m³/h

Bánh công tác của RY20-20-125 không chỉ phải tạo được cột áp 22 m mà còn phải duy trì lưu lượng 1,5 m³/h.

Hai thông số này có quan hệ trực tiếp với hình dạng, kích thước và tốc độ quay của bánh công tác.

Đường kính bánh công tác ảnh hưởng đến cột áp

Đường kính ngoài quyết định đáng kể đến vận tốc tại mép bánh công tác. Khi bánh công tác có kích thước và tốc độ phù hợp, dầu nhận đủ năng lượng để đạt cột áp thiết kế.

Do đó, không nên tùy tiện thay đổi đường kính bánh công tác vì điều này có thể làm thay đổi đặc tính cột áp của RY20-20-125.

Chiều rộng và hình dạng cánh ảnh hưởng đến lưu lượng

Khoảng không gian giữa các cánh quyết định lượng dầu có thể đi qua bánh công tác trong một khoảng thời gian.

Hình dạng cánh đồng thời phải bảo đảm dầu được dẫn từ tâm ra ngoài tương đối ổn định. Sự phối hợp giữa tiết diện kênh dẫn và tốc độ quay giúp RY20-20-125 đạt lưu lượng khoảng 1,5 m³/h tại điểm thiết kế.

Bánh công tác kín giúp hạn chế dòng dầu tuần hoàn ngược

Để tạo và duy trì cột áp 22 m, năng lượng mà bánh công tác truyền cho dầu cần được giữ lại càng nhiều càng tốt.

Nếu dầu ở khu vực áp suất cao quay ngược lại phía cửa hút với lượng lớn, lưu lượng thực tế và cột áp của bơm sẽ suy giảm.

Khe hở nhỏ giúp duy trì cột áp

Giữa bánh công tác quay và các bộ phận cố định của thân bơm phải tồn tại khe hở kỹ thuật. Tuy nhiên, khe hở này cần được duy trì trong giới hạn phù hợp.

Khi khe hở tăng do mài mòn, lượng dầu rò nội bộ từ vùng áp suất cao về vùng áp suất thấp có thể tăng lên. Khi đó bánh công tác vẫn quay ở 2.800 vòng/phút nhưng cột áp thực tế có thể giảm.

Tình trạng bánh công tác ảnh hưởng trực tiếp đến cột áp 22 m

Để RY20-20-125 duy trì cột áp thiết kế, bánh công tác phải giữ được hình dạng và khả năng dẫn dòng ban đầu.

Cánh công tác không được tắc

Cặn hoặc dị vật mắc trong các đường dẫn của bánh công tác sẽ làm giảm tiết diện dòng dầu.

Khi đó dầu không thể đi qua bánh công tác với lưu lượng thiết kế, đồng thời dòng chảy bị xáo trộn. Khả năng tạo lưu lượng và cột áp đều có thể suy giảm.

Cánh không được mòn hoặc biến dạng

Cánh bánh công tác quyết định cách năng lượng được truyền từ chuyển động quay sang dầu. Nếu cánh bị mòn, sứt hoặc biến dạng, góc dẫn dòng thay đổi và khả năng truyền năng lượng giảm.

Vì vậy, tình trạng cơ học của bánh công tác có ảnh hưởng trực tiếp đến khả năng duy trì cột áp 22 m của RY20-20-125.

Tốc độ quay phải được duy trì đúng 2.800 vòng/phút

Khả năng tạo cột áp của bánh công tác phụ thuộc rất mạnh vào tốc độ quay.

Nếu tốc độ thấp hơn thiết kế, vận tốc tại mép bánh công tác giảm. Dầu nhận ít năng lượng hơn nên cột áp cũng suy giảm.

Do đó, để bánh công tác đúc kín của RY20-20-125 tạo được đặc tính 1,5 m³/h – 22 m, cụm truyền động phải duy trì tốc độ gần với 2.800 vòng/phút theo điều kiện thiết kế.

Cột áp 22 m được duy trì nhờ toàn bộ quá trình chuyển đổi năng lượng

Điểm quan trọng nhất khi giải thích cách bánh công tác đúc kín tạo cột áp 22 m cho Bơm dầu truyền nhiệt RY20-20-125 là bánh công tác không tạo áp suất theo kiểu nén trực tiếp dầu trong một khoang kín.

Thay vào đó, bánh công tác liên tục truyền năng lượng cho dòng dầu. Dầu được gia tốc từ tâm ra mép ngoài, sau đó phần năng lượng vận tốc được chuyển thành áp năng trong thân bơm.

Chính quá trình chuyển đổi liên tục này tạo nên khả năng đẩy dầu qua hệ thống với cột áp thiết kế.

Bánh công tác đúc kín của Bơm dầu truyền nhiệt RY20-20-125 tạo cột áp 22 m bằng cách nhận chuyển động quay từ trục ở tốc độ 2.800 vòng/phút, dẫn dầu từ vùng tâm qua các rãnh cánh và gia tốc dầu về phía mép ngoài. Dòng dầu có vận tốc cao sau đó đi vào thân bơm, nơi một phần động năng được chuyển thành áp năng.

Kết cấu bánh công tác kín giúp định hướng dòng dầu, hạn chế tổn thất và duy trì khả năng truyền năng lượng ổn định. Khi bánh công tác sạch, không mài mòn quá mức, khe hở phù hợp và tốc độ quay được duy trì đúng, RY20-20-125 có thể đạt điểm làm việc lưu lượng 1,5 m³/h và cột áp 22 m.
