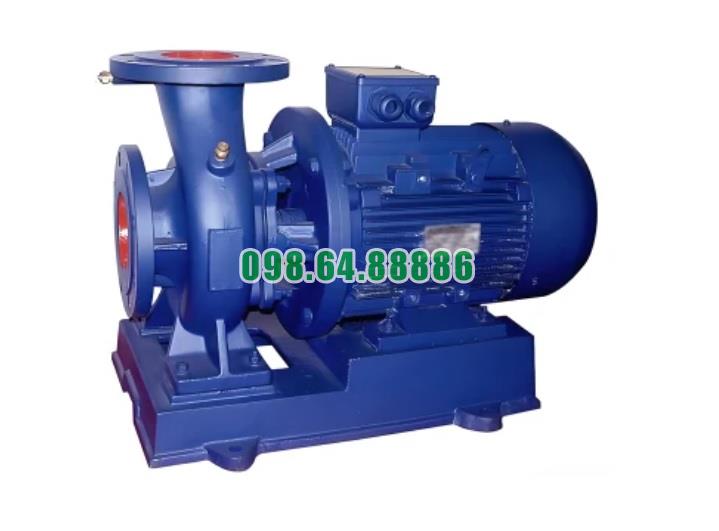

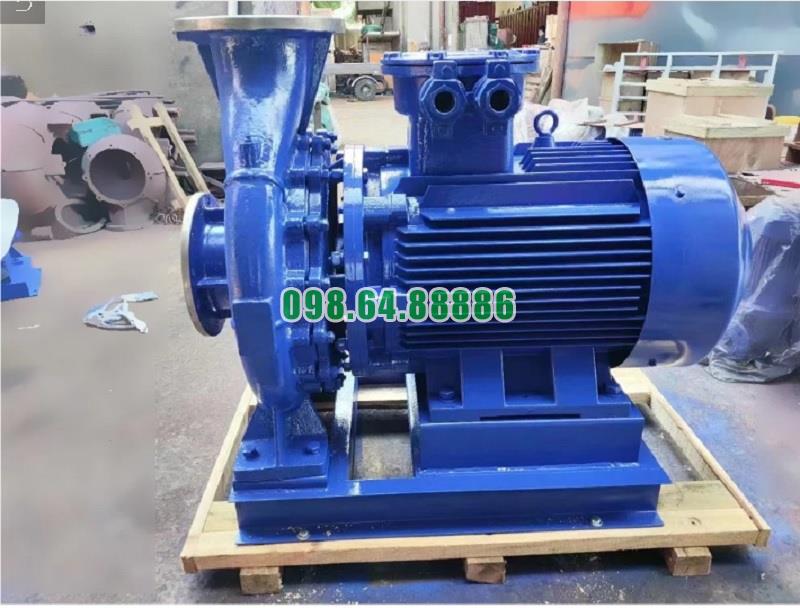

Điểm nổi bật về thiết kế bơm nước li tâm trục ngang động cơ 37 kw SLW80-ISW80-250-I
Bơm nước ly tâm trục ngang SLW80-ISW80-250-I với động cơ 37 kW được thiết kế để đáp ứng các yêu cầu khắt khe trong nhiều ứng dụng công nghiệp, bao gồm cấp nước, xử lý hóa chất, và nhiều ứng dụng khác. Dưới đây là những điểm nổi bật về thiết kế của bơm này:
1. Kiểu dáng và cấu trúc bền bỉ
- Thiết kế trục ngang: Bơm có cấu trúc trục ngang giúp giảm thiểu không gian lắp đặt và dễ dàng tích hợp vào hệ thống đường ống. Thiết kế này cũng giúp việc bảo trì và thay thế các bộ phận trở nên dễ dàng hơn.
- Khung bơm chắc chắn: Khung bơm được chế tạo từ vật liệu chịu lực cao, mang lại sự ổn định và bền bỉ trong suốt quá trình hoạt động, ngay cả trong điều kiện môi trường khắc nghiệt.
2. Vật liệu chế tạo chất lượng cao
- Chất liệu chống ăn mòn: Các bộ phận tiếp xúc với chất lỏng được chế tạo từ thép không gỉ hoặc hợp kim chịu ăn mòn, giúp bơm hoạt động hiệu quả trong môi trường có tính chất hóa học khắc nghiệt. Điều này đặc biệt quan trọng trong các ứng dụng xử lý hóa chất.
- Cánh bơm và vỏ bơm: Cánh bơm được thiết kế để tối ưu hóa dòng chảy, giúp tăng hiệu suất và giảm tổn thất năng lượng. Vỏ bơm có độ bền cao, giúp ngăn chặn sự ăn mòn và hư hỏng.
3. Hiệu suất và lưu lượng
- Công suất mạnh mẽ: Với động cơ 37 kW, bơm có khả năng cung cấp lưu lượng tối đa 130 m³/h và áp suất cao (đẩy cao 87m), giúp đáp ứng nhu cầu của nhiều ứng dụng công nghiệp.
- Độ ổn định cao: Thiết kế cánh bơm và hệ thống động cơ cho phép bơm hoạt động liên tục với hiệu suất cao mà không gặp phải các vấn đề như rung động hoặc tiếng ồn lớn.
4. Hệ thống làm mát và bảo trì dễ dàng
- Hệ thống làm mát hiệu quả: Bơm được thiết kế với hệ thống làm mát giúp động cơ hoạt động ở nhiệt độ tối ưu, kéo dài tuổi thọ và tăng cường hiệu suất.
- Dễ bảo trì và thay thế linh kiện: Các bộ phận của bơm được thiết kế để dễ dàng tiếp cận và thay thế, giúp việc bảo trì trở nên thuận tiện hơn. Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp, nơi thời gian ngừng hoạt động cần được giảm thiểu.
5. Tính linh hoạt trong ứng dụng
- Nhiều ứng dụng công nghiệp: Bơm SLW80-ISW80-250-I phù hợp cho nhiều lĩnh vực như công nghiệp hóa chất, điện, luyện kim, và sản xuất giấy. Thiết kế này cho phép bơm hoạt động hiệu quả trong nhiều điều kiện và yêu cầu khác nhau.
- Khả năng chịu tải tốt: Với thiết kế mạnh mẽ, bơm có khả năng chịu được áp lực cao và khối lượng chất lỏng lớn, đáp ứng tốt nhu cầu trong các công trình lớn và phức tạp.
6. Chống rung và giảm tiếng ồn
- Giảm thiểu rung động: Bơm được thiết kế với các tính năng chống rung, giúp giảm thiểu sự rung động trong quá trình hoạt động. Điều này không chỉ tăng cường tuổi thọ của bơm mà còn tạo ra một môi trường làm việc yên tĩnh hơn.
- Tiếng ồn thấp: Với thiết kế tối ưu hóa, bơm hoạt động êm ái, giảm thiểu tiếng ồn trong quá trình vận hành, điều này rất quan trọng trong các môi trường công nghiệp yêu cầu sự yên tĩnh.
7. Bảo vệ và an toàn
- Hệ thống bảo vệ quá tải: Bơm thường được trang bị các tính năng bảo vệ động cơ, ngăn ngừa tình trạng quá tải và giảm thiểu nguy cơ hỏng hóc.
- Chống cháy nổ: Trong các ứng dụng có nguy cơ cháy nổ cao, bơm có thể được thiết kế với các tiêu chuẩn an toàn cao, đảm bảo an toàn cho người vận hành và thiết bị.
Bơm nước ly tâm trục ngang SLW80-ISW80-250-I với động cơ 37 kW và lưu lượng 130 m³/h có thiết kế nổi bật với chất lượng cao, hiệu suất tốt, và tính linh hoạt, đáp ứng nhu cầu của nhiều ứng dụng trong công nghiệp. Thiết kế chắc chắn, dễ bảo trì, và khả năng hoạt động ổn định trong điều kiện khắc nghiệt giúp bơm này trở thành lựa chọn lý tưởng cho các ngành công nghiệp hiện đại
Tiêu chuẩn chất lượng của bơm nước li tâm trục ngang động cơ 37 kw SLW80-ISW80-250-I
Bơm nước ly tâm trục ngang SLW80-ISW80-250-I với động cơ 37 kW được thiết kế và sản xuất theo các tiêu chuẩn chất lượng nghiêm ngặt nhằm đảm bảo hiệu suất, độ bền, và tính an toàn trong quá trình sử dụng. Dưới đây là một số tiêu chuẩn chất lượng chính áp dụng cho bơm này:
1. Tiêu chuẩn ISO
- ISO 9001: Tiêu chuẩn này quy định hệ thống quản lý chất lượng, giúp đảm bảo rằng sản phẩm được thiết kế và sản xuất theo quy trình kiểm soát chất lượng chặt chẽ. Điều này đảm bảo rằng bơm đáp ứng được yêu cầu của khách hàng về chất lượng và hiệu suất.
- ISO 14001: Tiêu chuẩn này liên quan đến quản lý môi trường, đảm bảo rằng quá trình sản xuất bơm không gây hại cho môi trường và tuân thủ các quy định bảo vệ môi trường.
2. Tiêu chuẩn CE
- Chứng nhận CE: Bơm SLW80-ISW80-250-I có thể đạt được chứng nhận CE, chứng minh rằng sản phẩm đáp ứng các yêu cầu về an toàn và bảo vệ sức khỏe của người tiêu dùng, cũng như bảo vệ môi trường trong quá trình sử dụng và lắp đặt.
3. Tiêu chuẩn về vật liệu
- ASTM và AISI: Các vật liệu sử dụng trong bơm, như gang hoặc thép không gỉ, thường được lựa chọn theo các tiêu chuẩn ASTM (American Society for Testing and Materials) hoặc AISI (American Iron and Steel Institute) để đảm bảo tính chất cơ học, độ bền và khả năng chống ăn mòn.
- Tiêu chuẩn chống ăn mòn: Vật liệu bơm phải đáp ứng các tiêu chuẩn chống ăn mòn để đảm bảo bơm có thể hoạt động bền bỉ trong các môi trường khắc nghiệt, như nước có tính axit, hóa chất hoặc nước thải.
4. Tiêu chuẩn hiệu suất
- Hiệu suất bơm: Bơm phải đạt được các tiêu chuẩn hiệu suất tối thiểu trong các điều kiện hoạt động khác nhau. Thông thường, hiệu suất của bơm phải nằm trong khoảng từ 60% đến 85%, tùy thuộc vào thiết kế và ứng dụng cụ thể.
- Cột áp và lưu lượng: Bơm cần phải đáp ứng các thông số về cột áp (đẩy cao) và lưu lượng (130 m³/h) trong các điều kiện làm việc khác nhau, được xác định và kiểm tra trong quá trình sản xuất.
5. Tiêu chuẩn an toàn
- Tiêu chuẩn về an toàn điện: Động cơ của bơm phải đáp ứng các tiêu chuẩn về an toàn điện, như IEC 60335 (tiêu chuẩn an toàn cho thiết bị điện) và IEC 60034 (tiêu chuẩn cho động cơ điện), đảm bảo rằng bơm hoạt động an toàn và không gây ra nguy cơ cháy nổ hoặc điện giật.
- Bảo vệ chống nước và bụi: Bơm nên có tiêu chuẩn IP (Ingress Protection) tối thiểu để bảo vệ các bộ phận bên trong khỏi nước và bụi, đảm bảo hoạt động ổn định trong các môi trường làm việc khác nhau.
6. Kiểm tra và thử nghiệm
- Kiểm tra chất lượng: Bơm phải trải qua các quá trình kiểm tra chất lượng nghiêm ngặt trước khi xuất xưởng, bao gồm kiểm tra vật liệu, kiểm tra hiệu suất, và kiểm tra an toàn.
- Thử nghiệm áp suất: Các thử nghiệm áp suất được thực hiện để đảm bảo bơm có thể chịu được áp lực tối đa trong suốt quá trình hoạt động mà không bị rò rỉ hoặc hư hỏng.
7. Tiêu chuẩn bảo trì và bảo dưỡng
- Hướng dẫn bảo trì: Cung cấp các hướng dẫn chi tiết về bảo trì và bảo dưỡng bơm để người sử dụng có thể duy trì hiệu suất tối ưu và kéo dài tuổi thọ của bơm. Việc bảo trì định kỳ là rất quan trọng để đảm bảo bơm hoạt động hiệu quả trong suốt thời gian dài.
Bơm nước ly tâm trục ngang SLW80-ISW80-250-I với động cơ 37 kW được sản xuất và thiết kế theo các tiêu chuẩn chất lượng cao, bao gồm tiêu chuẩn ISO, CE, vật liệu, hiệu suất, an toàn, kiểm tra và thử nghiệm. Các tiêu chuẩn này đảm bảo rằng bơm không chỉ hoạt động hiệu quả mà còn bền bỉ, an toàn và đáng tin cậy trong nhiều ứng dụng khác nhau
Điều kiện làm việc bơm nước li tâm trục ngang động cơ 37 kw SLW80-ISW80-250-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

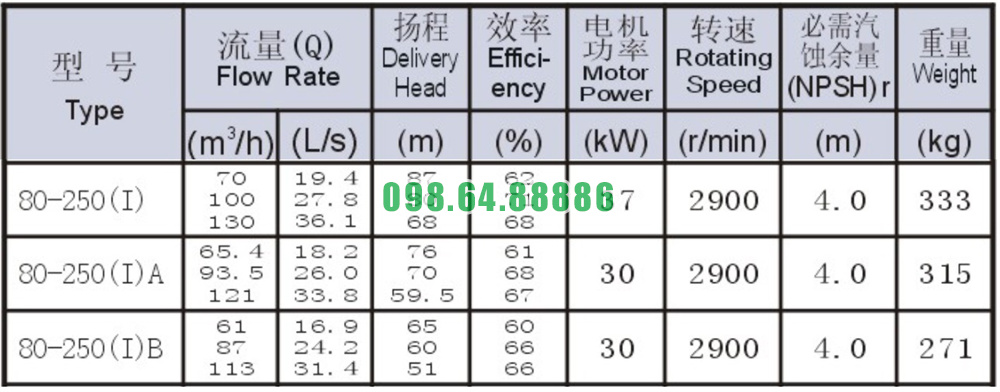

Bảng thông số kỹ thuật bơm nước li tâm trục ngang động cơ 37 kw SLW80-ISW80-250-I

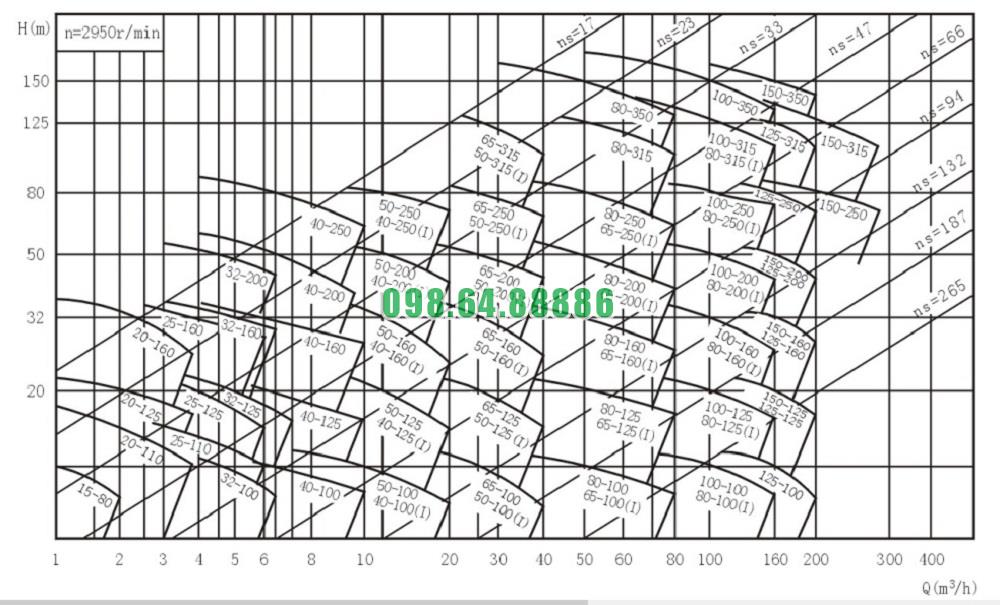

Đường cong hiệu suất bơm nước li tâm trục ngang động cơ 37 kw SLW80-ISW80-250-I

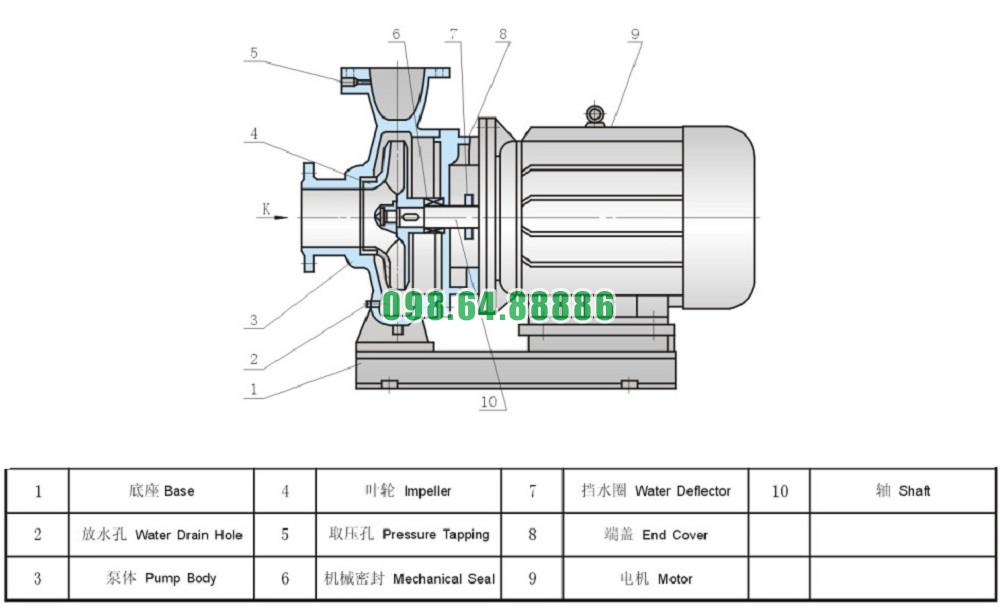

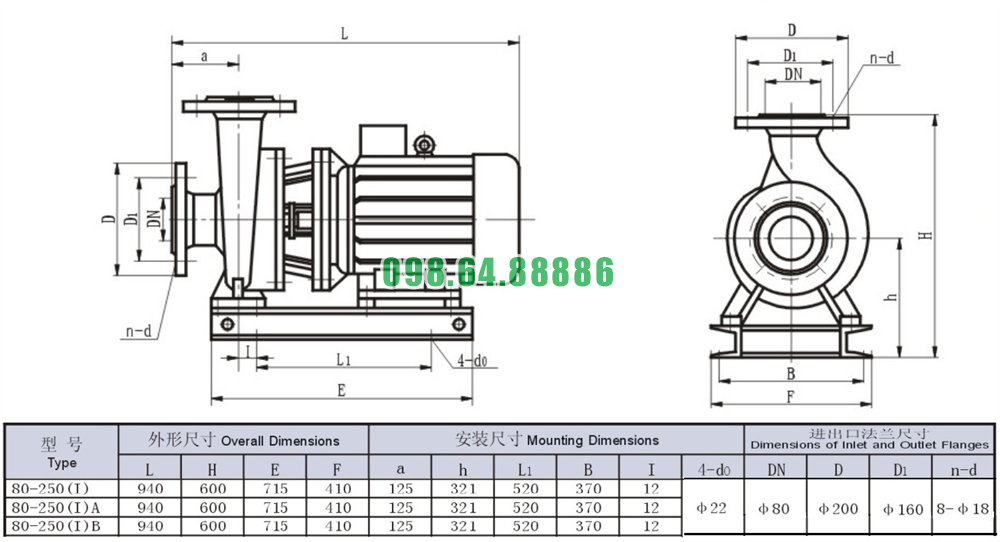

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang động cơ 37 kw SLW80-ISW80-250-I
