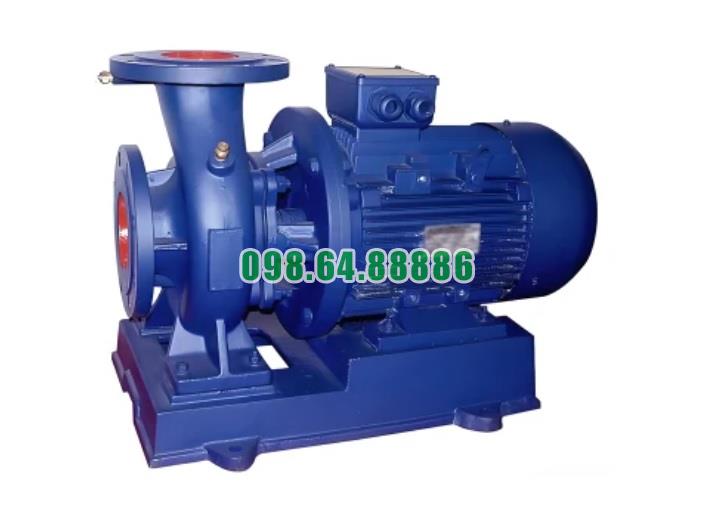

Bơm nước nằm ngang mã SLW100-ISW100-350 động cơ 90 kw

Bơm nước nằm ngang SLW100-ISW100-350 là một thiết bị bơm công suất lớn với động cơ mạnh mẽ 90 kW, được thiết kế để vận hành hiệu quả trong các hệ thống cung cấp nước, xử lý nước thải và các ứng dụng công nghiệp khác. Cấu tạo chính của bơm bao gồm ba thành phần quan trọng: máy bơm, động cơ, và đế. Dưới đây là phân tích chi tiết về cấu tạo và vai trò của từng thành phần.

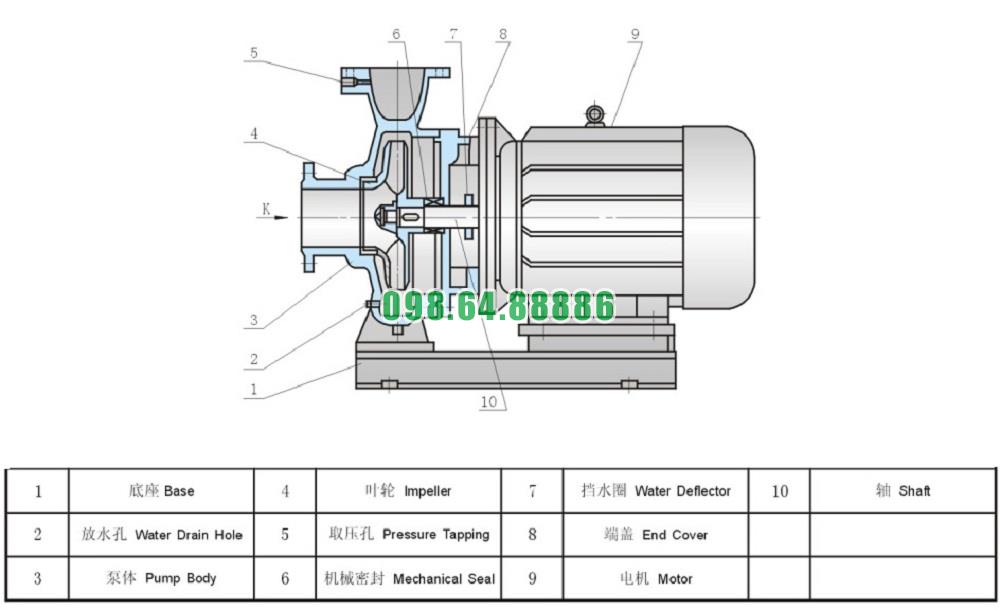

1. Cấu tạo máy bơm

Máy bơm là thành phần trung tâm của hệ thống, chịu trách nhiệm chính trong việc hút và đẩy chất lỏng. Cấu tạo của máy bơm SLW100-ISW100-350 bao gồm:

1.1 Thân bơm

• Vật liệu chế tạo: Thân bơm thường được làm từ gang đúc, thép không gỉ, hoặc hợp kim đặc biệt (tùy thuộc vào môi trường sử dụng).
• Thiết kế chịu áp lực: Thân bơm được chế tạo chắc chắn để chịu áp lực và ngăn rò rỉ trong quá trình hoạt động.
• Kết nối: Mặt bích theo tiêu chuẩn DIN hoặc ANSI, giúp dễ dàng tích hợp với các hệ thống đường ống.

1.2 Bánh công tác (Impeller)

• Bánh công tác là thành phần quan trọng chuyển đổi năng lượng cơ học từ động cơ sang năng lượng thủy lực để bơm chất lỏng.
• Chất liệu: Thép không gỉ hoặc hợp kim chống ăn mòn, đảm bảo độ bền cao trong các môi trường có hóa chất hoặc nước có tạp chất.
• Thiết kế cánh bơm: Dạng cánh kín giúp tối ưu hóa hiệu suất bơm, giảm tổn thất thủy lực.

1.3 Trục bơm

• Trục bơm truyền động từ động cơ đến bánh công tác, thường được làm từ thép hợp kim có độ bền cao.
• Thiết kế trục đảm bảo cân bằng động, giảm rung lắc khi bơm hoạt động ở tốc độ cao.

1.4 Hệ thống làm kín

• Phớt cơ khí: Được trang bị phớt cơ khí chất lượng cao, đảm bảo ngăn rò rỉ chất lỏng và tăng tuổi thọ thiết bị.
• Phớt đơn hoặc phớt kép được lựa chọn tùy thuộc vào loại chất lỏng bơm.

1.5 Buồng bơm

• Buồng bơm được thiết kế tối ưu để giảm tổn thất thủy lực và đảm bảo dòng chảy ổn định từ đầu hút đến đầu ra.

2. Động cơ 90 kW

Động cơ là thành phần cung cấp năng lượng để vận hành bơm, và với công suất 90 kW, bơm SLW100-ISW100-350 đáp ứng được các yêu cầu vận hành lớn. Các đặc điểm chính của động cơ bao gồm:

2.1 Công suất lớn

• Động cơ 90 kW đảm bảo khả năng đẩy mạnh mẽ với lưu lượng lớn và áp suất cao.
• Phù hợp cho các ứng dụng như bơm cấp nước cho tòa nhà cao tầng, hệ thống làm mát công nghiệp, và xử lý nước thải.

2.2 Thiết kế hiệu suất cao

• Động cơ được thiết kế đạt hiệu suất từ IE2 đến IE3, giúp tiết kiệm năng lượng và giảm chi phí vận hành.
• Tốc độ quay 2900 r/min, cung cấp năng lượng ổn định cho máy bơm.

2.3 Hệ thống làm mát

• Động cơ được trang bị quạt làm mát tích hợp, đảm bảo nhiệt độ hoạt động ổn định ngay cả khi vận hành liên tục trong thời gian dài.

2.4 Độ bền cao

• Vỏ động cơ làm từ hợp kim nhôm hoặc gang, chống ăn mòn và tăng tuổi thọ động cơ.
• Được trang bị lớp cách nhiệt F hoặc H, đảm bảo an toàn trong các điều kiện nhiệt độ cao.

3. Đế bơm

Đế bơm đóng vai trò quan trọng trong việc cố định và ổn định toàn bộ hệ thống. Đặc điểm của đế bơm SLW100-ISW100-350 bao gồm:

3.1 Kết cấu chắc chắn

• Đế bơm được làm từ thép carbon hoặc gang đúc, chịu được trọng lượng lớn và rung động khi bơm hoạt động.
• Thiết kế gia cường giúp giảm thiểu rung lắc và tiếng ồn trong quá trình vận hành.

3.2 Hệ thống chống rung

• Đế bơm được trang bị JG vibration isolator (bộ giảm rung), giúp giảm tác động của rung động lên nền móng và các thiết bị lân cận.
• Đảm bảo vận hành êm ái và tăng độ bền của các bộ phận.

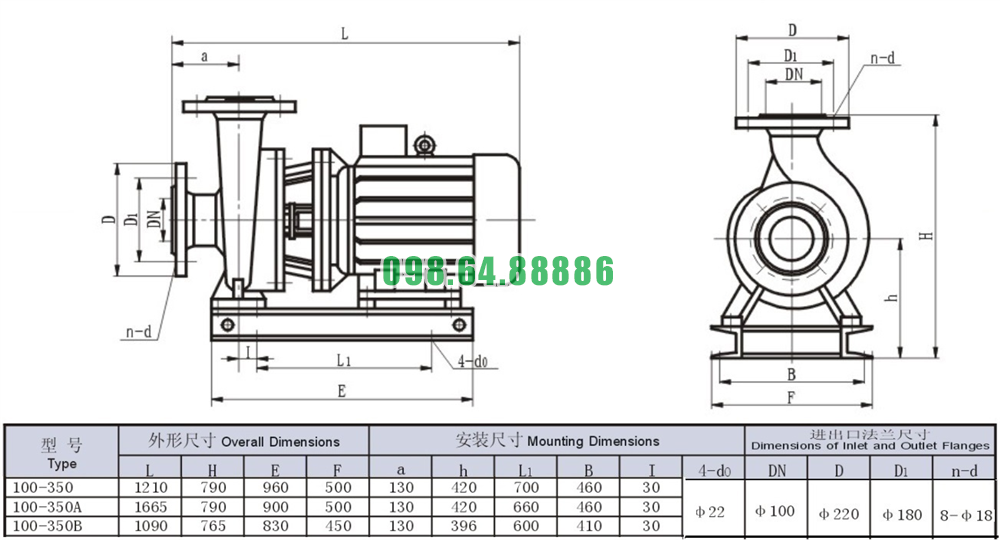

3.3 Dễ dàng lắp đặt

• Thiết kế đơn giản, dễ dàng lắp đặt và kết nối với hệ thống đường ống.
• Có các lỗ bắt bu lông tiêu chuẩn, giúp cố định bơm chắc chắn trên bề mặt lắp đặt

Máy bơm nước nằm ngang mã SLW100-ISW100-350 với động cơ công suất 90 kW, thiết kế chung một đế và được cách ly bằng bộ cách ly rung JG mang lại những ưu điểm vượt trội trong nhiều ứng dụng công nghiệp. Dưới đây là thông tin chi tiết về thiết kế và ứng dụng của máy bơm này:

1. Đặc điểm thiết kế nổi bật

Chung một đế:

• Tích hợp động cơ và bơm trên cùng một đế:
  • Giúp giảm không gian lắp đặt, phù hợp với các nhà máy hoặc khu vực có diện tích hạn chế.
  • Đơn giản hóa quá trình lắp đặt và bảo trì, giảm thời gian ngừng hoạt động.
• Kết cấu chắc chắn:
  • Đảm bảo độ ổn định cao, hạn chế rung lắc trong quá trình vận hành.

Cách ly rung bằng bộ cách ly rung JG:

• Hạn chế rung động:
  • Bộ cách ly rung JG giảm thiểu truyền rung từ máy bơm sang sàn hoặc các thiết bị xung quanh.
  • Bảo vệ cấu trúc nhà xưởng và các thiết bị khác khỏi hư hỏng do rung động.
• Tăng tuổi thọ máy bơm:
  • Giảm áp lực cơ học lên các bộ phận máy bơm và động cơ, giúp tăng độ bền và hiệu quả hoạt động.
• Hoạt động êm ái:
  • Giảm độ ồn, tạo môi trường làm việc thoải mái hơn, đặc biệt quan trọng trong các khu vực công nghiệp dân cư hoặc nhà máy khép kín.

2. Ứng dụng trong công nghiệp

Cấp nước công nghiệp:

• Cung cấp nước cho các nhà máy chế biến, khu công nghiệp, và hệ thống làm mát.
• Vận chuyển nước ở áp suất cao, phù hợp cho các quy trình đòi hỏi lưu lượng lớn.

Xử lý nước và thoát nước:

• Ứng dụng trong hệ thống thoát nước mưa, nước thải từ các nhà máy hoặc khu công nghiệp.
• Sử dụng để bơm nước thải chứa tạp chất nhẹ hoặc hóa chất loãng.

Hệ thống phòng cháy chữa cháy:

• Với công suất lớn và khả năng hoạt động ổn định, máy bơm này phù hợp cho các hệ thống chữa cháy ở các tòa nhà cao tầng, khu công nghiệp và nhà kho.

Hệ thống tưới tiêu:

• Cung cấp nước cho các hệ thống tưới tiêu quy mô lớn trong nông nghiệp hoặc các dự án thủy lợi
