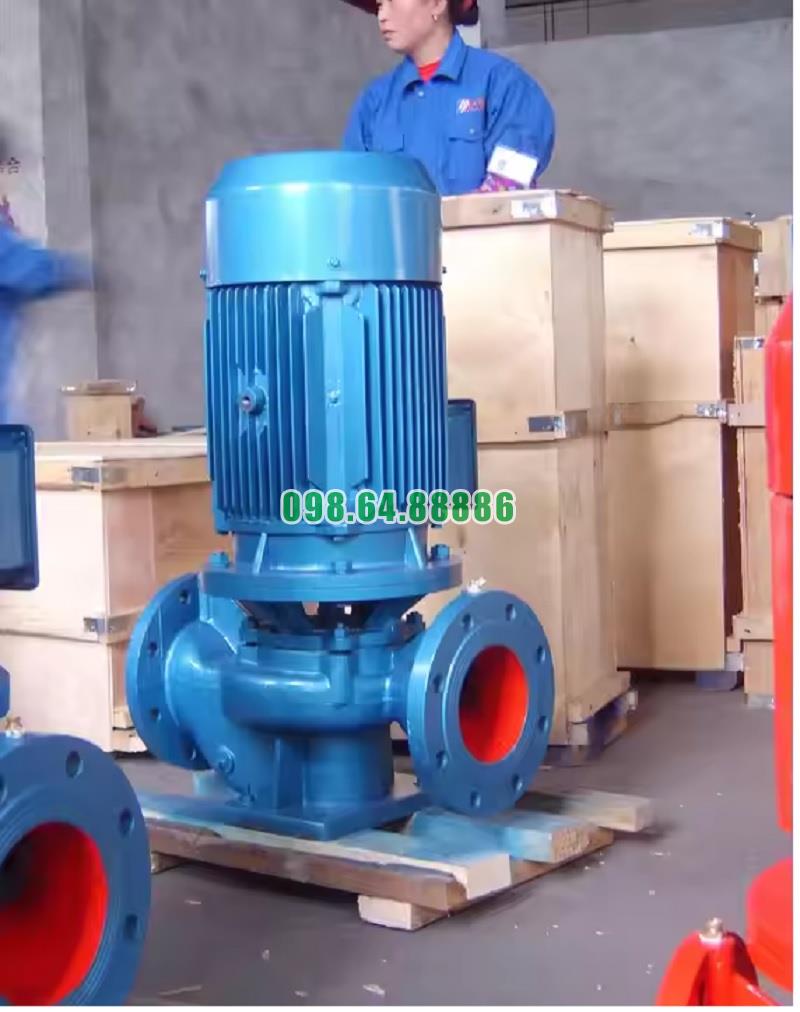

Máy bơm booster inline, bơm lùa ISG80-200B, IRG80-200B 15kw, 43m3, 60m

Nguyên lý bảo vệ động cơ của bơm booster inline model IRG80-200B

1. Bảo vệ quá tải bằng rơ-le nhiệt

• Khi bơm hoạt động vượt công suất thiết kế (ví dụ: tắc nghẽn đường ống, lưu lượng quá lớn, chất lỏng có độ nhớt cao), động cơ sẽ hút dòng điện cao hơn định mức.

• Rơ-le nhiệt theo dõi dòng điện này, khi vượt ngưỡng sẽ tự động ngắt mạch.

• Cơ chế này giúp ngăn quá nhiệt cuộn dây và bảo vệ động cơ khỏi cháy nổ.

2. Bảo vệ mất pha, lệch pha

• Động cơ 3 pha của IRG80-200B cần nguồn điện cân bằng.

• Khi mất 1 pha hoặc điện áp 3 pha không đều, động cơ sẽ chạy yếu, nóng lên nhanh chóng.

• Bộ bảo vệ mất pha/lệch pha sẽ nhận biết tình trạng này và ngắt điện ngay lập tức, tránh hỏng cuộn dây.

3. Bảo vệ ngắn mạch, quá dòng tức thời

• Nếu bơm bị kẹt trục, cánh va vật rắn hoặc phớt bó cứng, dòng điện sẽ tăng đột ngột.

• MCCB (aptomat khối) hoặc MCB sẽ cắt điện ngay lập tức để tránh dòng sự cố phá hỏng cuộn dây động cơ.

4. Bảo vệ quá nhiệt cuộn dây

• Động cơ của IRG80-200B thường có cấp cách điện F (chịu tới 155°C).

• Một số phiên bản tích hợp cảm biến nhiệt PTC/PT100 trong cuộn dây, khi nhiệt độ vượt ngưỡng sẽ gửi tín hiệu đến rơ-le điều khiển để ngắt nguồn điện.

• Cơ chế này giúp động cơ không bị suy giảm tuổi thọ khi làm việc trong môi trường nhiệt độ cao.

5. Bảo vệ rò điện và an toàn tiếp địa

• Vỏ động cơ đạt chuẩn IP55, hạn chế bụi và nước xâm nhập.

• Hệ thống nối đất bắt buộc, kết hợp thiết bị chống rò điện (ELCB/RCD), sẽ ngắt điện nếu phát hiện dòng rò >30mA, đảm bảo an toàn cho người vận hành.

6. Bảo vệ bằng biến tần (nếu trang bị)

• Khi điều khiển qua biến tần, động cơ được bảo vệ thêm:

  • Giảm dòng khởi động, tránh sốc điện.

  • Ngắt khi khô bơm (chạy không tải).

  • Tự động điều chỉnh tốc độ theo tải, hạn chế quá nhiệt và tiết kiệm điện.

Nguyên lý bảo vệ động cơ của bơm booster inline model IRG80-200B là sự kết hợp giữa thiết kế động cơ đạt chuẩn (IP55, cách điện F) và hệ thống bảo vệ điện – cơ (rơ-le nhiệt, MCCB, mất pha, cảm biến nhiệt, ELCB). Nhờ đó, động cơ luôn được bảo vệ khỏi quá tải, quá nhiệt, mất pha, ngắn mạch và rò điện, giúp bơm vận hành ổn định, an toàn và bền bỉ trong các ứng dụng công nghiệp

Khắc phục lỗi bơm không lên áp suất của bơm booster inline model ISG80-200B

1. Nguyên nhân do đường ống và hệ thống hút

• Đường ống hút bị hở hoặc có không khí lọt vào → gây hiện tượng cavitation, bơm không tạo được áp lực.

• Chiều cao hút quá lớn hoặc bể hút không đủ mực nước → áp suất đầu vào thấp, bơm không đủ nước để tạo áp.

• Lưới lọc đầu hút tắc nghẽn → cản trở lưu lượng, khiến bơm không tạo áp.

Cách xử lý:

• Kiểm tra và siết chặt các mối nối ống hút.

• Đảm bảo mồi bơm đầy nước trước khi khởi động.

• Làm sạch hoặc thay lưới lọc, bố trí nguồn nước ở vị trí phù hợp.

2. Nguyên nhân do cánh bơm và cụm thủy lực

• Cánh bơm bị mòn, cong hoặc kẹt dị vật → giảm hiệu suất tạo áp.

• Quay ngược chiều động cơ → dòng chảy không tạo áp lực đúng thiết kế.

• Cánh bơm lắp sai vị trí hoặc khe hở quá lớn → mất khả năng đẩy.

Cách xử lý:

• Tháo cụm cánh kiểm tra, làm sạch dị vật, thay thế khi cánh bị mòn nặng.

• Kiểm tra chiều quay động cơ, chỉnh lại đúng theo mũi tên trên thân bơm.

• Căn chỉnh lại khe hở giữa cánh và buồng bơm theo khuyến nghị nhà sản xuất.

3. Nguyên nhân do phớt cơ khí và vòng bi

• Phớt rò rỉ làm nước thoát ra ngoài, áp suất không đạt yêu cầu.

• Vòng bi hỏng hoặc kẹt khiến trục bơm quay không đều, giảm hiệu quả tạo áp.

Cách xử lý:

• Thay phớt cơ khí mới nếu phát hiện rò rỉ nhiều.

• Bảo dưỡng hoặc thay vòng bi khi có hiện tượng nóng, kêu hoặc rung.

4. Nguyên nhân do hệ thống điều khiển

• Áp suất cài đặt trên rơle áp suất hoặc biến tần quá thấp → bơm ngừng khi chưa đủ áp.

• Cảm biến áp suất hỏng hoặc tín hiệu sai lệch → hệ thống báo sai, làm bơm hoạt động không ổn định.

Cách xử lý:

• Kiểm tra và điều chỉnh lại mức áp suất cài đặt.

• Thay thế cảm biến, rơle hoặc hiệu chuẩn lại thiết bị đo.

5. Nguyên nhân do nguồn điện

• Điện áp thấp hoặc thiếu pha → động cơ không đạt tốc độ định mức, áp lực giảm.

• Đấu dây sai → động cơ quay yếu hoặc chạy ngược chiều.

Cách xử lý:

• Đo điện áp nguồn cấp, đảm bảo ổn định và đủ công suất.

• Kiểm tra sơ đồ đấu dây, chỉnh đúng theo bảng thông số kỹ thuật.

Lỗi bơm booster inline model ISG80-200B không lên áp suất có thể bắt nguồn từ đường ống, cụm cánh, phớt – vòng bi, hệ thống điều khiển hoặc nguồn điện. Để khắc phục hiệu quả, cần kiểm tra theo trình tự từ đơn giản (mồi bơm, siết mối nối, kiểm tra chiều quay) đến phức tạp (cánh bơm, cảm biến, vòng bi). Việc bảo trì định kỳ, vệ sinh và căn chỉnh đúng kỹ thuật sẽ giúp bơm luôn duy trì áp suất ổn định, đảm bảo hiệu quả vận hành

Thông số kỹ thuật và kích thước bơm model ISG80-200B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-200B

Đường cong hiệu suất bơm model ISG80-200B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-200B

Phụ kiện và kích thước lắp đặt bơm model ISG80-200B

Phương thức lắp đặt bơm model ISG80-200B
