Cơ chế dịch chuyển chất lỏng bên trong máy bơm cánh khế 3RP-80 dựa trên chuyển động quay đồng bộ của hai cánh khế trong buồng bơm. Khi hai cánh quay ngược chiều nhau, các khoang chứa liên tục được hình thành giữa bề mặt cánh khế và thành buồng bơm. Chất lỏng được giữ trong những khoang này rồi đưa từ cửa hút đến cửa xả.
Máy hoạt động theo nguyên lý dịch chuyển thể tích, không sử dụng tốc độ cao để tạo lực ly tâm. Vì vậy, chất lỏng được vận chuyển tương đối nhẹ nhàng, phù hợp với nguyên liệu đặc, nhớt hoặc nhạy cảm với lực cắt.
Bên trong máy bơm cánh khế 3RP-80 có hai cánh khế lắp trên hai trục song song. Một trục nhận chuyển động từ động cơ 11 kW thông qua hộp giảm tốc, sau đó cặp bánh răng đồng bộ truyền lực sang trục còn lại.
Hai cánh khế quay:
Cùng tốc độ
Ngược chiều nhau
Đúng pha đã thiết lập
Không tiếp xúc trực tiếp
Khi quay ở tốc độ khoảng 500 vòng/phút, hình dạng cánh khế liên tục làm thay đổi thể tích tại cửa hút và cửa xả. Sự thay đổi này tạo nên toàn bộ quá trình tiếp nhận, giữ, vận chuyển và đẩy chất lỏng.
Khi hai cánh khế quay tách khỏi nhau tại phía cửa hút, khoảng trống giữa cánh và thân bơm tăng dần. Thể tích tăng làm áp suất trong khu vực này giảm xuống.
Khi áp suất tại buồng hút thấp hơn áp suất trong bồn chứa hoặc đường ống cấp, chất lỏng được đẩy vào máy qua cửa hút DN80.
Máy không kéo chất lỏng từ xa bằng lực cơ học. Dòng chất lỏng đi vào nhờ sự chênh lệch áp suất được tạo ra khi khoang hút mở rộng.
Kết nối DN80 tạo đường vào tương đối rộng, giúp chất lỏng đặc đi vào buồng bơm thuận lợi hơn. Điều này đặc biệt quan trọng vì lượng chất lỏng được vận chuyển trong mỗi vòng quay phụ thuộc vào mức độ điền đầy của các khoang.
Nếu đường hút thông thoáng, chất lỏng sẽ lấp đầy khoảng trống vừa được tạo ra. Nếu đường hút quá nhỏ, quá dài hoặc bị tắc, khoang bơm có thể chỉ được điền đầy một phần, làm giảm lưu lượng thực tế.
Sau khi chất lỏng đi vào, cánh khế tiếp tục quay và tách phần chất lỏng đó khỏi khu vực cửa hút. Lưu chất được giữ trong khoảng trống giữa:
Bề mặt cánh khế
Thành buồng bơm
Mặt trước và mặt sau của khoang bơm
Khoang vận chuyển không kín tuyệt đối vì vẫn tồn tại các khe hở kỹ thuật rất nhỏ. Tuy nhiên, những khe hở này được kiểm soát để hạn chế chất lỏng chảy ngược.
Chất lỏng lúc này bắt đầu di chuyển cùng cánh khế thay vì chảy tự do trong toàn bộ buồng bơm.
Điểm quan trọng trong cơ chế dịch chuyển của máy bơm cánh khế 3RP-80 là chất lỏng không đi thẳng xuyên qua phần giữa của hai cánh khế.
Sau khi được giữ trong các khoang, chất lỏng được đưa dọc theo hai phía bên ngoài của buồng bơm. Mỗi cánh khế mang một phần lưu chất theo chiều quay từ cửa hút đến cửa xả.
Vùng trung tâm, nơi hai cánh khế đi sát qua nhau, có nhiệm vụ phân tách tương đối phía hút và phía xả. Khe hở nhỏ tại đây hạn chế chất lỏng quay ngược về phía đầu hút.
Nhờ vậy, hướng chuyển động chính của lưu chất luôn được duy trì từ cửa hút sang cửa xả.
Mỗi khoang giữa cánh khế và thành bơm giữ một lượng chất lỏng tương đối xác định. Khi cánh khế quay, toàn bộ lượng chất lỏng trong khoang được mang về phía cửa xả.
Cơ chế này khác với bơm ly tâm, nơi chất lỏng phải được gia tốc lên vận tốc cao mới tạo được dòng chảy. Trong máy bơm cánh khế 3RP-80, lưu chất được dịch chuyển trực tiếp theo từng thể tích.
Nhờ đó, máy vận chuyển hiệu quả các nguyên liệu như:
Mật rỉ đường
Siro đặc
Hồ tinh bột
Dầu nhớt
Kem và gel
Nhũ tương
Chocolate nóng chảy
Hỗn hợp dạng sệt
Chất lỏng càng nhớt thường càng khó chảy ngược qua khe hở nhỏ, giúp quá trình dịch chuyển theo khoang được duy trì ổn định hơn.
Khi cánh khế tiếp tục quay, khoang chứa chất lỏng tiến đến cửa xả DN80. Tại khu vực này, hình dạng cánh và buồng bơm làm khoảng chứa bắt đầu thu hẹp.
Chất lỏng không còn không gian để tiếp tục nằm trong khoang nên bị đẩy ra đường ống xả.
Ở gần cửa xả, hai cánh khế lần lượt tiến sát nhau nhưng vẫn không tiếp xúc. Chuyển động này đóng khoang vận chuyển và đẩy phần chất lỏng còn lại ra ngoài.
Khe hở nhỏ giữa hai cánh giúp hạn chế dòng lưu chất từ phía xả quay trở lại cửa hút. Đây là yếu tố giúp máy duy trì dòng chảy một chiều và tạo áp suất trong hệ thống.
Bên trong máy bơm cánh khế 3RP-80, ba giai đoạn không diễn ra riêng biệt theo kiểu hút xong rồi mới vận chuyển và xả.
Trong cùng một thời điểm:
Một khoang đang mở tại cửa hút
Một khoang khác đang mang chất lỏng dọc theo thành bơm
Một khoang khác đang đẩy chất lỏng ra cửa xả
Các khoang liên tục nối tiếp nhau trong mỗi vòng quay. Vì vậy, dòng chất lỏng đầu ra được duy trì tương đối đều và ít bị gián đoạn.
Tại tốc độ 500 vòng/phút, quá trình này có thể tạo lưu lượng khoảng 24 m³/h khi buồng bơm được điền đầy và hệ thống vận hành đúng điều kiện thiết kế.
Hai cánh khế không chạm nhau mà được duy trì bằng cặp bánh răng đồng bộ. Giữa các chi tiết tồn tại những khe hở rất nhỏ.
Khe hở có hai nhiệm vụ chính:
Cánh khế không ma sát trực tiếp với nhau hoặc với thành buồng bơm, giúp giảm mài mòn và hạn chế sinh nhiệt.
Khe hở đủ nhỏ để giảm lượng chất lỏng chảy từ phía áp suất cao về phía cửa hút. Nhờ đó, phần lớn chất lỏng được đưa đúng hướng đến cửa xả.
Nếu khe hở tăng do cánh khế hoặc thân bơm bị mòn, lượng rò rỉ nội bộ sẽ tăng và lưu lượng thực tế giảm xuống.
Máy bơm cánh khế 3RP-80 không tạo áp suất chỉ vì cánh khế quay. Áp suất hình thành khi máy liên tục đưa chất lỏng vào đường xả và dòng chảy gặp trở lực.
Trở lực có thể đến từ:
Độ nhớt của chất lỏng
Chiều dài đường ống
Các đoạn cong và van
Bộ lọc
Thiết bị trao đổi nhiệt
Chênh lệch độ cao
Động cơ 11 kW và hộp giảm tốc tạo mô-men xoắn cần thiết để cánh khế tiếp tục dịch chuyển chất lỏng khi trở lực tăng. Máy có thể làm việc với áp suất đến khoảng 0,7 MPa trong phạm vi thiết kế.
Tốc độ 500 vòng/phút giúp chất lỏng có đủ thời gian điền đầy các khoang tại cửa hút. Điều này đặc biệt cần thiết khi bơm nguyên liệu đặc và chảy chậm.
Nếu tốc độ quá cao, khoang vận chuyển có thể rời khỏi cửa hút trước khi được điền đầy hoàn toàn. Khi đó, số vòng quay tăng nhưng lưu lượng thực tế không tăng tương ứng.
Tốc độ phù hợp còn giúp quá trình dịch chuyển diễn ra nhẹ nhàng, hạn chế:
Tạo bọt
Khuấy trộn mạnh
Lực cắt lên chất lỏng
Tăng nhiệt độ sản phẩm
Làm biến đổi độ sánh
Cơ chế dịch chuyển chất lỏng có thể bị suy giảm nếu điều kiện hút hoặc xả không phù hợp. Những yếu tố ảnh hưởng trực tiếp gồm:
Đường hút không được cấp đủ chất lỏng
Không khí lọt vào buồng bơm
Chất lỏng quá đặc so với thiết kế
Áp suất đầu xả tăng cao
Khe hở cánh khế bị mòn
Tốc độ quay không phù hợp
Tạp chất cứng mắc trong buồng bơm
Để chất lỏng di chuyển ổn định, đường hút nên ngắn, thông thoáng và có kích thước phù hợp với kết nối DN80.
Cơ chế dịch chuyển chất lỏng bên trong máy bơm cánh khế 3RP-80 được thực hiện bằng các khoang thể tích liên tục hình thành giữa cánh khế và thành buồng bơm.
Khi cánh khế tách nhau tại cửa hút, chất lỏng đi vào và lấp đầy khoang. Lưu chất sau đó được giữ lại, mang dọc theo thành buồng bơm và đẩy ra khi khoang thu hẹp tại cửa xả. Toàn bộ quá trình diễn ra liên tục trong mỗi vòng quay.
Nhờ tốc độ 500 vòng/phút, kết nối DN80, động cơ 11 kW và khả năng làm việc ở áp suất 0,7 MPa, máy bơm cánh khế 3RP-80 có thể dịch chuyển ổn định các loại chất lỏng đặc nhớt mà không cần sử dụng tốc độ quay quá cao.
Ngành sản xuất dược phẩm và sản phẩm y tế yêu cầu thiết bị vận chuyển chất lỏng phải hoạt động ổn định, hạn chế nhiễm bẩn và không làm thay đổi cấu trúc của nguyên liệu. Nhiều sản phẩm như si-rô, gel bôi, kem dược phẩm, dung dịch sát khuẩn và hỗn dịch có độ nhớt cao nên khó vận chuyển bằng các loại bơm thông thường.
Máy bơm cánh khế 3RP-80 đồng hành cùng ngành sản xuất dược phẩm y tế nhờ nguyên lý dịch chuyển tích cực, khả năng bơm sản phẩm nhớt và đặc tính lực cắt thấp. Với lưu lượng 24 m³/h, áp suất 0,7 MPa, tốc độ quay 500 vòng/phút, kết nối DN80 và động cơ 11 kW, thiết bị có thể đáp ứng các dây chuyền cần vận chuyển lượng sản phẩm lớn giữa nhiều công đoạn.
Tuy nhiên, để sử dụng trong môi trường dược phẩm, máy cần được cấu hình đúng về vật liệu tiếp xúc, độ nhẵn bề mặt, phớt, gioăng, khả năng vệ sinh và hồ sơ chứng minh vật liệu.
Nhiều nguyên liệu trong sản xuất dược phẩm tồn tại ở dạng đặc, sệt hoặc có khả năng bám dính mạnh. Độ nhớt cao làm sản phẩm khó tự chảy và tạo ra lực cản lớn trong đường ống.
Máy bơm cánh khế 3RP-80 sử dụng hai rotor quay đồng bộ để tạo ra các khoang thể tích. Nguyên liệu được hút vào buồng bơm, giữ trong từng khoang và đưa liên tục đến cửa xả.
Si-rô ho, dung dịch bổ sung vitamin và các loại thuốc nước chứa đường thường có độ nhớt cao. Máy bơm cánh khế giúp đưa sản phẩm từ bồn phối trộn sang bồn chứa hoặc máy chiết mà không cần làm loãng công thức.
Gel bôi da, kem trị liệu, thuốc mỡ và các hỗn hợp bán rắn cần thiết bị có mô-men đủ lớn. Động cơ 11 kW kết hợp với hộp giảm tốc giúp rotor duy trì chuyển động ổn định khi vận chuyển những sản phẩm này.
Một số sản phẩm dược phẩm có thể thay đổi độ nhớt hoặc mất ổn định nếu chịu tác động cơ học quá mạnh.
Máy bơm cánh khế 3RP-80 vận chuyển sản phẩm bằng các khoang thể tích thay vì sử dụng cánh quay tốc độ cao để đánh hoặc gia tốc chất lỏng.
Gel thường chứa polymer tạo đặc. Lực cắt quá lớn có thể phá vỡ một phần cấu trúc polymer, khiến gel bị loãng hoặc mất độ ổn định.
Tốc độ 500 vòng/phút giúp sản phẩm được vận chuyển nhẹ nhàng hơn, qua đó hạn chế thay đổi độ sánh.
Kem dược phẩm và thuốc mỡ có thể chứa pha dầu, pha nước cùng chất nhũ hóa. Dòng bơm ít xáo trộn giúp giảm nguy cơ tách pha trước khi sản phẩm được đưa vào công đoạn đóng gói.
Bọt khí có thể ảnh hưởng đến thể tích chiết, khối lượng sản phẩm và cảm quan của thuốc nước hoặc gel trong suốt.
Tốc độ 500 vòng/phút làm giảm hiện tượng khuấy mạnh trong buồng bơm. Nhờ đó, sản phẩm ít bị cuốn thêm không khí trong quá trình vận chuyển.
Sản phẩm ít bọt giúp máy chiết hoạt động ổn định hơn, giảm hiện tượng tràn miệng chai và hạn chế sai lệch thể tích giữa các đơn vị đóng gói.
Đặc điểm này phù hợp với si-rô, dung dịch sát khuẩn, gel y tế và các sản phẩm chăm sóc sức khỏe dạng lỏng.
Trong dây chuyền dược phẩm, nguyên liệu thường được chuyển từ bồn lưu trữ sang bồn pha chế hoặc thiết bị phối trộn.
Nguyên lý dịch chuyển tích cực giúp máy bơm cánh khế 3RP-80 tạo dòng cấp tương đối đều. Điều này giúp quá trình bổ sung nguyên liệu vào bồn pha chế diễn ra có kiểm soát hơn.
Khi kết hợp với biến tần, tốc độ rotor có thể được điều chỉnh theo từng giai đoạn của công thức. Người vận hành có thể bơm nhanh trong giai đoạn chuyển nguyên liệu và giảm tốc khi cần cấp từ từ.
Sau khi pha chế, bán thành phẩm có thể phải được chuyển qua thiết bị đồng hóa, khử khí, gia nhiệt, làm nguội hoặc bồn chờ chiết.
Máy bơm cánh khế 3RP-80 giúp duy trì quá trình chuyển sản phẩm liên tục mà không làm gián đoạn dây chuyền.
Kết nối DN80 tạo tiết diện tương đối lớn, hỗ trợ kem, gel và si-rô đi qua thuận lợi hơn. Đường ống ít bị thu hẹp giúp giảm nguy cơ sản phẩm tích tụ tại các điểm nối.
Khả năng làm việc ở áp suất 0,7 MPa giúp máy đưa sản phẩm qua đường ống, van và thiết bị công nghệ. Áp suất vận hành thực tế cần được cài đặt vừa đủ, không nên duy trì ở mức cao hơn nhu cầu.
Một ứng dụng quan trọng của máy bơm cánh khế 3RP-80 trong ngành dược phẩm y tế là cấp thành phẩm đến máy chiết chai, chiết tuýp hoặc đóng túi.
Lưu lượng 24 m³/h phù hợp với những dây chuyền có sản lượng lớn. Máy có thể đưa sản phẩm liên tục từ bồn trung gian đến cụm chiết.
Dòng sản phẩm ổn định giúp giảm biến động áp suất trước đầu chiết. Điều này tạo điều kiện để hệ thống định lượng kiểm soát khối lượng hoặc thể tích chính xác hơn.
Độ chính xác cuối cùng vẫn phụ thuộc vào van chiết, cảm biến và bộ điều khiển của toàn bộ dây chuyền.
Không phải mọi cấu hình máy bơm cánh khế 3RP-80 đều tự động phù hợp với sản xuất dược phẩm. Vật liệu tiếp xúc trực tiếp với sản phẩm phải được lựa chọn theo yêu cầu của ứng dụng.
Thân bơm cùng rotor thường cần sử dụng loại vật liệu chống gỉ, chống ăn mòn và có bề mặt gia công nhẵn. Bề mặt nhẵn giúp hạn chế sản phẩm bám lại và hỗ trợ quá trình vệ sinh.
Phớt cùng gioăng phải tương thích với:
Thành phần dược phẩm.
Nồng độ hoạt chất.
Nhiệt độ sản phẩm.
Dung dịch vệ sinh.
Chế độ khử khuẩn của dây chuyền.
Vật liệu không phù hợp có thể bị trương nở, chai cứng hoặc làm phát sinh rò rỉ.
Đối với dây chuyền có yêu cầu kiểm soát nghiêm ngặt, doanh nghiệp cần kiểm tra chứng nhận vật liệu, nguồn gốc linh kiện và tài liệu kỹ thuật của cấu hình máy thực tế.
Ngành dược phẩm yêu cầu hạn chế tối đa sản phẩm tồn dư và nguy cơ nhiễm chéo giữa các mẻ.
Nắp đầu bơm có thể được tháo để kiểm tra rotor, thành buồng bơm và các vị trí dễ bám cặn. Việc tiếp cận trực tiếp giúp làm sạch kỹ hơn sau mỗi chu kỳ sản xuất.
Si-rô, gel và kem dược phẩm có khả năng bám dính cao. Nếu không được vệ sinh kịp thời, sản phẩm có thể khô cứng, làm tăng nguy cơ nhiễm chéo và gây khó khăn khi khởi động lại.
Khả năng áp dụng quy trình vệ sinh tại chỗ hoặc khử khuẩn phụ thuộc vào thiết kế thực tế của đầu bơm, độ thoát lưu, vật liệu phớt và nhiệt độ mà thiết bị có thể chịu được.
Rò rỉ sản phẩm không chỉ gây thất thoát mà còn làm tăng nguy cơ nhiễm bẩn khu vực sản xuất.
Phớt cơ khí giữ kín vị trí trục xuyên qua thân bơm. Khi phớt hoạt động ổn định, sản phẩm được giữ trong buồng bơm và không xâm nhập vào cụm truyền động.
Đối với sản phẩm dễ kết tinh, dễ khô hoặc cần độ kín cao, có thể phải sử dụng hệ thống làm mát, rửa phớt hoặc cấu hình phớt phù hợp hơn.
Việc lựa chọn cần dựa trên tính chất sản phẩm chứ không chỉ dựa vào áp suất bơm.
Sản xuất dược phẩm quy mô lớn thường yêu cầu máy bơm làm việc liên tục trong nhiều giờ.
Động cơ 11 kW cung cấp mô-men để rotor vận chuyển sản phẩm có độ nhớt cao ở tốc độ 500 vòng/phút.
Trong quá trình gia nhiệt hoặc làm nguội, độ nhớt sản phẩm có thể thay đổi. Công suất động cơ phù hợp giúp máy duy trì chuyển động trong phạm vi tải cho phép.
Động cơ có thể kết hợp với biến tần, thiết bị bảo vệ quá tải, cảm biến áp suất và tín hiệu mức bồn. Hệ thống có thể tự động dừng khi bồn hết nguyên liệu hoặc đường xả tăng áp bất thường.
Để máy bơm cánh khế 3RP-80 phục vụ ổn định cho ngành dược phẩm y tế, cần:
Xác định chính xác độ nhớt và nhiệt độ sản phẩm.
Lựa chọn vật liệu thân bơm và rotor phù hợp.
Kiểm tra độ nhẵn của bề mặt tiếp xúc.
Sử dụng phớt và gioăng tương thích.
Thiết kế đường ống DN80 thông thoáng.
Hạn chế các điểm đọng sản phẩm.
Trang bị van an toàn hoặc đường bypass.
Điều chỉnh tốc độ bằng biến tần.
Vệ sinh đầu bơm sau từng chu kỳ.
Lập hồ sơ kiểm tra và bảo dưỡng định kỳ.
Máy bơm cánh khế 3RP-80 đồng hành cùng ngành sản xuất dược phẩm y tế nhờ khả năng vận chuyển si-rô, gel, kem, thuốc mỡ và các sản phẩm có độ nhớt cao bằng nguyên lý dịch chuyển tích cực. Tốc độ 500 vòng/phút giúp giảm lực cắt, hạn chế tạo bọt và bảo vệ cấu trúc của sản phẩm trong quá trình chuyển giữa các công đoạn.
Lưu lượng 24 m³/h, áp suất 0,7 MPa, kết nối DN80 cùng động cơ 11 kW giúp thiết bị đáp ứng những dây chuyền có nhu cầu vận chuyển liên tục và sản lượng lớn. Để sử dụng trong môi trường dược phẩm, máy phải được cấu hình đúng về vật liệu, phớt, gioăng, độ hoàn thiện bề mặt và khả năng vệ sinh nhằm bảo đảm độ kín, hạn chế tồn dư và duy trì chất lượng sản phẩm.

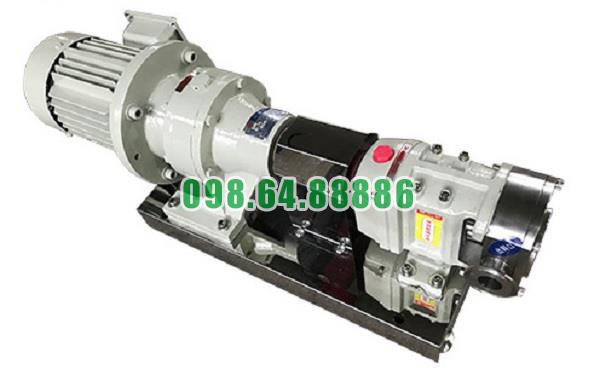

Máy bơm cánh khế 3RP-80 công suất 11 kW lưu lượng 24 m3/h áp suất 0.7 MPa
