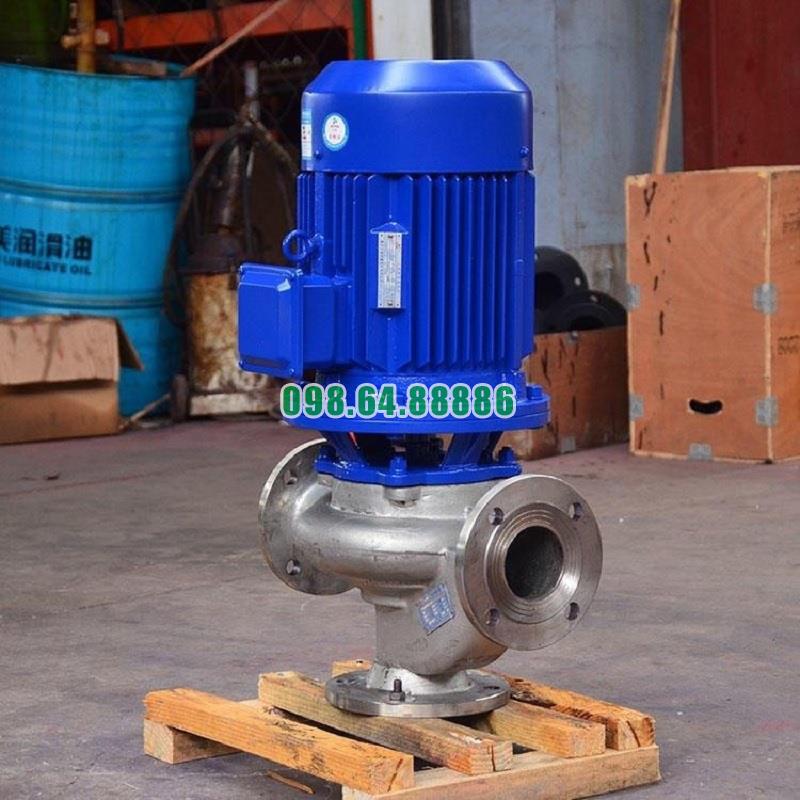

Máy bơm cấp nước trục đứng, inline, bơm tăng áp ISG80-200, IRG80-200 15kw, 50m3, 50m

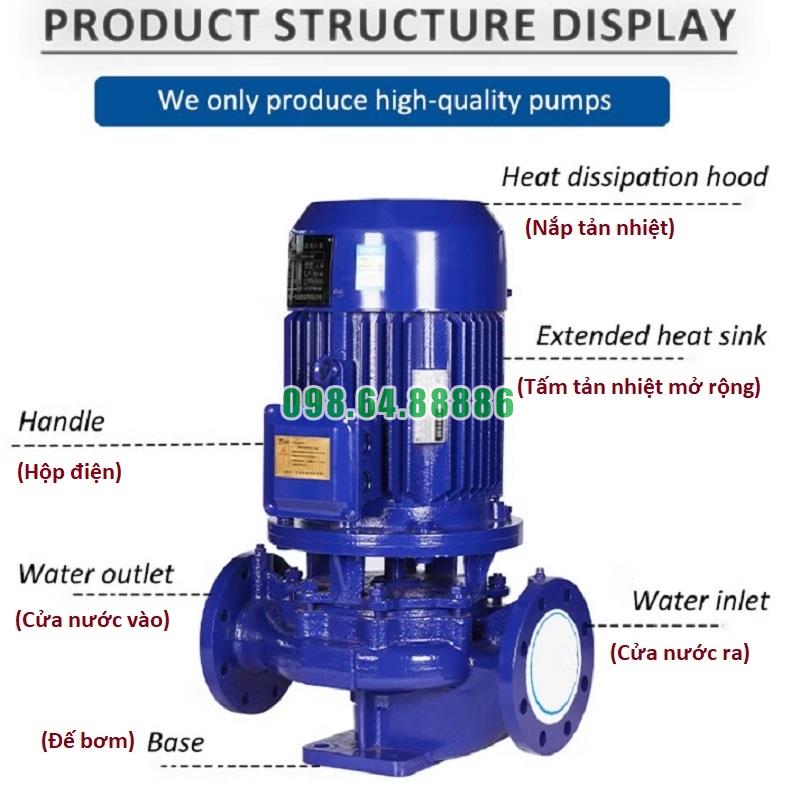

Cấu trúc đơn giản giúp dễ bảo trì bơm cấp nước trục đứng model ISG80-200, IRG80-200

Thiết kế trục liền với động cơ theo dạng monoblock

Một trong những ưu điểm nổi bật của model ISG80-200 và IRG80-200 là sử dụng thiết kế trục bơm liền trục mô-tơ (kiểu monoblock), không dùng khớp nối trung gian. Điều này giúp:

• Giảm số lượng chi tiết cơ khí cần tháo khi bảo trì

• Không cần căn chỉnh đồng tâm phức tạp sau khi tháo lắp

• Rút ngắn thời gian kiểm tra và thay thế động cơ

Kỹ thuật viên chỉ cần tháo rời phần mô-tơ phía trên bằng mặt bích, sau đó có thể dễ dàng tiếp cận trục, cánh bơm và phớt cơ khí bên trong.

Mặt bích kết nối tiêu chuẩn, tháo lắp dễ dàng

Các điểm lắp đặt đường ống hút và đẩy sử dụng mặt bích tiêu chuẩn DN80, khoảng cách lỗ bu lông và đường kính phù hợp với mặt bích PN10 thông dụng tại Việt Nam. Điều này giúp:

• Lắp đặt nhanh chóng, không cần chế tác lại hệ thống đường ống

• Tháo rời thuận tiện khi cần bảo trì phần đầu bơm

• Hạn chế rò rỉ nhờ sử dụng gioăng cao su tiêu chuẩn dễ thay thế

Bố trí thẳng đứng và đồng trục, dễ tháo cụm chi tiết

Toàn bộ hệ thống bơm được lắp thẳng đứng theo một trục duy nhất, từ cánh bơm → trục → phớt cơ khí → mô-tơ. Khi cần bảo trì, kỹ thuật viên chỉ cần thực hiện các bước sau:

1. Tháo mặt bích mô-tơ phía trên

2. Rút mô-tơ lên theo trục thẳng đứng

3. Tháo cụm phớt cơ khí, cánh bơm và trục

Cách bố trí này giúp người vận hành không phải tiếp cận các chi tiết từ nhiều hướng, giảm nguy cơ hỏng hóc do thao tác sai vị trí.

Cánh bơm gắn trực tiếp trên trục, dễ tháo thay

Cánh bơm được siết bằng long đen và đai ốc tại đầu trục, không dùng then hoa hoặc ổ trượt phức tạp. Khi cần tháo cánh, chỉ cần vặn ốc chốt là có thể lấy cánh ra để vệ sinh, kiểm tra mài mòn hoặc thay thế. Đây là điểm cộng lớn cho việc bảo trì định kỳ.

Phớt cơ khí dạng cartridge, thay thế nhanh

Một số phiên bản nâng cấp của ISG80-200, IRG80-200 sử dụng phớt cơ khí dạng cartridge – tức là phớt được lắp sẵn trong cụm vỏ kim loại, chỉ cần tháo rút nguyên cụm mà không cần cân chỉnh lò xo hoặc các vòng chèn riêng lẻ.

Điều này giúp:

• Tiết kiệm thời gian thay thế

• Giảm rủi ro lắp sai phớt dẫn đến rò rỉ

• Có thể thay phớt tại chỗ mà không cần thiết bị chuyên dụng

Động cơ sử dụng bạc đạn kín, không cần bôi trơn thủ công

Động cơ của bơm ISG80-200 và IRG80-200 thường sử dụng vòng bi kín (sealed bearing), không cần tra mỡ thủ công định kỳ. Điều này giảm công tác bảo trì thường xuyên, đồng thời kéo dài tuổi thọ bạc đạn và tăng độ ổn định cho máy.

Gioăng và đệm cao su tiêu chuẩn, dễ tìm và thay thế

Toàn bộ gioăng làm kín tại mặt bích, cụm thân và đầu bơm đều sử dụng vật liệu cao su EPDM hoặc NBR, có sẵn trên thị trường. Khi cần thay thế, người vận hành không cần đặt hàng riêng, giúp duy trì tính sẵn sàng vận hành của hệ thống cấp nước.

Cấu trúc đơn giản và dễ tiếp cận của bơm cấp nước trục đứng ISG80-200, IRG80-200 chính là yếu tố then chốt giúp việc bảo trì – sửa chữa – thay thế linh kiện trở nên nhanh chóng, tiết kiệm nhân lực và thời gian dừng máy. Thiết kế monoblock đồng trục, số lượng chi tiết vừa đủ, phớt dễ thay, cùng việc bố trí thẳng đứng khoa học giúp loại bơm này trở thành lựa chọn lý tưởng cho hệ thống cấp nước cần vận hành ổn định và dễ bảo trì lâu dài.

Bơm cấp nước trục đứng model ISG80-200, IRG80-200 phù hợp với môi trường nào

Đặc điểm môi trường vận hành ảnh hưởng đến hiệu quả của bơm

Khi lựa chọn bơm cho hệ thống cấp nước, yếu tố quan trọng là môi trường vận hành. Mỗi dòng bơm có thiết kế, vật liệu và thông số kỹ thuật riêng để tương thích với điều kiện cụ thể. Với bơm cấp nước trục đứng model ISG80-200, IRG80-200, thiết kế chuyên dụng giúp thiết bị hoạt động bền bỉ trong nhiều môi trường khác nhau, từ dân dụng đến công nghiệp.

I. Môi trường sử dụng nước sạch sinh hoạt

Hệ thống cấp nước cho tòa nhà cao tầng

Bơm ISG80-200 và IRG80-200 phù hợp để tăng áp lực nước cho các công trình như:

• Chung cư, cao ốc văn phòng

• Khách sạn, trung tâm thương mại

• Bệnh viện, trường học

Nhờ thiết kế trục đứng và cột áp đẩy cao (có thể lên tới 60–80m), bơm dễ dàng vận hành ổn định trong hệ thống cấp nước theo tầng mà không cần tăng công suất động cơ.

Môi trường cấp nước sạch cho khu dân cư

Bơm có thể được sử dụng trong:

• Trạm bơm đầu mối cấp nước sạch khu đô thị

• Bể ngầm – bể mái hoặc từ giếng khoan dân dụng

Nhờ độ ồn thấp, độ rung nhỏ và vận hành êm, thiết bị phù hợp cho cả khu dân cư đông đúc mà không ảnh hưởng đến môi trường sống.

II. Môi trường công nghiệp có tính liên tục cao

Nhà máy chế biến thực phẩm, nước giải khát

Với phiên bản sử dụng thép không gỉ hoặc gang phủ epoxy, bơm ISG80-200, IRG80-200 có thể vận hành trong các nhà máy:

• Sản xuất nước tinh khiết

• Chế biến thực phẩm có độ sạch cao

• Xưởng đóng chai nước uống

Tính ổn định, dễ bảo trì, chịu áp cao và vận hành liên tục giúp bơm đáp ứng các tiêu chuẩn vệ sinh và hiệu suất công nghiệp.

Nhà máy xử lý nước thải, nước cấp kỹ thuật

Bơm hoạt động tốt trong môi trường:

• Cấp nước làm mát thiết bị

• Hệ thống rửa đường ống, sục rửa bể

• Trạm trung chuyển nước kỹ thuật

Vật liệu chịu ăn mòn giúp bơm hoạt động ổn định trong môi trường nước có lẫn hóa chất nhẹ, nước tái sử dụng.

III. Môi trường nông nghiệp và thủy lợi

Hệ thống tưới tiêu hiện đại

Bơm ISG80-200, IRG80-200 được dùng hiệu quả trong các mô hình:

• Tưới nhỏ giọt, tưới phun sương

• Hệ thống cấp nước trạm bơm đầu kênh

• Cấp nước cho khu nhà kính, vườn cây công nghệ cao

Thiết kế trục đứng gọn nhẹ giúp lắp đặt tại những nơi hạn chế mặt bằng như sát mương dẫn, cạnh bể chứa hoặc khu vực di động.

Cấp nước cho chăn nuôi tập trung

Trong các trang trại chăn nuôi, bơm phù hợp cấp nước:

• Vào bể phối trộn thức ăn chăn nuôi

• Cấp nước làm mát chuồng trại

• Phun rửa chuồng

Sự ổn định lưu lượng, dễ điều khiển và chống rò rỉ giúp giảm công lao động và tăng hiệu quả vận hành.

IV. Môi trường có yêu cầu đặc biệt về nhiệt độ và độ ẩm

Nơi có nhiệt độ nước cao hoặc biến thiên mạnh

Model IRG80-200 (dòng chuyên dùng cho nước nóng) có thể làm việc với:

• Nhiệt độ nước lên tới 120°C

• Hệ thống tuần hoàn nước nóng cho lò hơi, bể tắm công nghiệp

• Ứng dụng trong sưởi sàn, gia nhiệt

Phớt cơ khí và bạc đạn chịu nhiệt được sử dụng để bảo vệ thiết bị khỏi biến dạng do giãn nở nhiệt.

Khu vực có độ ẩm cao hoặc hơi nước

Với động cơ kín đạt chuẩn IP54/IP55, bơm có thể hoạt động trong:

• Khu vực mái che ngoài trời

• Trạm bơm gần hồ chứa, bể lắng

• Nơi có hơi nước, nhưng không ngập nước hoàn toàn

Việc sử dụng vật liệu chống ăn mòn, lớp phủ bảo vệ và cánh quạt tản nhiệt lớn giúp đảm bảo độ bền ngay cả trong môi trường khắc nghiệt.

Bơm cấp nước trục đứng model ISG80-200, IRG80-200 là thiết bị linh hoạt, thích nghi với nhiều loại môi trường khác nhau. Từ các tòa nhà dân dụng cao tầng, nhà máy công nghiệp liên tục, nông trại hiện đại, cho tới môi trường nhiệt độ cao và độ ẩm cao – tất cả đều nằm trong phạm vi ứng dụng của dòng bơm này. Việc lựa chọn đúng vật liệu và cấu hình sẽ giúp thiết bị hoạt động ổn định, bền bỉ, mang lại hiệu quả lâu dài và tiết kiệm chi phí cho người sử dụng

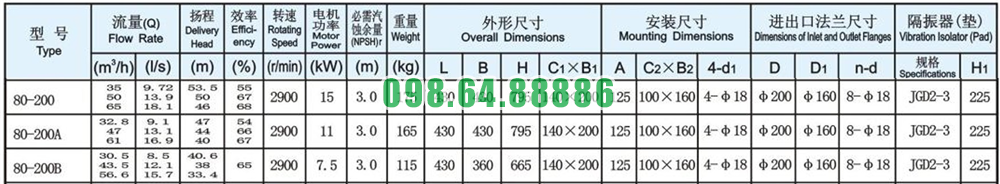

Thông số kỹ thuật và kích thước bơm model ISG80-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-200

Đường cong hiệu suất bơm model ISG80-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-200

Phụ kiện và kích thước lắp đặt bơm model ISG80-200

Phương thức lắp đặt bơm model ISG80-200
