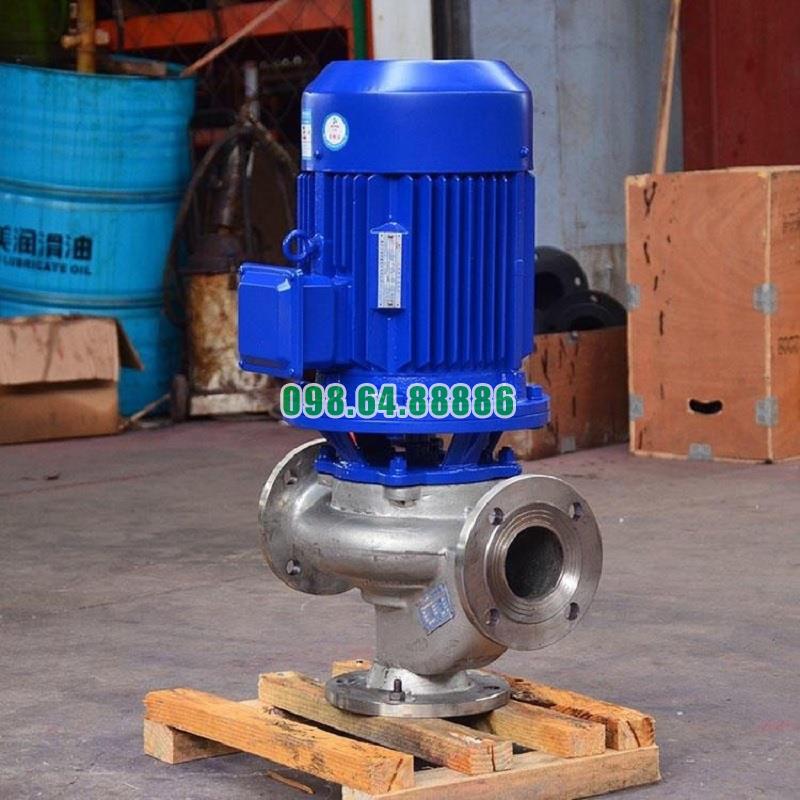

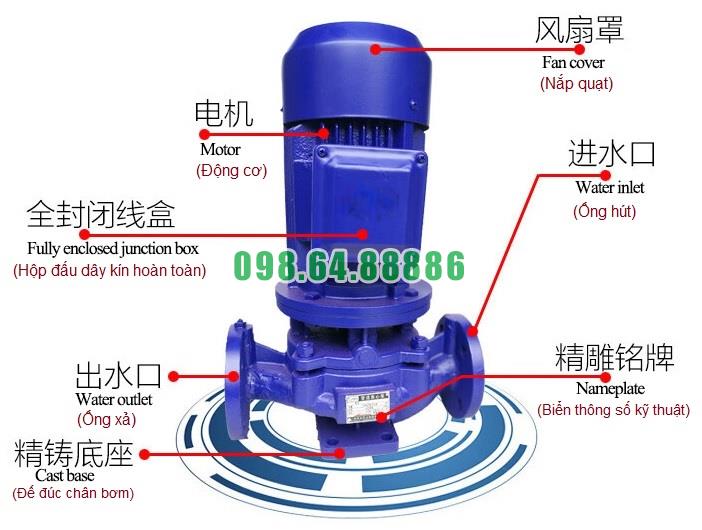

Bơm đường ống trục đứng ISG65-315A và IRG65-315A là dòng bơm ly tâm được thiết kế theo dạng đồng trục đứng và hút – xả inline, rất phổ biến trong hệ thống cấp nước, tuần hoàn và HVAC. Dưới đây là mô tả cấu tạo chi tiết của dòng bơm này:
Chức năng: Bao bọc buồng bơm, định hình dòng chảy và chịu toàn bộ áp lực chất lỏng bên trong.
Đặc điểm:
Đúc nguyên khối bằng gang xám (HT200), gang cầu (QT450), hoặc inox 304/316.
Cửa hút và cửa xả nằm trên cùng một trục ngang (inline) – giúp dòng chảy đi theo đường thẳng, giảm tổn thất áp lực.
Mặt bích kết nối theo tiêu chuẩn ISO/DIN, dễ lắp đặt với hệ thống ống dẫn.
Sơn phủ epoxy chống ăn mòn và chịu nhiệt tốt.
Chức năng: Tạo lực ly tâm để hút và đẩy chất lỏng.
Đặc điểm:
Dạng cánh kín (closed impeller), đúc chính xác, cân bằng động.
Làm từ gang, đồng, inox hoặc hợp kim chịu ăn mòn.
Gắn trực tiếp lên trục bơm bằng then và ê-cu khóa.
Được thiết kế theo nguyên lý thủy lực tối ưu để đạt hiệu suất cao và ít xoáy.
Chức năng: Truyền chuyển động quay từ motor đến cánh bơm.
Đặc điểm:
Làm bằng thép hợp kim 2Cr13 hoặc inox 304/316, tôi cứng bề mặt để tăng độ bền.
Gia công chính xác để giảm rung và độ lệch tâm.
Gắn liền trực tiếp với trục motor theo thiết kế đồng trục (close-coupled).
Chức năng: Làm kín giữa trục quay và thân bơm, ngăn rò rỉ chất lỏng ra ngoài.
Đặc điểm:
Gồm vòng quay, vòng tĩnh, lò xo và đệm cao su (EPDM, Viton).
Vật liệu: SiC, graphite, tungsten carbide, chịu mài mòn và nhiệt cao.
Dễ thay thế và bảo trì, có thể nâng cấp lên phớt kép hoặc phớt cartridge.
Chức năng: Cung cấp năng lượng quay cho toàn bộ hệ thống bơm.
Đặc điểm:
Motor tiêu chuẩn IEC, công suất tùy chọn theo lưu lượng và cột áp.
Lớp cách điện F, cấp bảo vệ IP55 – IP65, chống bụi nước.
Có thể kết nối với biến tần để điều chỉnh tốc độ dòng chảy.
Gắn trực tiếp lên trục bơm, không cần khớp nối trung gian.
Chức năng: Thu dòng chảy từ cánh bơm và chuyển động năng thành áp suất.
Đặc điểm:
Thiết kế dạng xoắn ốc theo nguyên lý thủy lực.
Giúp tối đa hóa áp suất đầu ra, giảm mất năng lượng.
Chức năng: Cố định toàn bộ tổ hợp bơm – động cơ xuống sàn hoặc khung kỹ thuật.
Đặc điểm:
Đúc liền với thân bơm hoặc gắn bulông chắc chắn.
Có lỗ bắt vít tiêu chuẩn, đảm bảo giảm rung và lệch tâm trong vận hành.
Chức năng: Đỡ trục bơm, duy trì sự đồng tâm và quay ổn định.
Đặc điểm:
Sử dụng vòng bi chính xác cao, bôi trơn bằng mỡ hoặc dầu đặc biệt.
Bền vững trong môi trường nhiệt độ cao và tải trọng lớn.
Chức năng: Nối bơm với đường ống hệ thống.
Đặc điểm:
Nằm trên cùng một trục (inline), giúp dòng chảy không đổi hướng.
Kết nối mặt bích chuẩn hóa, chịu được áp lực lớn và nhiệt độ cao.
Cấu tạo chi tiết của bơm đường ống trục đứng ISG65-315A và IRG65-315A được tối ưu để phục vụ hệ thống cấp nước, tăng áp, tuần hoàn HVAC hoặc nước nóng công nghiệp. Với thiết kế đồng trục, hút – xả inline, kết cấu chắc chắn, vật liệu bền và khả năng vận hành ổn định, đây là dòng bơm lý tưởng cho các công trình yêu cầu hiệu suất cao, tiết kiệm không gian và độ tin cậy lâu dài
Phớt cơ khí (Mechanical Seal) là loại phớt được sử dụng phổ biến nhất trên các model ISG65-315A và IRG65-315A. Đây là dạng phớt kín trục hoạt động bằng áp lực lò xo và áp lực thủy lực từ chất lỏng, giúp ngăn rò rỉ nước từ buồng bơm ra ngoài.
Phớt cơ khí của các dòng bơm này thường có cấu tạo gồm hai mặt tiếp xúc: một mặt tĩnh và một mặt quay, kết hợp với lò xo đàn hồi. Vật liệu mặt phớt có thể là than chì, ceramic, silicon carbide hoặc tungsten carbide, tùy theo môi trường sử dụng.
Đây là loại phớt phổ biến nhất trong môi trường nước sạch, nước sinh hoạt hoặc các ứng dụng không yêu cầu áp lực cao. Phớt đơn dễ thay thế, chi phí hợp lý và đủ đáp ứng các hệ thống vận hành ở áp suất tiêu chuẩn.
Lựa chọn vật liệu cho phớt đơn thường là:
– Mặt tĩnh: Ceramic hoặc Silicon carbide
– Mặt quay: Carbon graphite
– Gioăng làm kín: NBR hoặc EPDM
Được sử dụng khi môi trường vận hành khắc nghiệt hơn, như chất lỏng có độ mài mòn cao, nhiệt độ lớn hoặc có tính ăn mòn. Phớt kép gồm hai lớp phớt lắp liên tiếp để đảm bảo an toàn tuyệt đối và ngăn ngừa rò rỉ. Loại này thường được dùng trong các model IRG65-315A chuyên bơm nước nóng hoặc chất lỏng kỹ thuật.
Phớt kép thường yêu cầu thêm hệ thống cấp nước làm mát và áp lực hỗ trợ để duy trì hiệu suất làm kín.
Đối với model IRG65-315A dùng trong môi trường nhiệt độ từ 100–120°C, loại phớt được lựa chọn cần có khả năng chống biến dạng nhiệt, giữ kín trục khi áp lực giãn nở lớn. Các loại phớt dùng trong môi trường này thường có mặt làm kín bằng Silicon carbide – Silicon carbide, gioăng EPDM hoặc Viton, chịu nhiệt lên đến 150°C.
Trong trường hợp bơm nước có chứa một lượng nhỏ hóa chất hoặc dung dịch có độ ăn mòn nhẹ, nên sử dụng loại phớt cơ khí có gioăng làm kín bằng Viton (FKM), mặt phớt bằng Tungsten carbide hoặc Silicon carbide để đảm bảo độ bền cao và chống ăn mòn tốt.
Chọn đúng loại phớt phù hợp với áp suất, nhiệt độ và đặc tính của chất lỏng là yếu tố quyết định tuổi thọ của thiết bị. Việc lắp sai loại phớt hoặc vật liệu không tương thích sẽ gây rò rỉ, hỏng trục, cháy động cơ hoặc ngừng hệ thống.
Cần kiểm tra định kỳ phớt sau khoảng 6–12 tháng vận hành và thay thế ngay khi có dấu hiệu rò rỉ, mòn mặt phớt hoặc mất đàn hồi ở gioăng. Việc thay thế nên thực hiện đúng quy trình, sử dụng phớt chính hãng, lắp đúng chiều và độ căng lò xo tiêu chuẩn.
Bơm đường ống trục đứng model ISG65-315A và IRG65-315A sử dụng chủ yếu là phớt cơ khí với các biến thể như phớt đơn, phớt kép, phớt chịu nhiệt và phớt vật liệu đặc biệt. Tùy theo môi trường vận hành và yêu cầu kỹ thuật cụ thể, người dùng nên lựa chọn loại phớt phù hợp để đảm bảo khả năng làm kín hiệu quả, giảm rò rỉ và kéo dài tuổi thọ của toàn bộ hệ thống bơm
