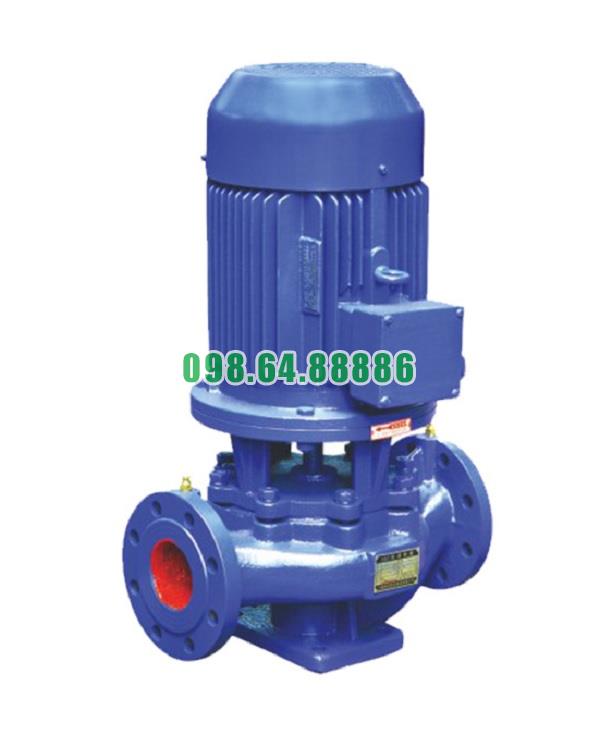

Máy bơm ly tâm trục đứng, inline, bơm tăng áp trục đứng ISG100-160B, IRG100-160B 11kw, 86.4m3, 24m

Lý do nên chọn bơm ly tâm trục đứng model ISG100-160B, IRG100-160B cho hệ thống cấp nước

Thiết kế tiết kiệm không gian

Bơm ly tâm trục đứng model ISG100-160B, IRG100-160B có kết cấu thẳng đứng, cửa hút và cửa xả nằm trên cùng một đường thẳng.

• Ưu điểm: dễ dàng bố trí trong phòng bơm của nhà cao tầng hoặc công trình có diện tích hạn chế.

• Ứng dụng thực tế: phù hợp lắp đặt tại các tòa chung cư, trung tâm thương mại, nhà máy – nơi không gian sàn thường bị giới hạn.

Hiệu suất thủy lực ổn định

Nhờ cánh bơm được thiết kế chuẩn, buồng xoắn tối ưu, bơm duy trì được lưu lượng lớn và cột áp ổn định.

• Giúp cung cấp nước đồng đều cho toàn bộ hệ thống.

• Đáp ứng tốt yêu cầu cấp nước liên tục 24/24 cho sinh hoạt, sản xuất và chữa cháy.

Khả năng chịu áp lực cao

Thân bơm và buồng xoắn được chế tạo bằng gang cầu hoặc thép đúc, độ dày lớn, chịu được áp suất cao.

• Đặc biệt phù hợp với hệ thống cấp nước cho nhà cao tầng, đảm bảo áp lực đủ mạnh ở tầng trên cùng.

• Có thể vận hành ổn định trong điều kiện áp suất thay đổi mà không gây biến dạng.

Độ bền và tuổi thọ cao

• Phớt cơ khí được làm từ gốm, cacbua silic, inox 304/316 chống mài mòn, chống rò rỉ.

• Vòng bi chất lượng cao, vận hành êm ái, giảm rung và tiếng ồn.

• Vật liệu chống ăn mòn đảm bảo tuổi thọ cao ngay cả khi làm việc trong môi trường ẩm ướt.

Bảo trì và sửa chữa dễ dàng

Bơm ISG100-160B, IRG100-160B có kết cấu đồng trục, cho phép tháo lắp phớt, cánh bơm và vòng bi nhanh chóng.

• Giảm thời gian dừng máy trong quá trình bảo dưỡng.

• Linh kiện tiêu chuẩn, dễ thay thế trên thị trường.

Đa dạng ứng dụng trong hệ thống cấp nước

• Cấp nước sinh hoạt cho khu dân cư, nhà cao tầng.

• Hệ thống tăng áp cho tòa nhà, khách sạn, trung tâm thương mại.

• Hệ thống PCCC yêu cầu áp lực nước mạnh và liên tục.

• Hệ thống làm mát công nghiệp hoặc cấp nước tuần hoàn.

Việc chọn bơm ly tâm trục đứng model ISG100-160B, IRG100-160B cho hệ thống cấp nước mang lại nhiều lợi ích: thiết kế gọn gàng, tiết kiệm diện tích, hiệu suất ổn định, chịu áp lực cao, bền bỉ và dễ bảo trì. Nhờ những ưu điểm này, dòng bơm ISG/IRG là lựa chọn tối ưu cho cả công trình dân dụng lẫn công nghiệp.

Lựa chọn bơm ly tâm trục đứng model ISG100-160B, IRG100-160B cho hệ thống tăng áp

Mục tiêu thiết kế hệ thống tăng áp

Hệ thống tăng áp cần bảo đảm áp lực ổn định tại các điểm tiêu thụ trong mọi chế độ tải, đồng thời tối ưu chi phí điện, giảm rung ồn và kéo dài tuổi thọ thiết bị. Vì vậy, lựa chọn bơm ly tâm trục đứng model ISG100-160B, IRG100-160B cho hệ thống tăng áp phải đi từ nhu cầu lưu lượng–cột áp thực tế, tới giải pháp điều khiển và cấu hình cụm bơm phù hợp.

Xác định điểm làm việc yêu cầu (Duty Point)

Tính cột áp yêu cầu $H_{y/c}$

• Cột áp tĩnh: chênh cao giữa mực nước bể nguồn và điểm dùng cao nhất.

• Tổn thất đường ống: ống chính, phụ, co cút, van, thiết bị trao đổi nhiệt.

• Áp dư tại thiết bị xa nhất: thường 10–20 m (1–2 bar) tùy tiêu chuẩn công trình.

Ví dụ nhanh: tòa nhà 15 tầng, 3,2 m/tầng → 48 m; bơm đặt tầng hầm thêm 2 m hút; tổn thất ma sát 10 m; yêu cầu áp dư 15 m → $H_{y/c} \approx 48 + 2 + 10 + 15 = 75\ \text{m}$.

Tính lưu lượng yêu cầu $Q_{y/c}$

• Cộng lưu lượng đồng thời theo hệ số sử dụng; với công trình dân dụng dùng hệ số đồng thời < 1 để tránh oversize.

• Với hệ thống nhiều nhánh, nên chia vùng áp và tính theo nhóm tải.

Ví dụ nhanh: nhu cầu giờ cao điểm ~ 12 L/s; có thể cấu hình 2 bơm chạy luân phiên (duty–assist) để bám tải tốt hơn.

Áp dụng đường đặc tính bơm

Chọn theo Q–H và BEP

• Lựa chọn bơm ly tâm trục đứng model ISG100-160B, IRG100-160B cho hệ thống tăng áp nên đặt điểm làm việc trong vùng 80–110% lưu lượng tại BEP để đạt hiệu suất cao, rung ồn thấp.

• Nếu $H_{y/c}$ cao hơn đường đặc tính ở tốc độ định mức, cân nhắc: cắt chỉnh đường kính cánh, nâng cấp động cơ kèm VFD, hoặc cấu hình nhiều bơm chạy song song.

Kiểm tra NPSH

• Đảm bảo NPSH available > NPSH required + dự trữ an toàn; hạn chế chiều cao hút, tránh cavitation gây ồn–rung và mòn cánh.

Cấu hình cụm bơm tăng áp tối ưu

Mô hình 2–3 bơm song song

• 2 bơm: 1 duty + 1 assist/standby để đáp ứng tải biến thiên và dự phòng.

• 3 bơm: 2 duty luân phiên + 1 standby cho tòa nhà lớn hoặc khu phức hợp.

Điều khiển bằng biến tần (VFD)

• Một bơm chủ được VFD giữ áp suất đặt; bơm phụ khởi động theo ngưỡng áp để chia tải.

• Lợi ích: tiết kiệm điện, hạn chế đóng/ngắt liên tục, duy trì áp ổn định tới các điểm xa.

Hệ thống phụ trợ bắt buộc trong tăng áp

Bình tích áp và cảm biến áp

• Bình tích áp giảm dao động áp, chống đóng cắt liên tục; dung tích chọn theo biến động tải và dải điều khiển.

• Cảm biến áp đặt sau bơm, trước phân phối chính; tín hiệu đưa về VFD/PLC để điều khiển chính xác.

Van và bảo vệ thủy lực

• Van một chiều ở mỗi nhánh bơm để chống hồi lưu.

• Van xả khí ở đỉnh hệ để loại khí, giảm búa nước.

• Bypass/van xả tối thiểu lưu lượng để tránh chạy ở vùng quá nhỏ Q (anti-surge).

Ống, bệ móng, giảm chấn

• Ống hút ngắn, thẳng, đường kính đủ lớn, có rọ/bộ lọc rác phù hợp.

• Khung bệ và đế đỡ vững chắc, có đệm cao su giảm chấn để giảm rung truyền nền.

Vật liệu, phớt và động cơ theo ứng dụng

Vật liệu ướt

• Nước sạch: gang đúc phủ epoxy hoặc inox tại môi trường ăn mòn nhẹ.

• Nước xử lý hóa chất nhẹ/điều hòa: ưu tiên inox cho thân/cánh, trục chống ăn mòn.

Phớt cơ khí

• Phớt đơn cho nước sạch, phớt kép hoặc vật liệu đặc biệt khi có cát mịn/hoá chất.

• Hệ flush/plan đơn giản giúp làm mát mặt phớt, tăng tuổi thọ.

Động cơ

• Cấp bảo vệ IP phù hợp phòng máy; dự phòng service factor hợp lý để chịu tải đột biến.

• Tùy môi trường, có thể chọn động cơ IE3/IE4 tiết kiệm năng lượng; khu vực nguy hiểm chọn động cơ Ex.

Kiểm chứng lựa chọn bằng vận hành thực tế

Kiểm tra áp tại các tầng điển hình

• Đo áp ở chân hệ, giữa trục đứng, điểm cao nhất khi các bơm chạy các cấp tải khác nhau; tinh chỉnh setpoint và PID VFD.

Tối ưu “điểm bật/tắt” bơm phụ

• Thiết lập hysteresis đủ lớn để tránh bật tắt liên tục; đồng thời đảm bảo đáp ứng nhu cầu giờ cao điểm.

Ví dụ cấu hình tham khảo

Bài toán: $H_{y/c} \approx 75\ \text{m}$, $Q_{y/c} \approx 12\ \text{L/s}$

• Cấu hình 2 bơm ISG100-160B chạy song song: mỗi bơm danh định ~ 6–8 L/s tại 75 m; một bơm chạy VFD giữ áp, bơm thứ hai đóng vào khi áp tụt dưới ngưỡng.

• Bình tích áp 200–500 L (tùy dải điều khiển và dao động lưu lượng).

• Van một chiều riêng từng bơm, cảm biến áp sau góp, đường xả tối thiểu 5–10% Q của một bơm.

Kiểm tra trước khi chốt lựa chọn

Danh mục rà soát nhanh

• Điểm làm việc nằm gần BEP của lựa chọn bơm ly tâm trục đứng model ISG100-160B, IRG100-160B cho hệ thống tăng áp.

• NPSH, đường ống hút, lọc rác, mồi nước đạt chuẩn.

• Công suất động cơ + biên dự phòng và tương thích VFD.

• Bệ móng, giảm chấn, độ thẳng hàng trục.

• Bảo vệ: quá dòng, quá nhiệt, mực nước thấp, mất pha; chống búa nước.

• Tài liệu vận hành: setpoint áp, lịch bảo trì phớt/vòng bi, vệ sinh lọc.

Lựa chọn bơm ly tâm trục đứng model ISG100-160B, IRG100-160B cho hệ thống tăng áp cần khởi đầu từ tính đúng $Q, H$, đặt điểm làm việc gần BEP, kiểm soát cavitation, và dùng VFD kết hợp nhiều bơm song song để bám sát tải. Hoàn thiện bằng bình tích áp, cảm biến áp đúng vị trí, van chống hồi lưu, chống búa nước và nền móng giảm rung. Cấu hình đúng sẽ cho áp ổn định, tiết kiệm điện, êm ái và bền bỉ cho toàn bộ hệ thống.

Thông số kỹ thuật và kích thước bơm model ISG100-160B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-160B

Đường cong hiệu suất bơm model ISG100-160B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-160B

Phụ kiện và kích thước lắp đặt bơm model ISG100-160B

Phương thức lắp đặt bơm model ISG100-160B
