Đặc điểm cấu tạo chung bơm bánh răng KCB18.3
Bơm bánh răng KCB18.3 là một loại bơm bánh răng được sử dụng trong nhiều ứng dụng công nghiệp để chuyển động và bơm chất lỏng. Dưới đây là cấu tạo chung của bơm bánh răng KCB18.3:
Vỏ bơm: Là phần vỏ ngoài của bơm, thường được làm từ thép hoặc gang để tạo sự cứng cáp và bền bỉ cho bơm.
Trục: Là trục chính của bơm, nó chịu trách nhiệm chuyển động quay của bơm. Trục thường được làm bằng thép và có khả năng chịu lực và chống mài mòn.
Bánh răng đầu vào (bánh răng trục đầu vào): Là một bánh răng có răng cưa được gắn trên trục. Bánh răng này nhận năng lượng đầu vào từ động cơ hoặc nguồn năng lượng khác và truyền đến bánh răng đầu ra.
Bánh răng đầu ra (bánh răng trục đầu ra): Là một bánh răng có răng cưa được gắn trên trục song song với bánh răng đầu vào. Khi bánh răng đầu vào quay, nó truyền động lực từ bánh răng đầu vào sang bánh răng đầu ra.
Ngăn chứa: Là không gian trong bơm nơi chất lỏng được bơm đi qua. Ngăn chứa có thể có kích thước và hình dạng khác nhau tùy thuộc vào ứng dụng cụ thể của bơm.
Van hút và van đẩy: Bơm bánh răng KCB18.3 có các van hút và van đẩy để điều chỉnh luồng chất lỏng. Van hút cho phép chất lỏng vào bơm từ nguồn cấp, trong khi van đẩy đẩy chất lỏng ra khỏi bơm.
Bạc đạn: Để giảm ma sát và hỗ trợ quá trình quay của trục, bơm bánh răng KCB18.3 thường được trang bị bạc đạn.
Nguyên lý hoạt động của bơm bánh răng KCB18.3
Bơm bánh răng KCB18.3 hoạt động dựa trên nguyên lý của bơm bánh răng thông thường. Nguyên lý hoạt động của bơm bánh răng KCB18.3 như sau:
Cấu trúc bơm bánh răng: Bơm bánh răng KCB18.3 bao gồm hai bánh răng có hình dạng bánh răng và bộ khớp nối. Hai bánh răng này nằm trong một ngăn chứa hoặc hộp bơm, và chúng có thể quay tự do và chạy song song với nhau.
Quá trình bơm chất lỏng: Khi trục động cơ quay, bánh răng chủ động (được gọi là bánh răng đầu) sẽ lấy chất lỏng từ ngăn chứa và đẩy nó vào ngăn chứa khác thông qua không gian giữa các răng. Trong quá trình này, chất lỏng được bơm từ một bên của bánh răng đến phía bánh răng kia.
Tạo áp suất: Khi bánh răng chủ động xoay, chất lỏng bị chặn bởi không gian giữa các răng và bên trong ngăn chứa. Điều này tạo ra một áp suất tại phía đầu của bơm, đẩy chất lỏng ra khỏi bơm.
Sự liên kết và di chuyển: Hai bánh răng di chuyển cùng nhau mà không có sự tiếp xúc trực tiếp. Sự liên kết giữa bánh răng chủ động và bánh răng bị động (được gọi là bánh răng đuôi) được tạo ra bởi chất lỏng bơm và lực hấp dẫn. Khi bánh răng chủ động quay, nó kéo bánh răng đuôi theo và chất lỏng được di chuyển từ bên này sang bên kia của bơm.
Lưu lượng chất lỏng: Bơm bánh răng KCB18.3 có thể tạo ra lưu lượng chất lỏng đều đặn và liên tục. Lưu lượng này phụ thuộc vào tốc độ quay của bơm, kích thước và hình dạng của các răng bánh răng, và áp suất làm việc.
Lĩnh vực ứng dụng trong sản xuất của bơm bánh răng KCB18.3
Bơm bánh răng KCB18.3 được sử dụng rộng rãi trong nhiều lĩnh vực sản xuất khác nhau. Dưới đây là một số lĩnh vực ứng dụng chính của bơm bánh răng KCB18.3:
Ngành dầu và khí đốt: Bơm bánh răng KCB18.3 được sử dụng để bơm dầu, khí đốt và các chất lỏng liên quan trong quá trình sản xuất, vận chuyển và xử lý dầu và khí đốt.
Ngành hóa chất: Bơm bánh răng KCB18.3 được sử dụng trong các quá trình sản xuất, chuyển động và bơm chất lỏng hóa chất, bao gồm hóa chất tinh khiết, dung môi, chất tẩy rửa và phụ gia hóa chất.
Công nghiệp thực phẩm và đồ uống: Bơm bánh răng KCB18.3 được sử dụng để bơm các chất lỏng trong ngành thực phẩm và đồ uống, bao gồm sữa, nước giải khát, dầu ăn, xirô và các loại hóa chất thực phẩm.
Ngành công nghiệp giấy: Bơm bánh răng KCB18.3 được sử dụng để bơm chất lỏng trong quá trình sản xuất giấy và chất liệu liên quan, bao gồm mực in, chất lỏng xử lý và chất lỏng tái chế.
Ngành công nghiệp mỏ và quặng: Bơm bánh răng KCB18.3 được sử dụng trong quá trình khai thác và xử lý quặng, bao gồm bơm chất lỏng mỏ, dung dịch xử lý và chất lỏng chất tạo màng.
Ngành công nghiệp ô tô: Bơm bánh răng KCB18.3 được sử dụng trong quá trình sản xuất và bảo trì ô tô, bao gồm bơm dầu động cơ, hệ thống làm mát và hệ thống truyền động.
Bảng thông số kỹ thuật của máy bơm bánh răng KCB18.3
| Model | Đường kính hút - xả (mm) | Tốc độ (vòng/phút) | Lưu lượng (lít/phút ) | Áp suất (kg/cm2) | Động cơ (HP) | Vật liệu |
| KCB18.3 | 21 | 1400 | 18.3 | 14.5 | 2 | Gang Thép |

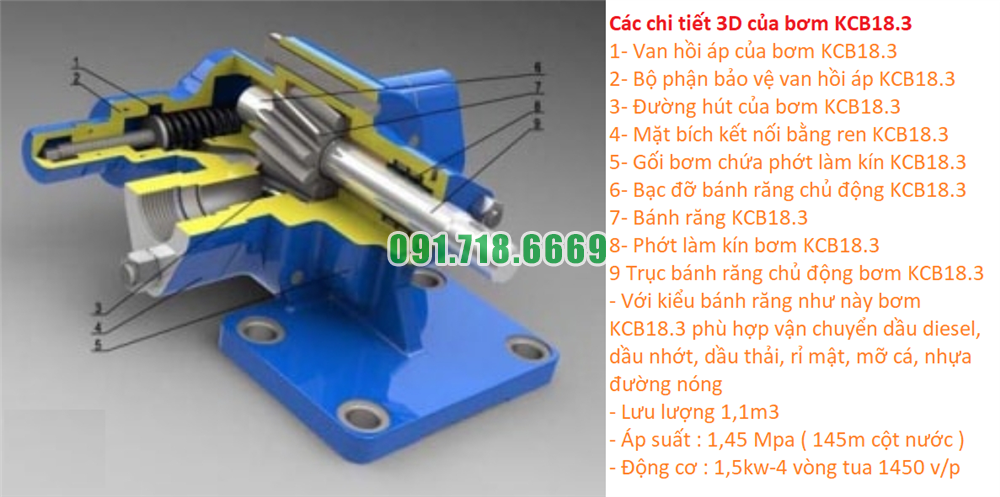

Ảnh đặc điểm chi tiết của bơm bánh răng KCB18.3

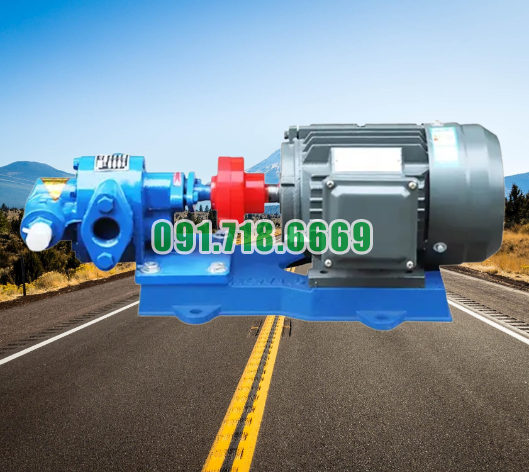

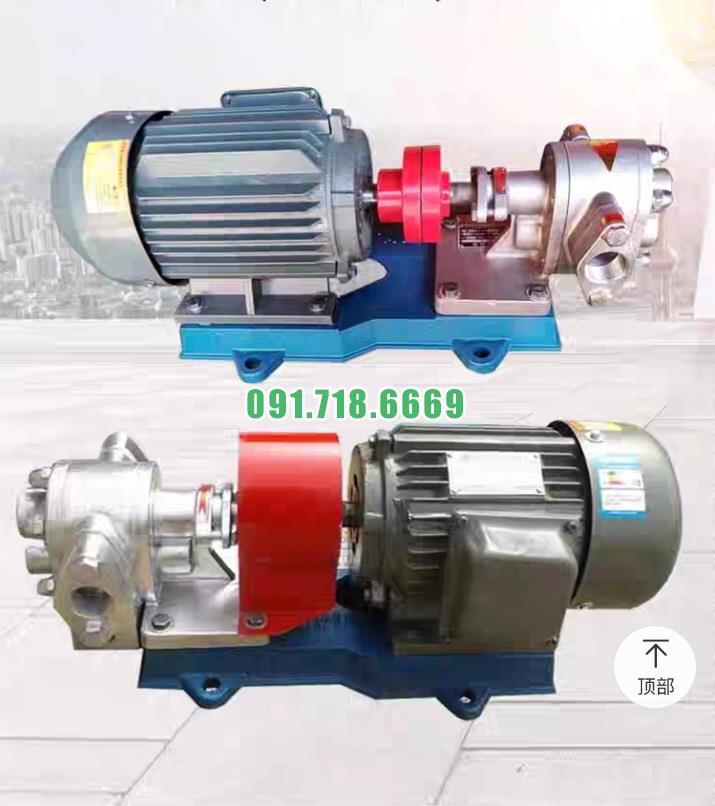

Hình ảnh sản phẩm bơm bánh răng KCB18.3

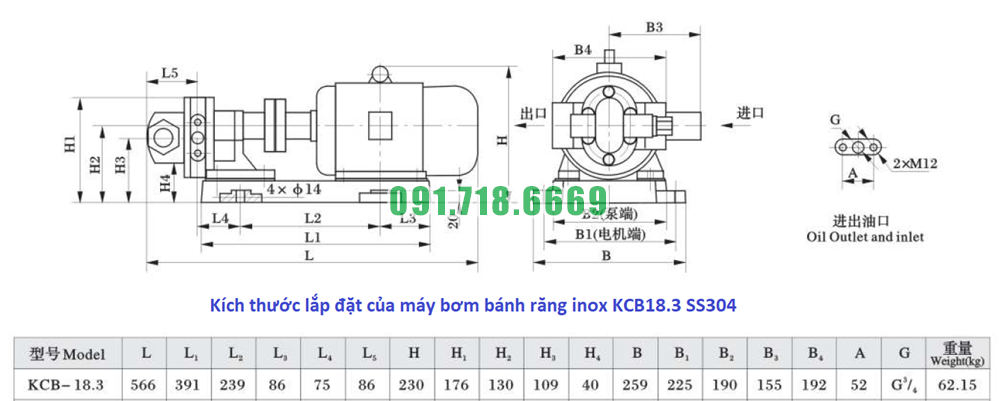

Bản vẽ kỹ thuật của máy bơm bánh răng KCB18.3
Tổng đài liên hệ mua máy bơm bánh răng KCB18.3
