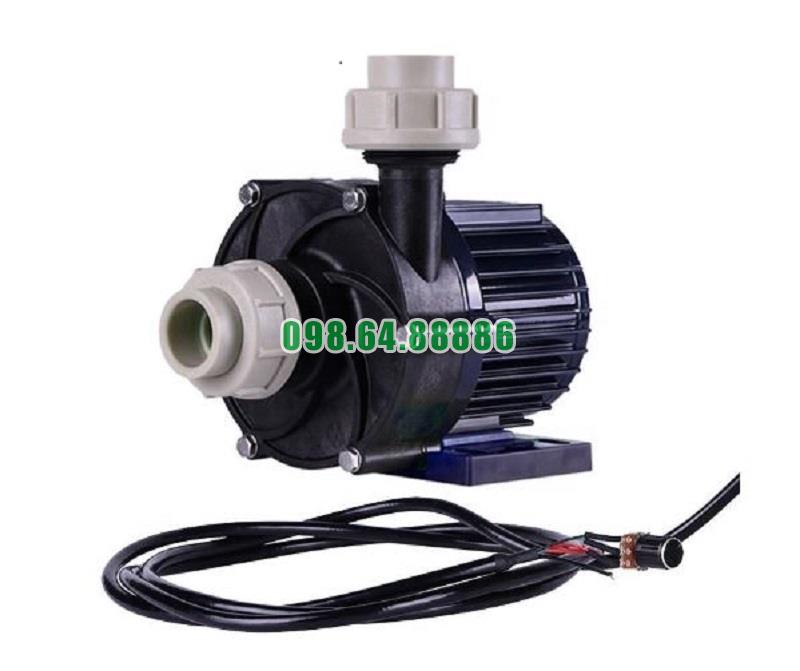

Cấu tạo và nguyên tắc hoạt động của bơm hóa chất 24v TDM-200PERU-DC24
Bơm hóa chất TDM-200PERU-DC24 là dòng bơm ly tâm dẫn động từ, hoạt động với điện áp DC 24V, sử dụng công nghệ nam châm truyền động không tiếp xúc, giúp bơm chất lỏng mà không bị rò rỉ.
1. Cấu tạo của bơm hóa chất TDM-200PERU-DC24
1.1. Động cơ điện DC (24V)
- Cung cấp năng lượng quay cho bơm.
- Hoạt động ổn định với điện áp 24V DC, phù hợp với hệ thống năng lượng mặt trời, xe chở hóa chất, hoặc thiết bị di động.
- Tiết kiệm điện năng, an toàn hơn so với bơm AC.
1.2. Hệ thống nam châm dẫn động từ (Magnetic Drive System)
- Nam châm ngoài (Outer Magnet): Gắn với trục động cơ, tạo từ trường xoay.
- Nam châm trong (Inner Magnet): Gắn với cánh bơm, quay theo từ trường mà không cần tiếp xúc cơ khí.
- Không có trục quay cơ khí, giúp tránh rò rỉ hóa chất, giảm hao mòn và kéo dài tuổi thọ bơm.
1.3. Cánh bơm ly tâm (Impeller)
- Gắn với nam châm trong, quay khi từ trường tác động.
- Tạo lực ly tâm, giúp hút chất lỏng vào và đẩy ra ngoài.
- Làm từ vật liệu chịu hóa chất, phù hợp với axit, bazơ, dung môi hữu cơ.
1.4. Vỏ bơm (Pump Casing)
- Chống ăn mòn, bảo vệ bộ phận bên trong bơm.
- Được làm từ nhựa PP, PVDF hoặc thép không gỉ, chịu được môi trường hóa chất mạnh.
1.5. Khoang chứa nam châm (Containment Shell)
- Ngăn cách giữa nam châm ngoài và nam châm trong, đảm bảo hệ thống kín hoàn toàn.
- Ngăn rò rỉ hóa chất ra ngoài, bảo vệ động cơ và môi trường xung quanh.
1.6. Trục và vòng bi chống ăn mòn (Shaft & Bearings)
- Hỗ trợ cánh bơm quay ổn định, giúp giảm ma sát và kéo dài tuổi thọ.
- Làm từ gốm hoặc hợp kim chống ăn mòn, hoạt động bền bỉ trong hóa chất.
1.7. Đế bơm (Pump Base)
- Giữ bơm cố định, giảm rung động trong quá trình vận hành.
2. Nguyên tắc hoạt động của bơm hóa chất TDM-200PERU-DC24
1️⃣ Cấp nguồn điện (24V DC)
- Khi cấp nguồn, động cơ bắt đầu quay, tạo ra từ trường xoay ở nam châm ngoài.
2️⃣ Nam châm trong quay theo từ trường
- Từ trường của nam châm ngoài kéo nam châm trong quay theo.
- Cánh bơm gắn với nam châm trong cũng quay theo, tạo lực ly tâm.
3️⃣ Hút và đẩy chất lỏng
- Khi cánh bơm quay, nó tạo vùng áp suất thấp ở cửa hút, kéo chất lỏng vào.
- Lực ly tâm đẩy chất lỏng ra cửa xả với áp suất cao hơn.
4️⃣ Hoạt động liên tục, ổn định
- Không có tiếp xúc cơ khí, giúp bơm hoạt động bền bỉ, không gây hao mòn.
- Bơm duy trì lưu lượng ổn định, phù hợp với hệ thống hóa chất công nghiệp.
5️⃣ Dừng bơm
- Khi ngắt nguồn điện, từ trường biến mất, nam châm trong dừng quay, cánh bơm ngừng hoạt động.
- Bơm dừng êm ái, không gây sốc áp suất.
Ứng dụng thực tế nổi bật của bơm hóa chất 24v TDM-200PERU-DC24
Máy bơm hóa chất 24V TDM-200PERU-DC24 có nhiều ứng dụng thực tế trong các ngành công nghiệp và dân dụng nhờ thiết kế nhỏ gọn, an toàn, hiệu suất cao và khả năng bơm các loại chất lỏng ăn mòn. Dưới đây là một số ứng dụng nổi bật:
1. Xử lý nước và hóa chất trong phòng thí nghiệm
- Dùng để bơm dung dịch hóa chất, axit, kiềm trong các hệ thống thử nghiệm.
- Cung cấp hóa chất chính xác cho các quy trình phân tích.
- Ứng dụng trong hệ thống lọc nước RO, khử trùng bằng dung dịch clo hoặc ozone.
2. Hệ thống pha trộn hóa chất công nghiệp
- Dùng trong hệ thống pha trộn axit-bazơ trong sản xuất hóa chất.
- Bơm các dung dịch tẩy rửa, dung môi hữu cơ trong nhà máy chế biến.
- Đảm bảo an toàn khi vận chuyển các chất ăn mòn.
3. Công nghệ xử lý nước thải
- Dùng để bơm hóa chất điều chỉnh pH trong hệ thống xử lý nước.
- Cấp dung dịch keo tụ, lắng cặn trong hệ thống lọc.
- Bơm hóa chất khử trùng nước bằng clo lỏng hoặc hydrogen peroxide.
4. Ngành thực phẩm và dược phẩm
- Cấp các dung dịch vệ sinh, sát khuẩn trong dây chuyền sản xuất thực phẩm.
- Ứng dụng trong quy trình rửa chai lọ, thiết bị y tế bằng hóa chất chuyên dụng.
- Bơm các loại dung dịch phụ gia thực phẩm, hương liệu trong sản xuất.
5. Ứng dụng trong hệ thống năng lượng tái tạo
- Dùng để bơm dung dịch làm mát hoặc dung dịch lưu trữ năng lượng trong hệ thống pin nhiên liệu, pin mặt trời.
- Hỗ trợ tuần hoàn chất lỏng trong các hệ thống nhiệt mặt trời.
6. Ứng dụng trong nông nghiệp công nghệ cao
- Bơm dung dịch dinh dưỡng trong hệ thống thủy canh, khí canh.
- Cấp phân bón, thuốc trừ sâu lỏng trong hệ thống tưới tự động.
- Pha trộn hóa chất bảo vệ thực vật an toàn và hiệu quả.
7. Ứng dụng trong ngành điện tử và mạ điện
- Dùng để bơm dung dịch axit, kiềm trong quá trình mạ kim loại.
- Bơm dung môi rửa sạch bảng mạch điện tử.
- Ứng dụng trong hệ thống sản xuất pin, acquy cần hóa chất đặc biệt.
Với điện áp DC24V, máy bơm TDM-200PERU-DC24 có thể hoạt động an toàn trong các môi trường yêu cầu điện áp thấp, đảm bảo an toàn khi tiếp xúc với hóa chất dễ cháy hoặc môi trường ẩm ướt
Hình ảnh mô tả thông tin Model bơm hóa chất điện áp 24v và 48v

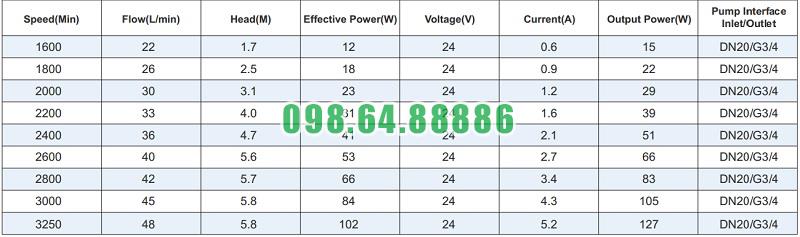

Bảng thông số kỹ thuật bơm hóa chất điện áp 24v và 48v TDM-200PERU-DC24
Đường cong hiệu suất bơm hóa chất điện áp 24v và 48v
Hình ảnh cấu tạo và kích thước bản vẽ chi tiết bơm hóa chất điện 24v và 48v
