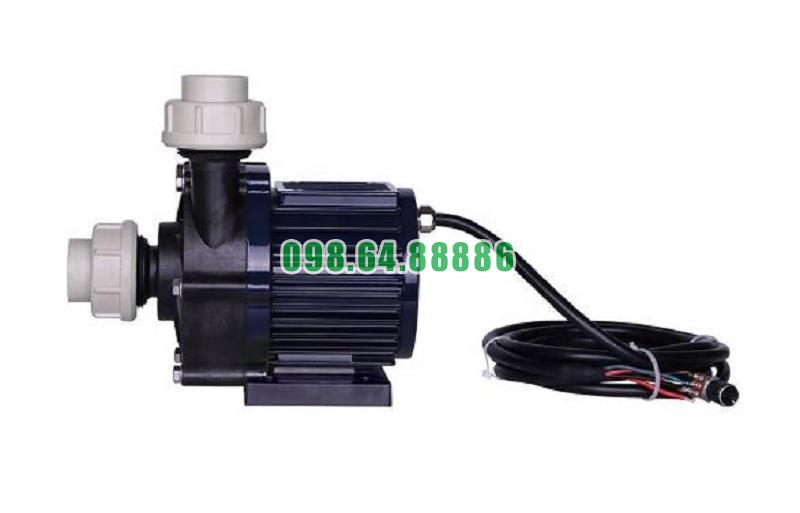

Cấu tạo máy bơm hóa chất điện áp 24v và 48v model TDM-70ERU-DC24 công suất đầu ra 83w
Máy bơm TDM-70ERU-DC24 (hoặc DC48V) có công suất đầu ra 83W, sử dụng công nghệ dẫn động từ (Magnetic Drive) để vận hành an toàn, không rò rỉ. Dưới đây là chi tiết cấu tạo của bơm:
1. Thân bơm (Pump Casing)
- Làm từ nhựa PP (Polypropylene) hoặc PVDF (Polyvinylidene Fluoride), có khả năng chịu hóa chất ăn mòn như axit mạnh (H₂SO₄, HCl), kiềm (NaOH), và dung môi hữu cơ.
- Có cấu trúc bền vững, chống va đập, phù hợp với các hệ thống bơm hóa chất công nghiệp.
- Thiết kế khép kín, đảm bảo không bị rò rỉ khi vận hành.
2. Cánh bơm (Impeller)
- Cánh bơm làm từ PVDF hoặc PTFE, chống ăn mòn và bền bỉ trong môi trường hóa chất khắc nghiệt.
- Thiết kế tối ưu, giúp tạo dòng chảy mạnh, giảm tổn thất áp suất, đảm bảo hiệu suất bơm ổn định.
- Gắn với nam châm vĩnh cửu, liên kết với bộ truyền động từ để quay mà không cần trục cơ khí.
3. Bộ dẫn động từ (Magnetic Drive)
- Sử dụng hệ thống nam châm vĩnh cửu Neodymium, tạo liên kết từ tính giữa động cơ và cánh bơm.
- Loại bỏ hoàn toàn trục cơ khí, giúp ngăn rò rỉ hoàn toàn khi bơm hóa chất độc hại.
- Giảm hao mòn cơ khí, tăng tuổi thọ và giảm nhu cầu bảo trì.
4. Động cơ DC không chổi than (Brushless DC Motor - BLDC)
- Điện áp hoạt động: 24V hoặc 48V, giúp vận hành ổn định, an toàn và tiết kiệm điện.
- Công suất đầu ra 83W, phù hợp cho hệ thống bơm hóa chất có lưu lượng trung bình.
- Động cơ không chổi than giúp giảm ma sát, ít sinh nhiệt, hoạt động êm ái hơn so với động cơ AC.
- Tốc độ quay: 2600 - 2800 vòng/phút, đảm bảo lưu lượng ổn định 42 L/phút.
5. Trục bơm (Shaft)
- Làm từ gốm Ceramic hoặc thép không gỉ SS316, giúp chống ăn mòn tốt trong môi trường hóa chất.
- Kết hợp với vòng bi cao cấp, giúp bơm vận hành trơn tru, ít tiếng ồn và bền bỉ.
6. Hệ thống làm mát (Cooling System)
- Động cơ được thiết kế với tản nhiệt tốt, giúp giảm nhiệt độ trong quá trình hoạt động liên tục.
- Một số phiên bản có quạt làm mát, giúp duy trì hiệu suất trong môi trường nhiệt độ cao.
7. Cổng kết nối đầu vào & đầu ra (Inlet & Outlet)
- Kết nối dạng ren hoặc mặt bích, giúp dễ dàng lắp đặt vào hệ thống đường ống.
- Đường kính ống phù hợp với hệ thống bơm hóa chất tiêu chuẩn, đảm bảo lưu lượng ổn định.
Ứng dụng của máy bơm hóa chất điện áp 24v và 48v model TDM-70ERU-DC24 công suất đầu ra 83w trong sản xuất công nghiệp
Bơm hóa chất TDM-70ERU-DC24 là dòng bơm ly tâm dẫn động từ chuyên dùng để bơm các chất lỏng ăn mòn và độc hại trong môi trường công nghiệp. Với điện áp DC24V hoặc DC48V và công suất đầu ra 83W, bơm có nhiều ứng dụng quan trọng trong các ngành sản xuất.
1. Ngành sản xuất hóa chất
- Bơm axit, kiềm, dung môi hữu cơ trong quá trình sản xuất hóa chất công nghiệp.
- Chuyển hóa chất từ bồn chứa sang bồn trộn hoặc hệ thống pha chế.
- Dùng trong hệ thống lọc hóa chất, giúp vận chuyển chất lỏng một cách ổn định mà không bị rò rỉ nhờ dẫn động từ.
2. Ngành xử lý nước và môi trường
- Bơm hóa chất trong hệ thống xử lý nước thải công nghiệp (châm clo, NaOH, H₂SO₄, PAC…).
- Tuần hoàn nước có chứa hóa chất ăn mòn trong các nhà máy sản xuất.
- Ứng dụng trong xử lý nước biển, nước nhiễm mặn, nhờ thiết kế chống ăn mòn cao.
3. Ngành sản xuất điện tử và bán dẫn
- Bơm hóa chất siêu tinh khiết trong sản xuất linh kiện điện tử, vi mạch, chất bán dẫn.
- Ứng dụng trong hệ thống làm mát bằng chất lỏng hóa học để bảo vệ các thiết bị công nghệ cao.
4. Ngành sản xuất dược phẩm và mỹ phẩm
- Bơm dung môi hữu cơ và các hợp chất hóa học trong sản xuất dược phẩm.
- Bơm các dung dịch có tính ăn mòn nhẹ trong sản xuất mỹ phẩm (nước hoa, dung dịch dưỡng da…).
5. Ngành sản xuất thực phẩm và đồ uống
- Bơm các phụ gia thực phẩm, hương liệu, chất bảo quản có tính ăn mòn nhẹ.
- Ứng dụng trong dây chuyền sản xuất nước giải khát, sữa, bia rượu, giúp vận chuyển các dung dịch cần bảo vệ khỏi nhiễm khuẩn.
6. Hệ thống tuần hoàn làm mát công nghiệp
- Dùng trong hệ thống làm mát bằng dung dịch hóa chất như glycol, nước muối.
- Ứng dụng trong hệ thống điều hòa công nghiệp, kho lạnh, giúp duy trì nhiệt độ ổn định.
Lợi thế của bơm TDM-70ERU-DC24 trong sản xuất công nghiệp
- Dẫn động từ (Magnetic Drive) → Loại bỏ rò rỉ hóa chất, an toàn hơn.
- Chống ăn mòn cao → Phù hợp với hóa chất mạnh, nước biển.
- Điện áp linh hoạt (DC24V/48V) → Có thể sử dụng với hệ thống pin, năng lượng mặt trời, hoặc các ứng dụng di động.
- Tiết kiệm năng lượng (83W) → Phù hợp với các hệ thống cần vận hành liên tục mà không tiêu tốn nhiều điện.

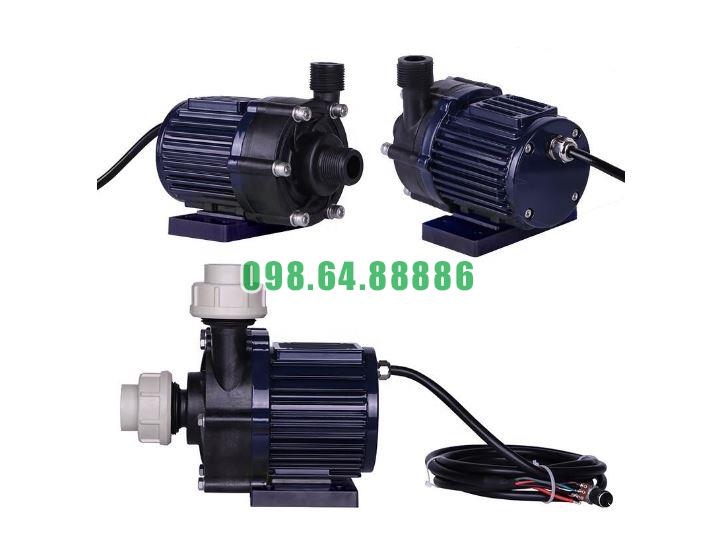

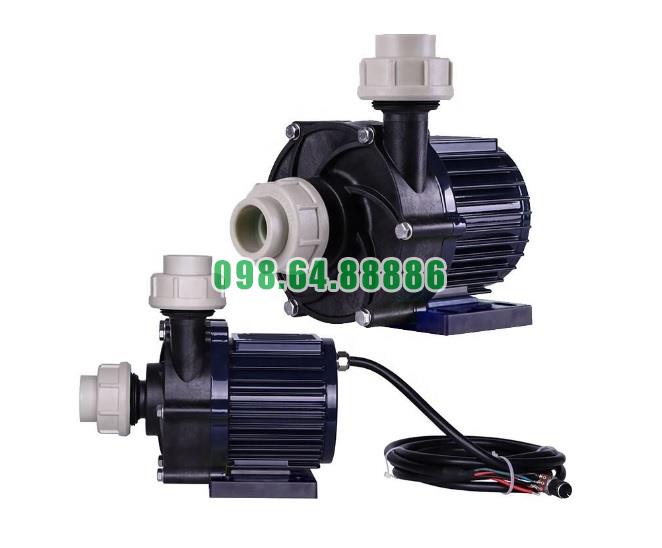

Hình ảnh mô tả

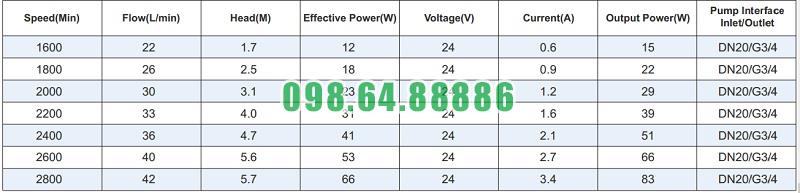

Bảng thông số kỹ thuật bơm hóa chất điện áp 24v và 48v TDM-70ERU-DC24

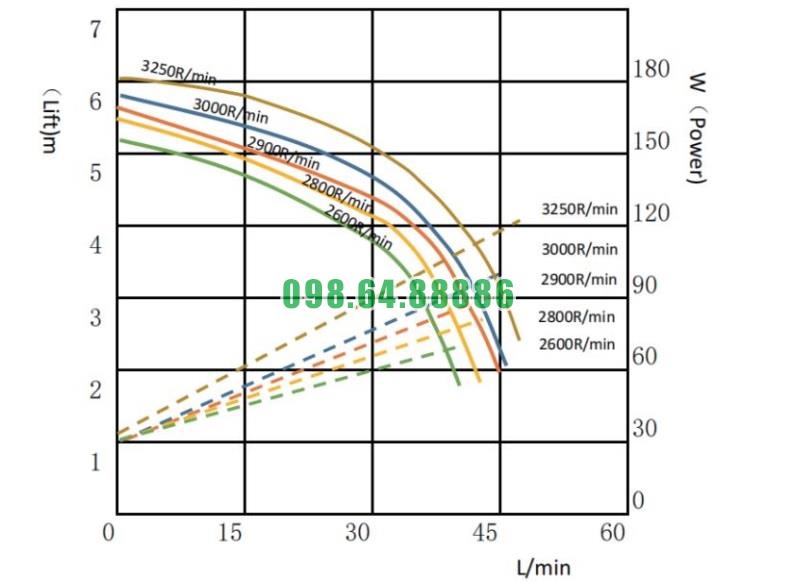

Đường cong hiệu suất bơm hóa chất điện áp 24v và 48v

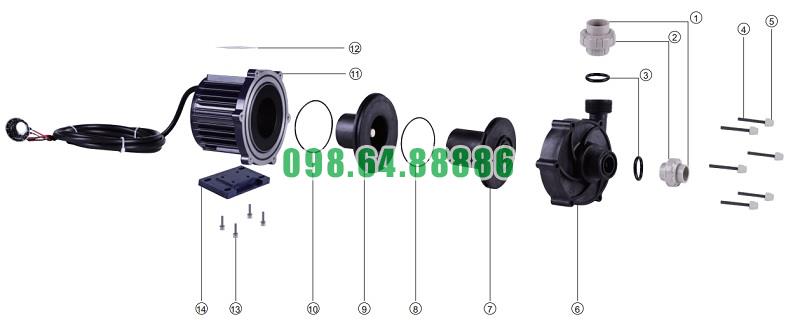

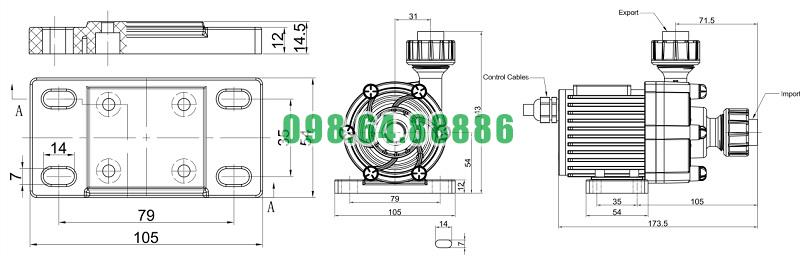

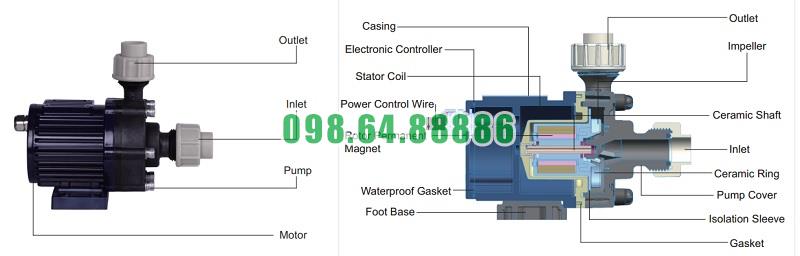

Hình ảnh cấu tạo và kích thước bản vẽ chi tiết bơm hóa chất điện 24v và 48v
