Nguyên lý làm việc ly tâm của Bơm dầu truyền nhiệt RY65-50-160 dựa trên chuyển động quay của bánh công tác để truyền năng lượng cho dầu tải nhiệt. Theo kết cấu dòng RY, cửa hút được bố trí theo hướng trục, cửa xả theo hướng tâm thẳng đứng; cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác.
Từ kết cấu này, quá trình làm việc có thể mô tả theo chu trình: dầu đi vào tâm bánh công tác → bánh công tác quay truyền năng lượng cho dầu → dầu chuyển động từ tâm ra phía ngoài → được dẫn tới cửa xả và tiếp tục tuần hoàn trong hệ thống.
Giai đoạn đầu tiên trong nguyên lý làm việc ly tâm của Bơm dầu truyền nhiệt RY65-50-160 là dầu truyền nhiệt đi vào cửa hút.
Dòng RY có cửa hút bố trí theo hướng trục, vì vậy dòng dầu được dẫn trực tiếp về khu vực trung tâm của bánh công tác.
Đối với model RY65-50-160, theo quy ước ký hiệu của dòng RY, cửa hút có đường kính danh nghĩa 65 mm, còn cửa xả có đường kính danh nghĩa 50 mm.
Bánh công tác là bộ phận trực tiếp tạo ra quá trình chuyển động ly tâm của dầu.
Khi động cơ hoạt động, chuyển động quay được truyền qua khớp nối mềm tới trục bơm. Trục kéo bánh công tác quay với tốc độ thiết kế 2.900 vòng/phút.
Dầu nằm trong các khoang của bánh công tác nhận năng lượng từ chuyển động quay và có xu hướng chuyển từ vùng tâm ra phía ngoài bánh công tác.
Đây chính là giai đoạn cốt lõi của nguyên lý ly tâm trên Bơm dầu truyền nhiệt RY65-50-160.
Khi lượng dầu trong bánh công tác được đẩy về phía ngoài, khu vực trung tâm bánh công tác tiếp tục nhận dầu mới từ cửa hút.
Quá trình này diễn ra liên tục khi bơm vận hành:
Cửa hút → tâm bánh công tác → vùng ngoài bánh công tác → cửa xả.
Nhờ sự quay liên tục của bánh công tác, dòng dầu được duy trì trong toàn bộ hệ thống tuần hoàn.
Sau khi được bánh công tác truyền năng lượng, dầu chuyển động về phía ngoài và được dẫn tới cửa xả.
Theo tài liệu, cửa xả của dòng RY được bố trí hướng tâm theo phương thẳng đứng.
Cách bố trí này phù hợp với hướng chuyển động của dầu sau khi rời vùng ngoài bánh công tác. Dầu sau đó đi qua cửa xả DN50 và tiếp tục vào đường ống tuần hoàn của hệ thống.
Khi bánh công tác truyền năng lượng cho dầu, bơm hình thành đồng thời lưu lượng và cột áp.

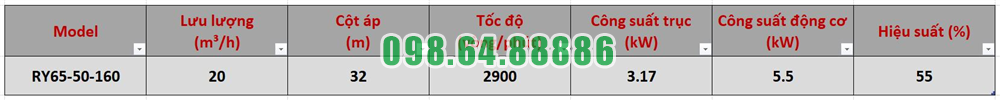

Theo bảng thông số kỹ thuật, Bơm dầu truyền nhiệt RY65-50-160 có điểm làm việc:
Lưu lượng: 20 m³/h
Cột áp: 32 m
Tốc độ quay: 2.900 vòng/phút
Công suất trục: 3,17 kW
Công suất động cơ: 5,5 kW
Hiệu suất: 55%
Trong đó, lưu lượng thể hiện lượng dầu mà bơm vận chuyển, còn cột áp thể hiện mức năng lượng mà bánh công tác truyền cho dòng dầu để thắng trở lực của hệ thống.
Đặc tính làm việc của bơm ly tâm không cố định ở một giá trị lưu lượng duy nhất mà phụ thuộc vào mối quan hệ giữa lưu lượng Q và cột áp H.
Tài liệu dòng RY thể hiện đường đặc tính tổng hợp tại tốc độ khoảng 2.900 vòng/phút và yêu cầu điểm làm việc của hệ thống nằm trong vùng đặc tính phù hợp, ưu tiên khu vực hiệu suất cao.
Với RY65-50-160, điểm được nhà sản xuất công bố là 20 m³/h tại cột áp 32 m.
Bơm ly tâm RY65-50-160 cần có đầy đủ môi chất trong thân bơm trước khi khởi động.
Nhà sản xuất yêu cầu mồi đầy môi chất vào thân bơm, đồng thời quay khớp nối bằng tay để đẩy không khí ra ngoài.
Nếu trong bơm còn nhiều không khí, bánh công tác không thể truyền năng lượng cho dầu một cách ổn định, từ đó ảnh hưởng đến khả năng tạo lưu lượng và cột áp.
Khi khởi động, van hút cần được mở hoàn toàn để dầu liên tục đi vào tâm bánh công tác.
Sau khi bơm đạt tốc độ ổn định và hình thành áp suất xả, van xả được mở từ từ để điều chỉnh lưu lượng. Nhà sản xuất cũng quy định không sử dụng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và làm bơm vận hành không ổn định.
Điều này giúp quá trình ly tâm bên trong bánh công tác được duy trì liên tục và ổn định.
Nguyên lý làm việc ly tâm của Bơm dầu truyền nhiệt RY65-50-160 có thể tóm tắt theo chu trình: dầu đi vào cửa hút hướng trục → tới tâm bánh công tác → bánh công tác quay truyền năng lượng cho dầu → dầu chuyển động từ tâm ra phía ngoài → được dẫn tới cửa xả hướng tâm → tiếp tục tuần hoàn trong hệ thống.
Với tốc độ 2.900 vòng/phút, quá trình ly tâm giúp RY65-50-160 đạt điểm làm việc lưu lượng 20 m³/h và cột áp 32 m. Vì vậy, bánh công tác, tốc độ quay và khả năng cấp dầu liên tục tại cửa hút là những yếu tố cốt lõi quyết định nguyên lý làm việc của Bơm dầu truyền nhiệt RY65-50-160.

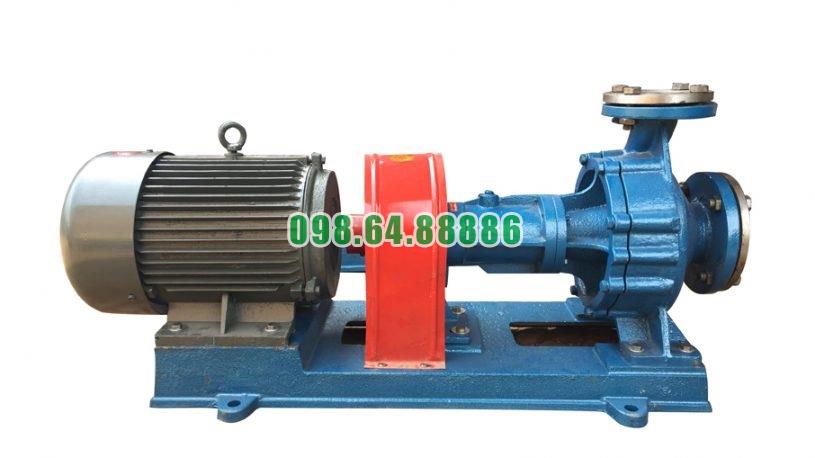

Thiết kế tối ưu hóa độ đồng tâm giữa động cơ và Bơm dầu truyền nhiệt RY65-50-160 được thể hiện qua cách bố trí bơm và động cơ trên cùng một bệ máy, liên kết trực tiếp bằng khớp nối mềm và có yêu cầu căn chỉnh sai lệch rất cụ thể. Đây là yếu tố quan trọng giúp cụm truyền động duy trì trạng thái ổn định khi bơm làm việc ở tốc độ 2.900 vòng/phút.
Theo tài liệu kỹ thuật, Bơm dầu truyền nhiệt RY65-50-160 và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền động thông qua khớp nối mềm.
Cách bố trí này tạo một nền đỡ chung cho cả hai thiết bị, giúp vị trí tương quan giữa trục động cơ và trục bơm dễ được kiểm soát hơn trong quá trình lắp đặt.
Dòng RY sử dụng khớp nối mềm kiểu ba chấu để truyền mô-men từ động cơ sang trục bơm.
Đường truyền động được bố trí theo trật tự:
Động cơ → khớp nối mềm → trục bơm → bánh công tác
Việc truyền động trực tiếp theo một trục giúp giảm các cơ cấu trung gian và tạo điều kiện thuận lợi cho việc duy trì độ đồng tâm giữa động cơ với bơm.
Một điểm quan trọng trong thiết kế tối ưu hóa độ đồng tâm giữa động cơ và Bơm dầu truyền nhiệt RY65-50-160 là yêu cầu căn chỉnh chính xác tại khớp nối.
Theo tài liệu, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm.
Giới hạn này giúp kỹ thuật viên có tiêu chuẩn cụ thể để kiểm tra trước khi đưa bơm vào vận hành.
Ngoài độ đồng tâm, khoảng cách giữa hai đầu trục cũng phải được kiểm soát. Tài liệu quy định khe hở giữa trục bơm và trục động cơ khoảng 2–3 mm.
Khe hở phù hợp giúp khớp nối mềm làm việc đúng vị trí thiết kế và hạn chế việc hai đầu trục tác động trực tiếp lên nhau.
Để duy trì độ đồng tâm chính xác, toàn bộ cụm bơm – động cơ phải được đặt trên nền ổn định.
Nhà sản xuất yêu cầu sau khi đặt cụm máy lên móng phải lắp bu lông móng và dùng thước thủy để cân bằng bệ máy trước khi siết chặt.
Bệ máy cân bằng giúp hạn chế hiện tượng nghiêng hoặc xoắn bệ làm thay đổi vị trí tương quan giữa hai trục.
Thân ổ trục của dòng RY chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.
Hai ổ bi giúp trục bơm duy trì vị trí ổn định trong quá trình quay. Đây là yếu tố hỗ trợ trực tiếp cho việc giữ đường tâm trục bơm tương đối ổn định so với đường tâm trục động cơ.
Đối với RY65-50-160 vận hành ở tốc độ 2.900 vòng/phút, sự ổn định của cụm ổ trục đặc biệt quan trọng.
Tài liệu xác định trục bơm và trục động cơ không đồng tâm là một trong những nguyên nhân gây rung mạnh và tiếng ồn lớn. Biện pháp xử lý là căn chỉnh lại độ đồng tâm giữa hai trục.
Vì vậy, thiết kế và căn chỉnh đồng tâm chính xác giúp hạn chế:
Rung động của cụm máy.
Tải bất thường lên ổ bi.
Ma sát tăng tại cụm rôto.
Tiếng ồn trong quá trình vận hành.
Lệch tâm giữa bơm và động cơ cũng được tài liệu xác định là một nguyên nhân gây ổ bi quá nóng.
Khi hai trục được căn chỉnh đúng, tải từ khớp nối truyền sang trục bơm được phân bố hợp lý hơn, giúp cụm ổ bi làm việc ổn định.
Nếu bơm và động cơ bị lệch tâm, tài liệu cho biết ma sát của rôto có thể tăng, kéo theo công suất tiêu thụ của bơm tăng cao.
Do đó, duy trì độ đồng tâm tốt không chỉ giúp bơm chạy êm mà còn góp phần giữ cụm rôto quay đúng vị trí thiết kế.
Sau khi bơm và động cơ đã được căn chỉnh đồng tâm, cần tránh để tải trọng bên ngoài làm thay đổi vị trí của cụm bơm.
Tài liệu yêu cầu đường ống hút và đường ống đẩy phải có giá đỡ hoặc hệ thống treo độc lập, không để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Điều này giúp hạn chế lực kéo hoặc đẩy thân bơm làm sai lệch đường tâm đã được căn chỉnh.
Trước khi khởi động, cần quay khớp nối bằng tay để kiểm tra khả năng chuyển động của cụm rôto.
Nếu xuất hiện tiếng cọ xát hoặc điểm kẹt, phải kiểm tra và xử lý trước khi đóng điện.
Bước kiểm tra này giúp xác nhận trục bơm đang quay tương đối nhẹ và không có dấu hiệu bất thường sau khi căn chỉnh.
Thiết kế tối ưu hóa độ đồng tâm giữa động cơ và Bơm dầu truyền nhiệt RY65-50-160 dựa trên sự kết hợp giữa bệ máy chung, khớp nối mềm kiểu ba chấu, hai ổ bi định vị trục và yêu cầu căn chỉnh chính xác.
Nhà sản xuất quy định sai lệch tại vành ngoài khớp nối không quá 0,1 mm, khe hở hai đầu trục khoảng 2–3 mm, đồng thời yêu cầu cân bằng bệ máy và đỡ đường ống độc lập. Những yếu tố này giúp duy trì độ đồng tâm giữa động cơ và RY65-50-160, qua đó hạn chế rung động, nóng ổ bi và ma sát rôto trong quá trình vận hành.
