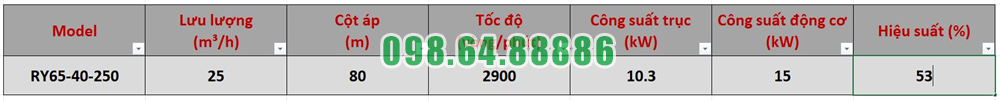

Bơm dầu truyền nhiệt RY65-40-250 trong hệ thống gia nhiệt được thiết kế chuyên dụng cho nhiệm vụ tuần hoàn dầu nóng ở nhiệt độ cao. Model này có thông số làm việc 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và công suất động cơ 15 kW, phù hợp với các hệ thống cần duy trì dòng dầu ổn định và vượt qua trở lực đường ống tương đối lớn.
Điểm đáng chú ý của RY65-40-250 nằm ở kết cấu cơ khí gọn, khả năng chịu nhiệt, cụm ổ trục chắc chắn và giải pháp tản nhiệt tự nhiên.
RY65-40-250 sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cách bố trí này giúp thân bơm, trục và cụm ổ trục tạo thành một kết cấu tập trung.
Hai bộ vòng bi bên trong thân ổ trục có nhiệm vụ đỡ và định vị rôto, giúp trục duy trì ổn định khi quay ở tốc độ 2.900 vòng/phút.
Thiết kế này vừa tạo độ cứng vững cho cụm bơm, vừa thuận tiện khi tháo lắp và bảo dưỡng.
Bơm có cửa hút bố trí theo hướng trục và cửa xả theo hướng tâm thẳng đứng.
Với model RY65-40-250, ký hiệu 65 thể hiện đường kính danh nghĩa cửa hút 65 mm, còn 40 là đường kính danh nghĩa cửa xả 40 mm.
Cách bố trí này phù hợp với nguyên lý bơm ly tâm, giúp dầu đi trực tiếp vào tâm bánh công tác trước khi được tăng năng lượng và đưa ra đường xả.
Số 250 trong tên RY65-40-250 thể hiện đường kính ngoài danh nghĩa của bánh công tác là 250 mm.
Bánh công tác được lắp trên trục và nhận mô-men từ động cơ thông qua khớp nối. Khi quay, bánh công tác truyền năng lượng cho dầu tải nhiệt và tạo ra lưu lượng, cột áp cần thiết cho hệ thống gia nhiệt.
Sự kết hợp giữa bánh công tác 250 mm và tốc độ 2.900 vòng/phút giúp bơm đạt điểm làm việc 25 m³/h và cột áp 80 m theo thông số đã xác định.
RY65-40-250 sử dụng khớp nối mềm kiểu ba chấu để truyền mô-men từ động cơ sang trục bơm.
Khớp nối giúp hệ truyền động có độ linh hoạt nhất định, đồng thời hỗ trợ giảm ảnh hưởng của rung động và sai lệch rất nhỏ giữa hai trục.
Đây là đặc điểm hữu ích đối với bơm làm việc liên tục trong hệ thống dầu nóng, nơi độ ổn định cơ học của trục và ổ bi rất quan trọng.
Một trong những đặc điểm thiết kế nổi bật nhất của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Giải pháp này giúp RY65-40-250 giảm số lượng thiết bị phụ trợ, làm cụm bơm gọn hơn và đơn giản hóa quá trình lắp đặt.
Đối với hệ thống gia nhiệt công nghiệp, việc không cần bố trí riêng một mạch nước làm mát cho bơm cũng giúp giảm thêm đường ống và các điểm cần bảo dưỡng.
Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ môi chất không vượt quá 350°C.
Khả năng này giúp Bơm dầu truyền nhiệt RY65-40-250 trong hệ thống gia nhiệt phù hợp với các vòng tuần hoàn dầu nóng cần làm việc ở nhiệt độ cao.
Tuy nhiên, khi vận hành với dầu nóng, bơm vẫn cần được gia nhiệt từ từ để hạn chế ảnh hưởng của giãn nở nhiệt.
RY65-40-250 sử dụng bộ chèn làm kín packing kết hợp phớt dầu cao su chịu nhiệt.
Packing được bố trí tại khu vực trục đi qua nắp bơm để hạn chế dầu truyền nhiệt rò ra ngoài. Phớt dầu hỗ trợ bảo vệ vùng ổ trục và giữ dầu bôi trơn.
Cấu trúc làm kín này phù hợp với đặc điểm làm việc của bơm dầu truyền nhiệt và thuận tiện khi cần kiểm tra hoặc thay thế trong quá trình bảo dưỡng.
Thân ổ trục của dòng RY chứa hai bộ vòng bi.
Các ổ bi giữ trục đúng vị trí, hạn chế rung và giúp bánh công tác quay ổn định. Đây là đặc điểm quan trọng đối với RY65-40-250 vì bơm làm việc ở tốc độ cao và thường được sử dụng trong hệ thống tuần hoàn liên tục.
Việc bôi trơn đúng cho ổ bi cũng có ảnh hưởng trực tiếp đến độ ổn định của toàn bộ cụm bơm.

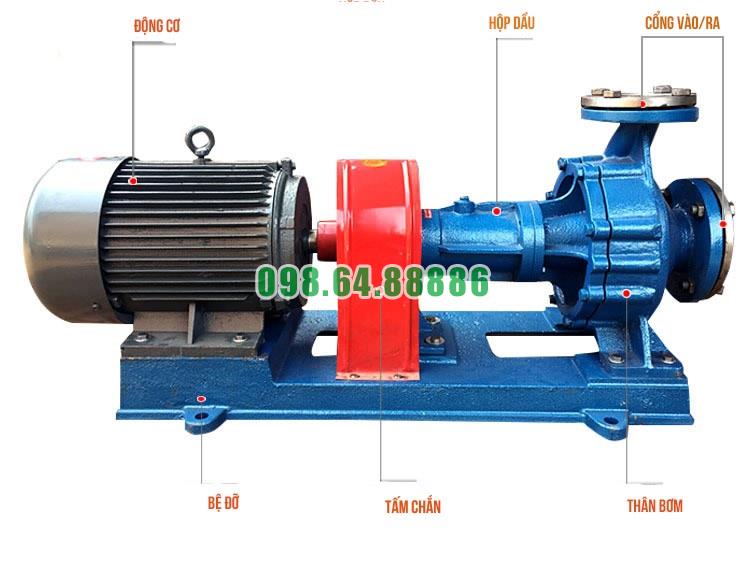

RY65-40-250 được bố trí cùng động cơ trên một bệ máy chung.
Thiết kế này giúp việc căn chỉnh đồng tâm giữa trục bơm và trục động cơ thuận tiện hơn, đồng thời tạo thành một cụm thiết bị chắc chắn.
Khi lắp đặt đúng kỹ thuật và đường ống có giá đỡ độc lập, tải trọng từ hệ thống đường ống sẽ không truyền trực tiếp lên thân bơm, giúp duy trì độ ổn định lâu dài.
Đặc điểm thiết kế nổi bật của Bơm dầu truyền nhiệt RY65-40-250 trong hệ thống gia nhiệt tập trung ở kết cấu đỡ một phía chắc chắn, cửa hút hướng trục, cửa xả hướng tâm, bánh công tác danh nghĩa 250 mm, khớp nối mềm ba chấu, cụm ổ trục hai vòng bi và hệ thống làm kín phù hợp với dầu nóng.
Đặc biệt, cơ chế tản nhiệt tự nhiên và khả năng làm việc với môi chất tới 350°C giúp RY65-40-250 phù hợp với nhiều hệ thống tuần hoàn dầu tải nhiệt công nghiệp. Với thông số 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, model này nổi bật ở sự kết hợp giữa khả năng chịu nhiệt, độ ổn định cơ khí và tính gọn gàng trong lắp đặt.
Bơm dầu truyền nhiệt RY65-40-250 được sử dụng để tuần hoàn dầu nóng trong hệ thống lò hơi tải nhiệt, đưa dầu từ nguồn gia nhiệt đến các thiết bị sử dụng nhiệt rồi quay trở lại lò. Với lưu lượng 25 m³/h, cột áp 80 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, model này phù hợp với những hệ thống có yêu cầu tuần hoàn dầu ổn định và liên tục.
Trong hệ thống lò hơi tải nhiệt, dầu được gia nhiệt tại lò rồi được RY65-40-250 đưa qua đường ống đến các thiết bị cần sử dụng nhiệt.
Sau khi truyền một phần nhiệt lượng, dầu giảm nhiệt và quay trở lại lò để tiếp tục được gia nhiệt. Quá trình này tạo thành một vòng tuần hoàn khép kín và diễn ra liên tục trong suốt thời gian hệ thống hoạt động.
Bơm dầu truyền nhiệt RY65-40-250 có lưu lượng 25 m³/h tại điểm làm việc tương ứng.
Khi lưu lượng này phù hợp với thiết kế của hệ thống, dầu nóng được đưa đến các thiết bị sử dụng nhiệt đều hơn, giúp duy trì quá trình truyền nhiệt liên tục.
Dòng tuần hoàn ổn định cũng giúp hạn chế tình trạng dầu bị lưu lại quá lâu tại khu vực có nhiệt độ cao.
Trong hệ thống lò hơi tải nhiệt, dầu phải đi qua nhiều đường ống, van, co nối và thiết bị trao đổi nhiệt.
Các bộ phận này tạo ra trở lực đối với dòng dầu. Với cột áp 80 m, RY65-40-250 có thể đáp ứng những hệ thống có yêu cầu cột áp tương ứng, giúp dầu tiếp tục lưu thông qua toàn bộ vòng tuần hoàn.
Tuy nhiên, tổng trở lực thực tế vẫn cần được đối chiếu với đặc tính của bơm trước khi lựa chọn.
Một hệ thống lò hơi tải nhiệt có thể cấp dầu nóng cho nhiều thiết bị cùng lúc như bình phản ứng, bồn gia nhiệt hoặc thiết bị trao đổi nhiệt.
Bơm dầu truyền nhiệt RY65-40-250 có thể đưa dầu đến đường ống phân phối chung trước khi chia sang từng nhánh sử dụng nhiệt.
Để hệ thống hoạt động hiệu quả, các nhánh cần được cân bằng lưu lượng phù hợp với nhu cầu thực tế.
Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.
Đây là đặc điểm phù hợp với môi chất dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Thiết kế tản nhiệt tự nhiên của dòng RY cũng giúp giảm sự phụ thuộc vào hệ thống làm mát bằng nước truyền thống.
Hiệu quả của hệ thống không chỉ phụ thuộc vào khả năng tạo nhiệt của lò mà còn phụ thuộc vào khả năng vận chuyển nhiệt đến đúng vị trí cần sử dụng.
RY65-40-250 giữ vai trò duy trì dòng dầu liên tục giữa lò và thiết bị công nghệ. Nếu lưu lượng tuần hoàn giảm mạnh, khả năng truyền nhiệt của hệ thống cũng bị ảnh hưởng.
Vì vậy, trạng thái hoạt động ổn định của bơm có vai trò quan trọng đối với toàn bộ hệ thống lò hơi tải nhiệt.
Trước khi khởi động, thân bơm phải được mồi đầy dầu và loại bỏ không khí khỏi hệ thống.
Khi làm việc với dầu nóng, cần gia nhiệt bơm từ từ trước khi vận hành chính thức. Van hút phải mở hoàn toàn, còn van xả được mở dần sau khi bơm đạt tốc độ ổn định.
Trong quá trình làm việc cần thường xuyên theo dõi áp suất cửa xả, độ rung, nhiệt độ ổ bi và tình trạng rò rỉ để duy trì vòng tuần hoàn dầu an toàn và ổn định.
Ứng dụng Bơm dầu truyền nhiệt RY65-40-250 trong hệ thống lò hơi tải nhiệt tập trung vào nhiệm vụ tuần hoàn dầu nóng liên tục giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt.
Với thông số 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY65-40-250 có thể đáp ứng những hệ thống có yêu cầu tương ứng về lưu lượng và cột áp.
Khi được lựa chọn đúng điểm làm việc, lắp đặt chính xác và vận hành đúng kỹ thuật, Bơm dầu truyền nhiệt RY65-40-250 giúp duy trì dòng dầu ổn định và hỗ trợ quá trình truyền nhiệt liên tục cho toàn bộ hệ thống lò hơi tải nhiệt.

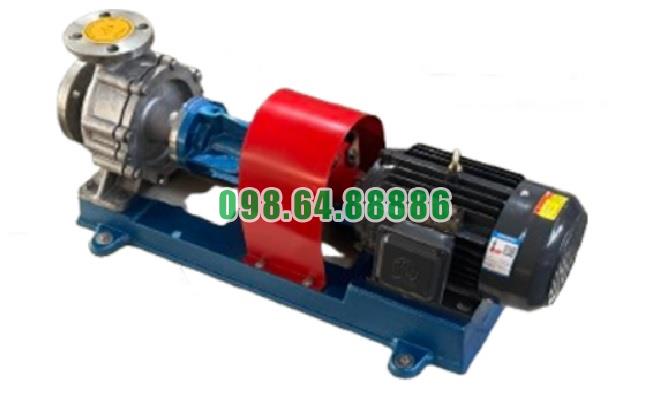

Bơm ly tâm dầu tải nhiệt RY65-40-250 Lưu lượng 25 m3/h, công suất 15 kW, cột áp 80 m
