Tìm hiểu thân bơm trong cấu tạo Bơm dầu truyền nhiệt RY125-80-250
Thân bơm là bộ phận tạo nên khoang làm việc chính của Bơm dầu truyền nhiệt RY125-80-250. Dầu truyền nhiệt đi vào qua cửa hút, chuyển động qua bánh công tác rồi được thân bơm dẫn đến cửa xả để tiếp tục tuần hoàn trong hệ thống. Vì tiếp xúc trực tiếp với dầu nóng và chịu áp lực trong quá trình vận hành, thân bơm phải có kết cấu chắc chắn, vật liệu phù hợp và khả năng làm kín ổn định.
Trong thực tế, nhiều người thường tập trung vào công suất hoặc lưu lượng mà bỏ qua vai trò của vỏ bơm dầu nóng. Tuy nhiên, hình dạng khoang bơm, độ chính xác của cửa hút – cửa xả, chất lượng mặt ghép và khả năng chịu nhiệt của thân bơm đều ảnh hưởng đến hiệu suất cũng như độ an toàn của thiết bị.
Thân bơm RY125-80-250 là bộ phận nào?
Thân bơm, còn được gọi là vỏ bơm hoặc pump casing, là phần vỏ bao quanh bánh công tác và khoang dẫn dầu. Bộ phận này liên kết với đường ống hút, đường ống xả, nắp bơm và các vị trí lắp đặt trên bệ máy. Khi máy hoạt động, thân bơm giữ cho dòng dầu đi theo hướng được thiết kế thay vì phát tán ra bên ngoài.
Bơm dầu truyền nhiệt RY125-80-250 thuộc dòng bơm ly tâm một tầng, trục ngang. Do đó, thân bơm được thiết kế để làm việc đồng bộ với bánh công tác và cụm trục của model này. Ký hiệu RY125-80-250 thường thể hiện cấu hình kích thước danh nghĩa của bơm, trong đó 125 và 80 liên quan đến đường kính cửa hút, cửa xả, còn 250 thường liên quan đến kích thước bánh công tác. Cách quy ước có thể thay đổi theo từng nhà sản xuất, vì vậy kích thước thực tế cần được kiểm tra trên bản vẽ hoặc catalogue sản phẩm.

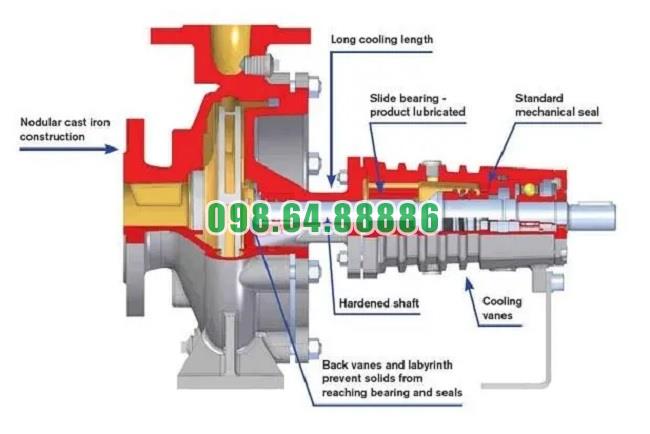

Cấu tạo thân bơm RY125-80-250
Khoang dẫn dầu bên trong
Khoang bên trong là phần quan trọng nhất của thân bơm. Đây là nơi tiếp nhận dòng dầu có vận tốc cao sau khi ra khỏi bánh công tác và hướng dòng dầu về phía cửa xả. Hình dạng khoang được tính toán để giảm tổn thất thủy lực, hạn chế dòng xoáy không cần thiết và hỗ trợ quá trình chuyển đổi một phần động năng thành áp năng.
Bề mặt trong thân bơm cần có độ hoàn thiện phù hợp. Nếu bề mặt bị rỗ, xước sâu hoặc bám nhiều cặn dầu, dòng chảy sẽ bị cản trở. Khi đó, lưu lượng và cột áp có thể giảm, đồng thời mức tiêu thụ năng lượng của máy bơm tăng lên.
Cửa hút và cửa xả
Cửa hút là vị trí dầu truyền nhiệt đi vào thân bơm. Cửa xả là vị trí dầu rời khỏi bơm sau khi được bánh công tác truyền năng lượng. Hai cửa này phải có kích thước, vị trí và kiểu kết nối phù hợp với đường ống của hệ thống.
Đối với RY125-80-250, việc lắp đặt cần căn cứ vào đúng kích thước mặt bích của sản phẩm thực tế. Không nên chỉ dựa vào tên model để tự xác định số lỗ bu lông, đường kính vòng lỗ hoặc chiều dày mặt bích. Sai lệch tại vị trí kết nối có thể làm phát sinh lực tác động lên thân bơm, gây rung và rò rỉ dầu.
Mặt ghép của thân bơm
Thân bơm thường có các mặt ghép với nắp bơm hoặc các chi tiết bao quanh khoang làm việc. Đây là khu vực cần được gia công phẳng và bảo đảm độ kín. Gioăng, phớt hoặc vật liệu làm kín được bố trí tại các mặt ghép để hạn chế dầu truyền nhiệt thoát ra ngoài.
Trong quá trình vận hành, thân bơm và các chi tiết liên kết có thể giãn nở do nhiệt. Vì vậy, độ phẳng của mặt ghép, chất lượng gioăng và lực siết bu lông phải được kiểm soát. Nếu siết quá lỏng, dầu có thể rò rỉ. Nếu siết quá chặt hoặc không đều, mặt ghép có thể bị biến dạng.
Vị trí lắp trên bệ máy
Thân bơm được liên kết với bệ đỡ để giữ toàn bộ cụm bơm ổn định. Bệ máy phải đủ cứng và có bề mặt phẳng. Các bu lông chân bơm cần được siết đều, tránh tạo ứng suất lệch lên thân bơm.
Đường ống cũng phải có giá đỡ riêng. Không nên dùng bu lông mặt bích để kéo đường ống về phía cửa hút hoặc cửa xả của thân bơm. Lực ép từ đường ống có thể làm sai lệch vị trí thân bơm, ảnh hưởng đến độ đồng tâm và làm tăng nguy cơ nứt hoặc rò rỉ tại mặt ghép.
Vật liệu chế tạo thân bơm
Thân bơm của dòng RY có thể được chế tạo từ gang, thép đúc hoặc inox tùy từng cấu hình. Trong các tài liệu kỹ thuật của dòng bơm này, thép đúc thường được sử dụng cho thân bơm vì có độ bền cơ học tốt, chịu áp lực và phù hợp với môi trường dầu truyền nhiệt ở nhiệt độ cao.
Gang có ưu điểm là độ cứng tốt, khả năng đúc thuận lợi và chi phí hợp lý. Tuy nhiên, việc lựa chọn gang hay thép đúc phải dựa trên nhiệt độ, áp suất, đặc tính dầu và yêu cầu vận hành cụ thể. Inox thường được cân nhắc khi hệ thống cần khả năng chống ăn mòn cao hơn hoặc khi môi chất có tính chất đặc biệt.
Không nên mặc định thân bơm RY125-80-250 ở mọi nơi đều có cùng một vật liệu. Cùng một model có thể được cung cấp với vật liệu khác nhau theo yêu cầu của người dùng. Khi mua thân bơm thay thế, cần xác nhận mác vật liệu, phương pháp đúc, tiêu chuẩn gia công và giới hạn nhiệt độ làm việc.
Vai trò của thân bơm trong quá trình vận hành
Dẫn dòng dầu truyền nhiệt
Thân bơm định hướng dòng dầu từ cửa hút đến cửa xả. Sau khi bánh công tác quay, dầu được đẩy ra vùng bên ngoài với vận tốc lớn. Khoang thân bơm tiếp nhận dòng dầu này và dẫn về cửa xả một cách ổn định.
Nếu khoang bơm có hình dạng không phù hợp hoặc bị biến dạng, dòng dầu sẽ xuất hiện xoáy và tổn thất nhiều hơn. Điều này làm giảm hiệu quả truyền năng lượng của bánh công tác, khiến bơm khó đạt điểm làm việc theo thiết kế.
Chịu nhiệt và chịu áp lực
Thân bơm phải chịu được nhiệt độ cao của dầu truyền nhiệt, đồng thời chịu áp suất phát sinh trong quá trình bơm. Nhiều cấu hình của dòng RY được thiết kế để xử lý dầu truyền nhiệt ở nhiệt độ lên đến khoảng 350°C khi sử dụng đúng vật liệu và điều kiện vận hành.
Ngoài nhiệt độ liên tục, thân bơm còn chịu tác động của quá trình khởi động, dừng máy và thay đổi nhiệt độ. Việc làm nóng hoặc làm nguội quá nhanh có thể tạo ứng suất nhiệt. Nếu tình trạng này lặp lại nhiều lần, thân bơm có nguy cơ bị nứt, cong vênh hoặc suy giảm độ kín.
Bảo vệ bánh công tác và khoang bơm
Thân bơm bao quanh bánh công tác, giúp giữ các chi tiết bên trong ở đúng vị trí và hạn chế tác động từ môi trường bên ngoài. Khi thân bơm còn nguyên vẹn, dầu nóng được giữ trong khoang làm việc và nguy cơ bắn ra ngoài được giảm bớt.
Tuy nhiên, thân bơm chỉ bảo đảm chức năng này khi các mặt ghép, gioăng và vị trí liên kết được lắp đúng. Một vết nứt nhỏ hoặc điểm rò rỉ không được xử lý có thể trở nên nghiêm trọng khi nhiệt độ và áp suất tăng.
Thân bơm ảnh hưởng thế nào đến hiệu suất RY125-80-250?
Hiệu suất của Bơm dầu truyền nhiệt RY125-80-250 không chỉ phụ thuộc vào động cơ và bánh công tác. Tình trạng thân bơm cũng có ảnh hưởng rõ rệt đến lưu lượng, cột áp và mức tiêu thụ điện.
Khi lòng thân bơm bị mài mòn, khoảng hở giữa thân bơm và bánh công tác tăng lên. Dầu có thể bị hồi lưu nhiều hơn trong khoang bơm, làm giảm khả năng tạo áp. Ngược lại, nếu khoảng hở quá nhỏ hoặc thân bơm bị biến dạng, bánh công tác có thể cọ xát khi máy nóng lên.
Cặn dầu, mạt kim loại hoặc vật lạ trong khoang bơm cũng làm tăng sức cản dòng chảy. Vì vậy, một thân bơm nhìn bên ngoài còn nguyên vẹn vẫn có thể ảnh hưởng đến hiệu suất nếu bề mặt bên trong đã bị rỗ, bám cặn hoặc mòn không đều.
Một bảng thông số tham khảo của model RY125-80-250 có thể ghi nhận lưu lượng khoảng 160 m³/h, cột áp khoảng 60 m và tốc độ khoảng 2.970 vòng/phút. Đây là thông số của một cấu hình cụ thể, không nên dùng để thay thế thông số xác nhận từ nhà sản xuất. Khi đánh giá thân bơm, cần so sánh kết quả vận hành với đúng cấu hình máy đang sử dụng.
Dấu hiệu cần kiểm tra thân bơm
Rò rỉ dầu quanh mặt ghép
Dầu xuất hiện ở mặt ghép, khu vực cửa xả hoặc chân thân bơm là dấu hiệu cần kiểm tra. Nguyên nhân có thể là gioăng bị chai, mặt ghép bị xước, bu lông lỏng hoặc thân bơm đã xuất hiện vết nứt.
Với dầu truyền nhiệt, không nên xử lý rò rỉ khi thân bơm còn ở nhiệt độ cao. Cần dừng thiết bị theo quy trình, cô lập nguồn nhiệt và chờ hệ thống giảm về mức an toàn trước khi tháo kiểm tra.
Rung động và tiếng ồn bất thường
Rung động tăng có thể liên quan đến bệ máy, đường ống, độ đồng tâm hoặc các chi tiết quay. Tuy nhiên, thân bơm cũng cần được kiểm tra nếu rung xuất hiện sau khi tháo lắp hoặc sau một thời gian vận hành ở nhiệt độ cao.
Thân bơm bị lắp lệch, mặt đáy không phẳng, có vật lạ bên trong hoặc có vết nứt đều có thể gây rung. Nếu tiếp tục chạy máy trong tình trạng này, hư hỏng có thể lan sang bánh công tác, trục và ổ đỡ.
Lưu lượng và cột áp giảm
Khi lưu lượng hoặc cột áp giảm, cần kiểm tra cả hệ thống đường ống, tình trạng dầu và bánh công tác trước khi kết luận thân bơm bị hỏng. Nếu thân bơm có cặn bám, bị mài mòn hoặc khoang dẫn dòng bị biến dạng, hiệu suất bơm sẽ suy giảm.
Nên kết hợp theo dõi áp suất hút, áp suất xả và độ rung để đánh giá chính xác hơn. Việc chỉ dựa vào một chỉ số có thể dẫn đến thay thế sai bộ phận.
Nứt, rỗ hoặc biến dạng
Vết nứt, vùng rỗ sâu, phồng bề mặt hoặc biến dạng trên thân bơm là những dấu hiệu không nên bỏ qua. Các hư hỏng này có thể xuất hiện do quá nhiệt, ăn mòn, va đập, búa nước hoặc vận hành vượt giới hạn cho phép.
Thân bơm bị nứt không nên tự ý hàn sửa rồi đưa vào sử dụng khi chưa đánh giá khả năng chịu áp và chịu nhiệt. Phương án sửa chữa hay thay mới cần được quyết định dựa trên mức độ hư hỏng và yêu cầu an toàn của hệ thống dầu nóng.
Kiểm tra và bảo dưỡng thân bơm
Làm sạch bề mặt bên ngoài
Khu vực quanh thân bơm cần được giữ sạch để dễ phát hiện dầu rò rỉ, dấu ăn mòn hoặc vết nứt. Việc vệ sinh chỉ nên thực hiện khi máy đã dừng và thân bơm đã giảm về nhiệt độ an toàn.
Không phun nước lạnh trực tiếp lên thân bơm đang nóng. Sự thay đổi nhiệt độ đột ngột có thể tạo sốc nhiệt và làm tăng nguy cơ nứt vật liệu.
Kiểm tra mặt ghép và gioăng
Sau mỗi lần tháo lắp, cần làm sạch mặt ghép và kiểm tra độ phẳng. Gioăng đã chai cứng, biến dạng hoặc có dấu cháy nhiệt nên được thay mới. Bu lông cần được siết theo trình tự đều lực thay vì siết mạnh từng điểm riêng lẻ.
Vật liệu làm kín phải có khả năng chịu được nhiệt độ và tính chất của dầu truyền nhiệt. Không nên sử dụng keo hoặc gioăng không rõ giới hạn nhiệt vì vật liệu có thể bị phân hủy, gây rò rỉ hoặc làm tắc đường dòng.
Kiểm tra khoang bên trong
Trong đợt bảo dưỡng lớn, cần kiểm tra lòng thân bơm và vùng làm việc quanh bánh công tác. Các dấu hiệu cần lưu ý gồm cặn dầu, vết cọ xát, rỗ bề mặt, mài mòn không đều và khoảng hở vượt quá yêu cầu.
Nếu phải phục hồi hoặc thay thân bơm, cần đối chiếu đầy đủ kích thước cửa hút – xả, vị trí mặt bích, kích thước khoang, vật liệu và khả năng tương thích với bánh công tác. Một thân bơm lắp vừa về hình thức nhưng sai kích thước bên trong vẫn có thể làm giảm hiệu suất hoặc gây cọ xát khi vận hành.
Lưu ý khi thay thân bơm RY125-80-250
Khi đặt mua thân bơm thay thế, cần cung cấp chính xác model RY125-80-250 cùng thông tin về nhà sản xuất, tốc độ quay, tần số điện, vật liệu và kiểu kết nối. Nếu máy đã được cải tạo hoặc thay đổi bánh công tác, tên model ban đầu có thể chưa đủ để xác định đúng phụ tùng.
Cần xác nhận thân bơm mới có phù hợp với loại dầu, nhiệt độ làm việc, áp suất và điều kiện tuần hoàn của hệ thống hay không. Không nên chọn chỉ dựa trên giá bán hoặc kích thước bên ngoài.
Sau khi lắp đặt, cần kiểm tra độ kín, độ đồng tâm, tình trạng rung và áp suất hút – xả. Quá trình chạy thử phải được thực hiện theo quy trình an toàn dành cho thiết bị bơm dầu nóng.
Thân bơm là bộ phận giữ vai trò trung tâm trong cấu tạo Bơm dầu truyền nhiệt RY125-80-250. Bộ phận này tạo khoang dẫn dầu, hỗ trợ chuyển đổi năng lượng, chịu nhiệt, chịu áp lực và bảo vệ bánh công tác bên trong.
Muốn duy trì hiệu suất và độ an toàn của máy bơm, cần lựa chọn đúng vật liệu thân bơm, lắp đặt không tạo tải lên vỏ bơm dầu nóng và kiểm tra định kỳ các mặt ghép, khoang dẫn dòng. Khi thân bơm có dấu hiệu nứt, rò rỉ, mài mòn hoặc biến dạng, việc đánh giá và xử lý sớm sẽ giúp hạn chế hư hỏng lan rộng trong toàn bộ hệ thống.
Bơm dầu truyền nhiệt RY125-80-250 tạo dòng chảy dầu nóng như thế nào?
Bơm dầu truyền nhiệt RY125-80-250 có nhiệm vụ đưa dầu nóng tuần hoàn liên tục qua lò gia nhiệt, đường ống và các thiết bị sử dụng nhiệt. Bơm không tạo ra nhiệt mà tạo ra chênh lệch áp suất để đẩy dầu truyền nhiệt di chuyển trong một mạch tuần hoàn khép kín.
Quá trình tạo dòng chảy bắt đầu khi động cơ truyền chuyển động quay cho bánh công tác. Dưới tác động của lực ly tâm, dầu được hút vào cửa hút, tăng vận tốc trong bánh công tác rồi chuyển thành áp suất tại thân bơm. Áp suất này giúp dầu vượt qua sức cản của đường ống, van, bộ gia nhiệt và thiết bị trao đổi nhiệt trước khi quay trở lại bơm.
Cấu tạo giúp RY125-80-250 tạo dòng chảy dầu nóng
Để hiểu cách bơm tạo dòng chảy, cần nắm vai trò của các bộ phận chính trong cụm bơm. Mỗi bộ phận đảm nhận một phần trong quá trình hút, tăng tốc, chuyển đổi năng lượng và đưa dầu nóng vào hệ thống.
Động cơ và khớp nối truyền chuyển động
Động cơ điện cung cấp mô-men quay cho trục bơm. Thông qua khớp nối đàn hồi, chuyển động quay được truyền từ trục động cơ sang trục bơm mà không làm hai trục tiếp xúc trực tiếp.
Ở cấu hình phổ biến, RY125-80-250 sử dụng động cơ tốc độ cao. Tốc độ quay của động cơ quyết định tốc độ quay của bánh công tác, từ đó ảnh hưởng đến lưu lượng, cột áp và công suất tiêu thụ của bơm.
Khớp nối cần được căn chỉnh đồng tâm. Nếu trục động cơ và trục bơm bị lệch, bơm có thể rung mạnh, phát sinh nhiệt ở ổ trục và làm giảm khả năng truyền công suất ổn định cho bánh công tác.
Thân bơm và cửa hút
Thân bơm bao quanh bánh công tác và tạo thành khoang dẫn dòng. Cửa hút của RY125-80-250 tiếp nhận dầu nóng từ đường hồi hoặc từ vị trí được bố trí trong mạch tuần hoàn.
Khi bánh công tác quay, áp suất ở vùng tâm bánh công tác giảm xuống. Sự chênh lệch giữa áp suất trong cửa hút và áp suất của đường dầu phía trước bơm tạo điều kiện để dầu chảy vào buồng bơm.
Cửa hút phải luôn được cấp dầu đầy đủ. Nếu đường hút có nhiều co nối, bị thu nhỏ không phù hợp hoặc xuất hiện túi khí, dầu sẽ khó đi vào bánh công tác. Khi đó, lưu lượng giảm và nguy cơ xâm thực tăng lên.
Bánh công tác tạo lực ly tâm
Bánh công tác là bộ phận trực tiếp làm thay đổi trạng thái chuyển động của dầu nóng. Dầu đi vào gần tâm bánh công tác, sau đó được các cánh bơm cuốn theo chuyển động quay và đẩy ra vùng ngoài với vận tốc cao hơn.
Lực ly tâm làm dầu di chuyển từ tâm ra mép bánh công tác. Khi dầu rời bánh công tác, năng lượng vận tốc của dòng dầu được chuyển đổi một phần thành áp suất trong thân bơm.
Đây là cơ chế cốt lõi giúp RY125-80-250 tạo cột áp. Bơm không đẩy dầu bằng cách nén dầu như máy nén khí. Bơm làm tăng năng lượng của dòng chất lỏng để dầu có thể thắng các tổn thất trên toàn bộ mạch tuần hoàn.
Buồng xoắn và cửa xả
Sau khi rời bánh công tác, dầu đi vào buồng xoắn hoặc khoang dẫn hướng trong thân bơm. Tiết diện của khoang này được thiết kế để giảm vận tốc dòng dầu và chuyển một phần động năng thành áp năng.
Dầu sau đó đi ra cửa xả với áp suất cao hơn cửa hút. Từ cửa xả, dòng dầu nóng được đưa vào đường ống cấp để đi qua các vị trí cần gia nhiệt.
Cửa xả không chỉ có nhiệm vụ đưa dầu ra khỏi bơm. Kích thước cửa xả, hướng kết nối và tình trạng đường ống cũng ảnh hưởng đến tổn thất áp suất và điểm làm việc thực tế của bơm.
Trục, ổ trục và cụm làm kín
Trục bơm giữ bánh công tác quay ổn định và truyền mô-men từ động cơ. Ổ trục đỡ trục, duy trì vị trí tương đối giữa bánh công tác và thân bơm trong quá trình vận hành.
Cụm làm kín hạn chế dầu nóng rò rỉ tại vị trí trục đi qua thân bơm. Với bơm dầu truyền nhiệt, cụm làm kín phải phù hợp với nhiệt độ, loại dầu và tốc độ quay của trục.
Khi cụm làm kín hoạt động đúng, áp suất được duy trì trong buồng bơm và dòng dầu đi theo đúng hướng. Nếu phớt hoặc gioăng bị hỏng, dầu rò rỉ có thể làm giảm áp suất, gây mất an toàn và ảnh hưởng đến khả năng tuần hoàn.
RY125-80-250 tạo dòng chảy dầu nóng theo trình tự nào?
Dòng chảy trong hệ thống không hình thành tại một điểm duy nhất. Nó được tạo ra và duy trì qua nhiều bước liên tiếp từ lúc dầu đi vào cửa hút đến khi quay về bơm.
Dầu nóng đi vào cửa hút của bơm
Dầu truyền nhiệt sau khi đi qua hệ thống gia nhiệt hoặc thiết bị sử dụng nhiệt sẽ theo đường hồi trở về phía bơm. Tùy thiết kế hệ thống, bơm có thể được đặt ở vị trí giúp cửa hút luôn nhận được cột áp tĩnh và lượng dầu ổn định.
Trước khi vào bơm, dầu cần không có bọt khí và không bị cản trở bởi cặn bẩn. Dầu nóng có độ nhớt thấp hơn dầu nguội nên dễ lưu thông hơn, nhưng áp suất hơi và điều kiện hút cũng cần được kiểm soát.
Bánh công tác cuốn dầu và tăng vận tốc
Khi động cơ khởi động, bánh công tác quay quanh trục. Dầu ở vùng tâm bánh công tác bị cuốn vào các rãnh cánh. Chuyển động quay làm dầu tăng vận tốc và chuyển dần ra phía ngoài.
Tại bước này, năng lượng chủ yếu tồn tại dưới dạng động năng của dòng chất lỏng. Dòng dầu chưa trực tiếp đạt được toàn bộ cột áp mà hệ thống yêu cầu. Quá trình chuyển đổi tiếp tục diễn ra trong thân bơm.
Thân bơm chuyển động năng thành áp suất
Dầu rời mép bánh công tác với vận tốc lớn. Buồng xoắn và khoang dẫn dòng làm vận tốc giảm có kiểm soát, đồng thời chuyển một phần động năng thành áp năng.
Kết quả là áp suất tại cửa xả cao hơn áp suất tại cửa hút. Chênh lệch áp suất này chính là yếu tố làm dầu tiếp tục chuyển động trong đường ống phía sau bơm.
Dầu vượt qua các thiết bị trong mạch tuần hoàn
Từ cửa xả, dầu nóng đi qua đường ống cấp, van điều tiết, bộ gia nhiệt hoặc các thiết bị trao đổi nhiệt. Trên đường đi, dầu luôn bị tiêu hao một phần năng lượng do ma sát với thành ống và do thay đổi hướng qua các phụ kiện.
RY125-80-250 phải tạo đủ cột áp để bù các tổn thất đó. Nếu cột áp thực tế thấp hơn sức cản của hệ thống, lưu lượng sẽ giảm dù bơm vẫn đang quay.
Dầu quay về bơm để hoàn thành chu trình
Sau khi truyền nhiệt cho thiết bị, dầu đi theo đường hồi về vị trí hút của bơm. Bơm tiếp tục nhận dầu, tăng năng lượng cho dòng chảy và đưa dầu trở lại mạch cấp.
Chu trình này lặp lại liên tục. Nhờ đó, nhiệt được vận chuyển từ nguồn gia nhiệt đến thiết bị sử dụng mà không cần xả bỏ dầu sau mỗi vòng tuần hoàn.
Chênh lệch áp suất quyết định dòng chảy như thế nào?
RY125-80-250 tạo dòng chảy nhờ duy trì chênh lệch áp suất giữa cửa xả và cửa hút. Tuy nhiên, lưu lượng thực tế không chỉ phụ thuộc vào khả năng của bơm mà còn phụ thuộc vào sức cản của hệ thống.
Khi sức cản đường ống thấp
Nếu đường ống có đường kính phù hợp, tuyến ống ngắn và số lượng van, co nối ở mức hợp lý, tổn thất áp suất sẽ thấp hơn. Khi đó, bơm có thể đưa được lưu lượng lớn hơn với cùng tốc độ quay.
Tuy nhiên, lưu lượng quá lớn cũng không phải lúc nào là tốt. Dầu chạy quá nhanh có thể làm tăng tổn thất ma sát, tăng công suất tiêu thụ và gây mất cân bằng nhiệt giữa các khu vực sử dụng.
Khi sức cản đường ống cao
Nếu đường ống quá nhỏ, bị tắc, có nhiều phụ kiện hoặc van chưa mở đủ, sức cản của hệ thống tăng lên. Điểm làm việc của bơm sẽ dịch chuyển về phía lưu lượng thấp.
Trong trường hợp này, việc thay động cơ công suất lớn hơn chưa chắc giải quyết được vấn đề. Cần kiểm tra lại đường ống, bộ lọc, van, bộ gia nhiệt và các yếu tố làm tăng tổn thất trước khi kết luận bơm không đủ khả năng.
Điểm làm việc thực tế của bơm
Lưu lượng thực tế của RY125-80-250 được xác định bởi giao điểm giữa đường đặc tính của bơm và đường đặc tính của hệ thống. Vì vậy, thông số lưu lượng công bố trong catalogue không đồng nghĩa với lưu lượng bơm luôn đạt được trong mọi hệ thống.
Một lựa chọn phù hợp là lựa chọn có điểm làm việc nằm trong vùng vận hành ổn định, hiệu suất hợp lý và không gây quá tải cho động cơ. Đây là cơ sở để dòng dầu nóng được duy trì đều trong thời gian dài.
Nhiệt độ dầu ảnh hưởng đến quá trình tạo dòng chảy ra sao?
Dầu truyền nhiệt thay đổi tính chất khi nhiệt độ thay đổi. Những thay đổi này ảnh hưởng trực tiếp đến khả năng hút, tổn thất đường ống và tải mà bơm phải đáp ứng.
Dầu nóng có độ nhớt thấp hơn
Khi nhiệt độ tăng trong phạm vi cho phép, độ nhớt của dầu thường giảm. Dầu chảy dễ hơn qua đường ống và các kênh dẫn trong bơm. Tổn thất ma sát có thể giảm so với trạng thái khởi động nguội.
Tuy nhiên, điều đó không có nghĩa bơm có thể vận hành ở bất kỳ nhiệt độ nào. Mỗi loại dầu và mỗi cấu hình bơm đều có giới hạn nhiệt độ riêng.
Dầu nóng có thể làm tăng yêu cầu về điều kiện hút
Nhiệt độ cao có thể làm áp suất hơi của dầu tăng. Nếu áp suất tuyệt đối tại cửa hút không đủ lớn, dầu có thể hình thành bọt hơi cục bộ khi đi vào bánh công tác.
Hiện tượng này làm dòng chảy không ổn định, gây tiếng ồn, rung và tổn hại bề mặt bánh công tác. Vì vậy, quá trình tạo dòng chảy của RY125-80-250 cần được đánh giá cùng với NPSH, cao độ bơm và bố trí đường hút.
Cụm làm kín phải chịu được nhiệt
Nhiệt độ không chỉ tác động đến dầu mà còn tác động đến phớt, gioăng, ổ trục và dầu bôi trơn. Nếu cụm làm kín không phù hợp, áp suất trong buồng bơm không được duy trì ổn định và dầu nóng có thể rò rỉ ra ngoài.
Một cấu hình đúng cần xác định rõ nhiệt độ vận hành liên tục, nhiệt độ cao nhất, loại dầu và vật liệu của các chi tiết tiếp xúc với dầu.
Những yếu tố giúp dòng dầu nóng ổn định
Khả năng tạo dòng của RY125-80-250 phụ thuộc vào cả bơm và hệ thống xung quanh. Một bơm được chọn đúng vẫn cần được lắp đặt và vận hành trong điều kiện phù hợp.
Đường hút phải thông thoáng
Đường hút cần hạn chế chiều dài không cần thiết, giảm số lượng co nối và tránh các vị trí dễ giữ khí. Đường kính ống phải phù hợp với lưu lượng và độ nhớt của dầu.
Không nên thu nhỏ đường hút ngay sát cửa hút bơm nếu chưa có tính toán thủy lực. Việc này làm tăng vận tốc dầu và tổn thất áp suất, khiến bơm khó duy trì dòng chảy ổn định.
Bơm phải được mồi đầy dầu
Bơm ly tâm không thể tạo dòng ổn định nếu trong buồng bơm còn nhiều không khí. Trước khi khởi động, cần bảo đảm thân bơm và đường hút được điền đầy dầu theo đúng quy trình của hệ thống.
Chạy bơm khi thiếu dầu có thể làm cụm làm kín nóng nhanh, phát sinh ma sát và gây hư hỏng các chi tiết bên trong.
Van trên đường ống phải ở trạng thái phù hợp
Van hút không nên bị đóng hoặc điều tiết sai cách trong quá trình bơm hoạt động. Van xả có thể được điều chỉnh theo quy trình khởi động của hệ thống, nhưng không được duy trì trạng thái làm bơm làm việc ngoài giới hạn cho phép.
Các van, bộ lọc và thiết bị trao đổi nhiệt bị tắc cũng làm tăng sức cản, khiến dòng dầu qua bơm giảm dù bánh công tác vẫn quay bình thường.
Trục bơm và động cơ phải đồng tâm
Căn chỉnh đồng tâm giúp bánh công tác quay ổn định, giảm tải lệch lên ổ trục và hạn chế rung. Khi rung giảm, dòng dầu trong thân bơm cũng ổn định hơn và cụm làm kín ít bị tác động cơ học.
Sau khi nối đường ống, cần kiểm tra lại căn chỉnh vì tải từ đường ống có thể làm dịch chuyển thân bơm hoặc bệ máy.
Dấu hiệu RY125-80-250 đang tạo dòng dầu không ổn định
Có thể nhận biết vấn đề trong quá trình tạo dòng chảy thông qua một số biểu hiện tại bơm và hệ thống. Lưu lượng dao động, áp suất cửa xả không ổn định hoặc nhiệt độ các vị trí sử dụng chênh lệch lớn đều cần được kiểm tra.
Tiếng lạo xạo và rung mạnh có thể liên quan đến xâm thực hoặc có khí trong đường hút. Động cơ bị quá tải có thể xuất phát từ lưu lượng quá lớn, dầu có độ nhớt cao hoặc bơm làm việc lệch khỏi vùng thiết kế.
Dầu rò rỉ tại cụm làm kín cho thấy điều kiện nhiệt, áp suất, vật liệu phớt hoặc tình trạng trục cần được xem xét. Không nên tiếp tục vận hành kéo dài khi dầu nóng rò rỉ gần khớp nối hoặc động cơ.
Bơm dầu truyền nhiệt RY125-80-250 tạo dòng chảy dầu nóng bằng cách dùng động cơ quay bánh công tác, tạo vùng áp suất thấp tại cửa hút, tăng vận tốc dầu nhờ lực ly tâm và chuyển đổi động năng thành áp suất tại thân bơm.
Dầu sau đó đi qua đường ống, lò gia nhiệt và thiết bị sử dụng nhiệt trước khi quay lại cửa hút. Chênh lệch áp suất giữa cửa xả và cửa hút giúp dòng dầu vượt qua tổn thất ma sát và duy trì tuần hoàn liên tục.
Để dòng chảy hoạt động ổn định, cần bảo đảm bơm được mồi đầy dầu, đường hút thông thoáng, nhiệt độ và độ nhớt nằm trong giới hạn phù hợp, cụm làm kín chịu được dầu nóng và điểm làm việc đáp ứng đúng sức cản của toàn hệ thống.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

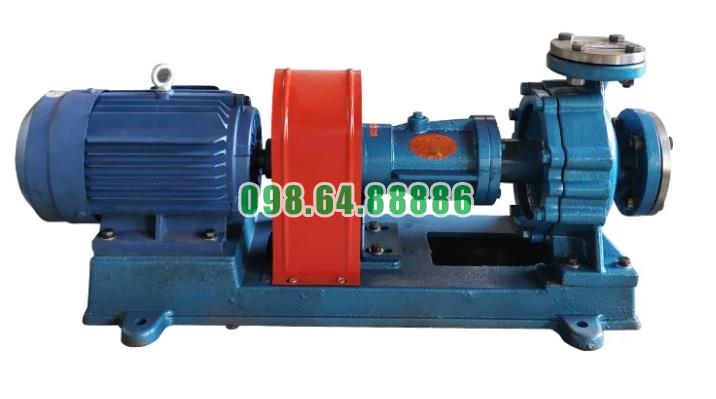

Hình ảnh thực tế bơm dầu truyền nhiệt RY
