Căn chỉnh độ đồng tâm cho Bơm dầu truyền nhiệt RY50-32-200A là một trong những công việc quan trọng nhất khi lắp đặt thiết bị. Bơm sử dụng động cơ truyền chuyển động qua khớp nối mềm ba chấu, vì vậy trục động cơ và trục bơm cần được đặt đúng vị trí tương quan trước khi vận hành.
Theo yêu cầu lắp đặt của dòng RY, sai lệch tại vành ngoài của khớp nối không được vượt quá 0,1 mm, đồng thời khoảng cách giữa hai đầu trục cần duy trì khoảng 2–3 mm. Đây là hai thông số cần đặc biệt chú ý khi căn chỉnh RY50-32-200A.
RY50-32-200A hoạt động ở tốc độ khoảng 2.900 vòng/phút. Ở tốc độ này, một sai lệch nhỏ giữa trục động cơ và trục bơm cũng có thể làm phát sinh rung động và tải cơ học không mong muốn.
Khi hai trục được căn chỉnh chính xác, mô-men từ động cơ được truyền qua khớp nối đến trục bơm trong trạng thái ổn định hơn. Ngược lại, nếu hai trục lệch nhau, khớp nối phải liên tục bù sai lệch trong mỗi vòng quay.
Vì vậy, căn đồng tâm không chỉ nhằm giúp bơm quay được mà còn nhằm tạo điều kiện để toàn bộ cụm truyền động làm việc đúng trạng thái thiết kế.
Không nên bắt đầu căn chỉnh trực tiếp tại khớp nối khi bệ máy chưa ổn định.
RY50-32-200A và động cơ được lắp trên cùng một bệ. Vì vậy, trước khi căn tâm cần kiểm tra bệ máy đã được đặt chắc chắn và cân bằng hay chưa.
Nếu bệ bị nghiêng hoặc xoắn, việc căn chỉnh trục tại thời điểm đầu có thể đạt yêu cầu nhưng sau khi siết bu lông móng, vị trí động cơ hoặc bơm lại thay đổi.
Do đó, trình tự hợp lý là:
Ổn định bệ máy → kiểm tra vị trí bơm và động cơ → căn chỉnh khớp nối → siết cố định → kiểm tra lại.
Trước khi kiểm tra độ lệch tâm, cần xác định vị trí theo phương dọc trục.
Khoảng cách giữa hai đầu trục được yêu cầu duy trì khoảng 2–3 mm.
Khoảng hở này giúp hai cụm trục không ép trực tiếp vào nhau và tạo điều kiện cho khớp nối làm việc đúng chức năng.
Nếu khoảng cách quá nhỏ, khi nhiệt độ tăng và các chi tiết giãn nở, trạng thái của cụm trục có thể bị ảnh hưởng. Nếu quá lớn, vị trí làm việc của khớp nối cũng không còn đúng với yêu cầu lắp đặt.
Đây là thông số quan trọng nhất khi căn đồng tâm RY50-32-200A.
Sau khi hai nửa khớp nối được đưa về gần đúng vị trí, cần kiểm tra độ lệch giữa chúng tại vành ngoài.
Theo yêu cầu của dòng RY:
Sai lệch tại vành ngoài khớp nối ≤ 0,1 mm.
Mục tiêu là làm cho tâm trục động cơ và tâm trục bơm nằm càng gần trên cùng một đường thẳng càng tốt.
Nếu kết quả đo vượt quá 0,1 mm, cần tiếp tục dịch chuyển hoặc chêm chỉnh động cơ trước khi cố định hoàn toàn.
Trong thực tế, hai trục có thể không đồng tâm theo hai dạng cơ bản.
Lệch song song xảy ra khi hai trục gần như song song nhưng đường tâm không trùng nhau.
Lệch góc xảy ra khi hai đường tâm tạo thành một góc với nhau.
Vì vậy, không nên chỉ đo tại một vị trí rồi kết luận đã đồng tâm. Cần kiểm tra quanh chu vi khớp nối để xác định xem khe hở và vị trí tương đối có thay đổi hay không.
Điều này đặc biệt cần thiết đối với RY50-32-200A vì bơm hoạt động liên tục ở tốc độ cao.
Khi cần căn chỉnh, thông thường nên lấy cụm bơm đã được cố định đúng vị trí làm chuẩn và điều chỉnh phía động cơ.
Nếu trục động cơ thấp hơn trục bơm, có thể sử dụng tấm chêm phù hợp dưới chân động cơ.
Nếu lệch theo phương ngang, dịch chuyển động cơ sang trái hoặc phải từng lượng nhỏ.
Quá trình điều chỉnh cần thực hiện từ từ. Sau mỗi lần thay đổi vị trí động cơ phải đo lại khớp nối thay vì căn chỉnh bằng mắt.
Một lỗi thường gặp là đạt được độ đồng tâm khi bu lông chân động cơ còn lỏng nhưng không kiểm tra lại sau khi siết.
Khi siết bu lông, chân động cơ có thể dịch chuyển một lượng nhỏ và làm thay đổi kết quả căn chỉnh.
Do đó, sau khi đạt yêu cầu ≤0,1 mm, cần siết đều các bu lông cố định rồi thực hiện lại phép kiểm tra.
Chỉ khi kết quả sau siết vẫn nằm trong giới hạn cho phép mới nên coi quá trình căn chỉnh đã hoàn thành.
Đây là yếu tố rất quan trọng đối với RY50-32-200A.
Đường hút và đường xả phải được đỡ độc lập, không được sử dụng thân bơm làm điểm chịu trọng lượng đường ống.
Nếu căn chỉnh bơm – động cơ chính xác nhưng sau đó ép đường ống vào mặt bích bơm, lực từ đường ống có thể làm thay đổi vị trí thân bơm và khiến độ đồng tâm bị sai lệch trở lại.
Do đó, sau khi hoàn thiện đường ống nên kiểm tra lại khớp nối một lần nữa.
Sau khi căn chỉnh xong, cần quay khớp nối bằng tay để kiểm tra trạng thái chuyển động của cụm rôto.
Khớp nối và trục phải quay tương đối nhẹ, không xuất hiện vị trí bị kẹt hoặc cọ xát bất thường.
Nếu cảm giác quay không đều, cần kiểm tra lại độ đồng tâm và trạng thái lắp đặt trước khi cấp điện cho động cơ.
Đây là bước kiểm tra đơn giản nhưng rất hữu ích để phát hiện sai lệch cơ khí trước khi bơm quay ở tốc độ 2.900 vòng/phút.
Sau khi bảo đảm đồng tâm, động cơ cần được chạy kiểm tra ngắn để xác nhận chiều quay.
Đối với dòng RY, khi nhìn từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Kiểm tra chiều quay phải được thực hiện trước khi đưa bơm vào vận hành chính thức, bởi căn chỉnh đúng nhưng động cơ quay sai chiều vẫn khiến bơm không đạt được trạng thái làm việc thiết kế.
RY50-32-200A là bơm dầu truyền nhiệt nên nhiệt độ có ảnh hưởng đáng kể đến kích thước và vị trí của các chi tiết.
Trong quá trình gia nhiệt, thân bơm sẽ giãn nở. Vì vậy, yêu cầu căn chỉnh không nên chỉ được quan tâm ở trạng thái bơm nguội.
Sau quá trình chạy thử và khi thiết bị đã ổn định về nhiệt, cần chú ý đến độ rung, tiếng ồn và nhiệt độ ổ bi. Nếu xuất hiện dấu hiệu bất thường, độ đồng tâm là một trong những yếu tố cần kiểm tra lại.
Khi RY50-32-200A đang hoạt động, một số biểu hiện có thể liên quan đến tình trạng căn chỉnh chưa phù hợp như:
Các hiện tượng trên không phải lúc nào cũng do lệch tâm, nhưng khi xuất hiện cần đưa độ đồng tâm bơm – động cơ vào danh sách kiểm tra đầu tiên.
Khi thực hiện căn chỉnh, hai giá trị quan trọng nhất là:
Sai lệch tại vành ngoài khớp nối: không quá 0,1 mm.
Khoảng cách giữa hai đầu trục: khoảng 2–3 mm.
Không nên căn chỉnh chỉ dựa trên quan sát bằng mắt. Kết quả cần được kiểm tra bằng dụng cụ đo thích hợp và kiểm tra lại sau khi siết cố định động cơ.
Cách căn chỉnh độ đồng tâm chuẩn xác cho Bơm dầu truyền nhiệt RY50-32-200A cần bắt đầu từ việc cân bằng bệ máy, thiết lập khoảng cách hai đầu trục 2–3 mm, sau đó điều chỉnh vị trí động cơ để sai lệch tại vành ngoài khớp nối không vượt quá 0,1 mm.
Sau khi đạt yêu cầu, cần siết chặt bu lông và đo lại, bảo đảm đường ống được đỡ độc lập, quay thử trục bằng tay và kiểm tra chiều quay trước khi vận hành.
Căn chỉnh đúng giúp khớp nối truyền chuyển động ổn định từ động cơ đến trục bơm, hạn chế rung và tải bất thường lên ổ bi, đồng thời tạo điều kiện để RY50-32-200A vận hành ổn định ở tốc độ 2.900 vòng/phút trong hệ thống dầu truyền nhiệt.
Bơm dầu truyền nhiệt RY50-32-200A có vai trò quan trọng trong sản xuất vật liệu làm đường nhựa đường nhờ khả năng tuần hoàn dầu tải nhiệt liên tục giữa thiết bị gia nhiệt và các khu vực cần cấp nhiệt. Trong dây chuyền sản xuất bê tông nhựa, nhựa đường phải được duy trì ở trạng thái đủ nóng để bảo đảm khả năng lưu chuyển, định lượng và phối trộn. RY50-32-200A đảm nhiệm việc vận chuyển dầu nóng để cung cấp nguồn nhiệt ổn định cho quá trình này.
Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ quay 2.900 vòng/phút, bơm phù hợp với các vòng tuần hoàn dầu truyền nhiệt có yêu cầu thủy lực tương ứng.
Vai trò chính của RY50-32-200A là tạo dòng tuần hoàn dầu tải nhiệt trong một mạch kín.
Chu trình cơ bản có thể hình dung:
Lò gia nhiệt dầu → RY50-32-200A → thiết bị cần cấp nhiệt → đường dầu hồi → lò gia nhiệt.
Dầu được gia nhiệt tại nguồn, sau đó bơm đưa dầu nóng đến các thiết bị trong dây chuyền. Sau khi truyền một phần nhiệt, dầu quay trở lại nguồn gia nhiệt và tiếp tục chu trình.
Nhờ quá trình tuần hoàn liên tục này, nhiệt lượng có thể được vận chuyển từ một nguồn gia nhiệt trung tâm đến nhiều vị trí trong dây chuyền sản xuất vật liệu làm đường.
Một trong những vị trí quan trọng cần dầu truyền nhiệt là bồn chứa nhựa đường.
Nhựa đường có độ nhớt phụ thuộc rất lớn vào nhiệt độ. Khi nhiệt độ giảm, vật liệu trở nên đặc hơn, khó bơm và khó đưa vào quá trình định lượng.
RY50-32-200A có thể tuần hoàn dầu nóng qua áo gia nhiệt hoặc đường ống trao đổi nhiệt của bồn chứa. Dầu không tiếp xúc trực tiếp với nhựa đường nhưng truyền nhiệt qua bề mặt trao đổi nhiệt.
Nhờ đó, nhựa đường trong bồn có điều kiện được duy trì ở trạng thái phù hợp cho công đoạn tiếp theo.
Không chỉ bồn chứa, các đường ống vận chuyển nhựa đường cũng cần được duy trì nhiệt độ.
Nếu nhựa đường nguội trong đường ống, độ nhớt tăng cao có thể làm tăng trở lực, giảm khả năng lưu chuyển hoặc gây khó khăn khi khởi động lại dây chuyền.
Dầu nóng do RY50-32-200A tuần hoàn có thể được sử dụng trong các kết cấu áo nhiệt hoặc đường gia nhiệt đi kèm đường ống nhựa đường.
Vai trò của bơm ở đây là duy trì dầu nóng liên tục đi qua hệ thống, giúp nguồn nhiệt không bị gián đoạn trong thời gian dây chuyền vận hành.
Trong sản xuất bê tông nhựa, lượng nhựa đường đưa vào hỗn hợp cần được kiểm soát theo tỷ lệ công nghệ.
Để việc định lượng diễn ra thuận lợi, nhựa đường phải duy trì độ lưu động thích hợp.
Nếu nhiệt độ không ổn định, độ nhớt thay đổi có thể khiến quá trình vận chuyển và định lượng nhựa đường khó ổn định hơn.
RY50-32-200A không trực tiếp thực hiện định lượng, nhưng bằng cách duy trì vòng tuần hoàn dầu nóng, bơm góp phần tạo điều kiện nhiệt ổn định cho thiết bị chứa và dẫn nhựa đường trước khi phối trộn.
Quá trình sản xuất vật liệu làm đường yêu cầu nhựa đường nóng được đưa tới khu vực phối trộn cùng các thành phần khác.
Trong những bộ phận có áo nhiệt hoặc hệ thống gia nhiệt bằng dầu, RY50-32-200A có nhiệm vụ liên tục đưa môi chất nóng tới thiết bị.
Điều này giúp hạn chế tình trạng một số vị trí trong dây chuyền bị giảm nhiệt quá nhanh.
Giá trị của bơm vì vậy nằm ở khả năng duy trì dòng vận chuyển nhiệt liên tục từ nguồn gia nhiệt đến các thiết bị phục vụ quá trình sản xuất.
RY50-32-200A đạt lưu lượng 16 m³/h tại điểm làm việc công bố.
Trong hệ thống dầu nóng, lưu lượng quyết định lượng dầu có thể tuần hoàn qua thiết bị trong một khoảng thời gian nhất định.
Khi lưu lượng phù hợp với thiết kế hệ thống, dầu được luân chuyển liên tục giữa nguồn gia nhiệt và khu vực sử dụng nhiệt. Điều này giúp hạn chế tình trạng dầu lưu lại quá lâu tại một vị trí và hỗ trợ phân phối nhiệt đồng đều hơn.
Đối với dây chuyền nhựa đường, đây là yếu tố cần thiết để hệ thống gia nhiệt hoạt động liên tục.
Hệ thống dầu tải nhiệt trong nhà máy sản xuất vật liệu làm đường thường có nhiều đoạn ống, van, co cút và thiết bị trao đổi nhiệt.
Tất cả những thành phần này tạo ra trở lực.
Cột áp 32 m của RY50-32-200A cung cấp năng lượng để dòng dầu có khả năng vượt qua tổng trở lực của một hệ thống được thiết kế phù hợp.
Do đó, điểm mạnh của model không chỉ nằm ở lưu lượng 16 m³/h mà ở sự kết hợp:
16 m³/h lưu lượng + 32 m cột áp.
Sự kết hợp này cho phép bơm vừa tạo lượng dầu tuần hoàn cần thiết, vừa cung cấp đủ năng lượng để dầu đi qua mạng đường ống.
RY50-32-200A sử dụng động cơ 4 kW để dẫn động bánh công tác ở tốc độ khoảng 2.900 vòng/phút.
Năng lượng được truyền theo chuỗi:
Động cơ → khớp nối → trục → bánh công tác → dầu tải nhiệt.
Bánh công tác truyền năng lượng cho dầu, tạo ra lưu lượng và cột áp cần thiết để duy trì vòng tuần hoàn.
Trong dây chuyền sản xuất nhựa đường, khả năng vận hành liên tục này rất quan trọng bởi hệ thống nhiệt thường phải được duy trì trong suốt thời gian sản xuất.
Dòng RY được thiết kế cho môi chất có nhiệt độ tối đa tới 350°C, với điều kiện chất lỏng có tính ăn mòn yếu và không chứa hạt rắn.
Đây là đặc điểm phù hợp với nhiệm vụ tuần hoàn dầu tải nhiệt trong hệ thống gia nhiệt công nghiệp.
Tuy nhiên, mức 350°C là giới hạn nhiệt độ môi chất của dòng bơm, không có nghĩa hệ thống sản xuất nhựa đường phải vận hành ở nhiệt độ này. Nhiệt độ thực tế phải được xác định theo loại dầu truyền nhiệt, nhựa đường và yêu cầu của dây chuyền.
Một trong những vấn đề cần kiểm soát trong sản xuất nhựa đường là sự thay đổi độ nhớt khi nhiệt độ giảm.
Nếu nguồn nhiệt bị gián đoạn, nhựa đường có thể đặc dần, gây khó khăn cho quá trình vận chuyển.
RY50-32-200A góp phần hạn chế hiện tượng này bằng cách duy trì dòng dầu nóng qua các thiết bị trao đổi nhiệt.
Bơm không làm nóng nhựa đường trực tiếp. Vai trò của nó là vận chuyển dầu đã được gia nhiệt, giúp nhiệt lượng liên tục được đưa tới bồn, đường ống hoặc thiết bị cần giữ nóng.
Trước khi dây chuyền sản xuất nhựa đường hoạt động ổn định, nhiều khu vực cần được nâng tới nhiệt độ làm việc phù hợp.
Vòng tuần hoàn dầu nóng có thể được vận hành để đưa nhiệt tới bồn chứa, đường ống và các thiết bị liên quan.
RY50-32-200A giúp dầu nóng lưu chuyển liên tục trong giai đoạn này, hỗ trợ các bộ phận của hệ thống tăng nhiệt một cách có kiểm soát.
Đối với chính bơm RY, quá trình gia nhiệt cũng cần thực hiện từ từ. Tốc độ tăng nhiệt được yêu cầu không quá khoảng 50°C/giờ, đồng thời chênh lệch giữa nhiệt độ dầu phía hút và thân bơm không nên vượt quá khoảng 40°C trong giai đoạn làm nóng.
Dòng RY sử dụng thiết kế tản nhiệt tự nhiên, không cần hệ thống nước làm mát truyền thống riêng cho bơm.
Trong khu vực sản xuất vật liệu làm đường, nơi thường đã có nhiều bồn, đường ống dầu nóng và thiết bị gia nhiệt, việc giảm thêm hệ thống nước làm mát giúp cụm bơm được bố trí gọn hơn.
Điều này cũng giúp giảm số lượng đường ống và phụ kiện phụ trợ phải lắp đặt quanh RY50-32-200A.
Đây là điểm cần phân biệt rõ khi sử dụng model này trong ngành vật liệu làm đường.
RY50-32-200A được thiết kế để bơm dầu truyền nhiệt hoặc chất lỏng nhiệt độ cao, ăn mòn yếu và không chứa hạt rắn.
Vì vậy, vai trò phù hợp trong nhà máy nhựa đường là:
Bơm tuần hoàn dầu truyền nhiệt để gia nhiệt gián tiếp cho nhựa đường.
Không nên mặc định sử dụng RY50-32-200A để bơm trực tiếp nhựa đường có độ nhớt cao hoặc hỗn hợp vật liệu có chứa hạt.
Vai trò của Bơm dầu truyền nhiệt RY50-32-200A trong sản xuất vật liệu làm đường nhựa đường tập trung vào khả năng duy trì một vòng tuần hoàn nhiệt ổn định.
Thông qua dòng dầu nóng, bơm hỗ trợ giữ nhiệt cho bồn chứa, đường ống và những thiết bị có kết cấu gia nhiệt bằng dầu. Qua đó, nhựa đường có điều kiện duy trì trạng thái phù hợp cho vận chuyển, định lượng và phối trộn.
Đây là vai trò gián tiếp nhưng rất quan trọng đối với hoạt động liên tục của dây chuyền.
Bơm dầu truyền nhiệt RY50-32-200A đóng vai trò vận chuyển và tuần hoàn dầu nóng trong dây chuyền sản xuất vật liệu làm đường nhựa đường. Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ 2.900 vòng/phút, bơm cung cấp dòng dầu liên tục giữa nguồn gia nhiệt và các thiết bị cần giữ nóng.
Thông qua hệ thống dầu truyền nhiệt, RY50-32-200A có thể hỗ trợ giữ nhiệt bồn nhựa đường, duy trì nhiệt trên đường ống, tạo điều kiện thuận lợi cho định lượng và cung cấp nhiệt liên tục cho khu vực sản xuất.
Điểm cần nhấn mạnh là RY50-32-200A không trực tiếp bơm nhựa đường, mà đảm nhiệm nhiệm vụ tuần hoàn dầu tải nhiệt để truyền nhiệt gián tiếp. Chính khả năng duy trì dòng dầu nóng ổn định là giá trị cốt lõi giúp model này phát huy vai trò trong dây chuyền sản xuất vật liệu làm đường

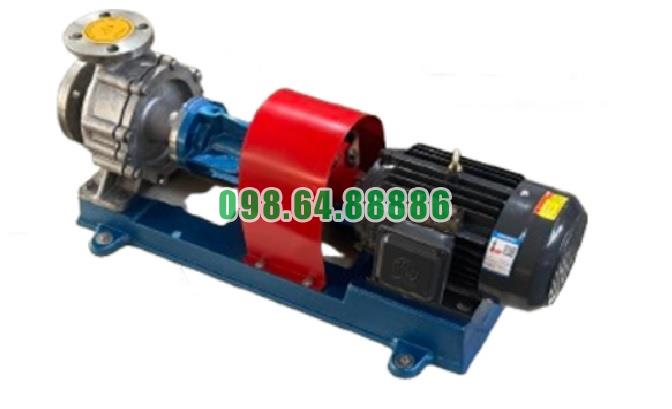

Bơm dầu tải nhiệt RY50-32-200A tốc độ quay 2900 vòng/phút, cột áp 32 m, công suất 4 kW, lưu lượng 16 m3/h
