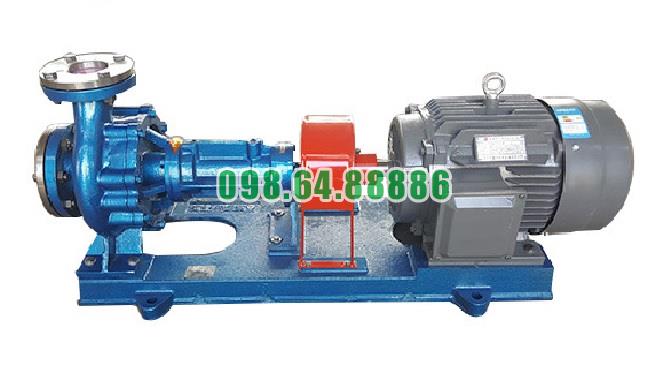

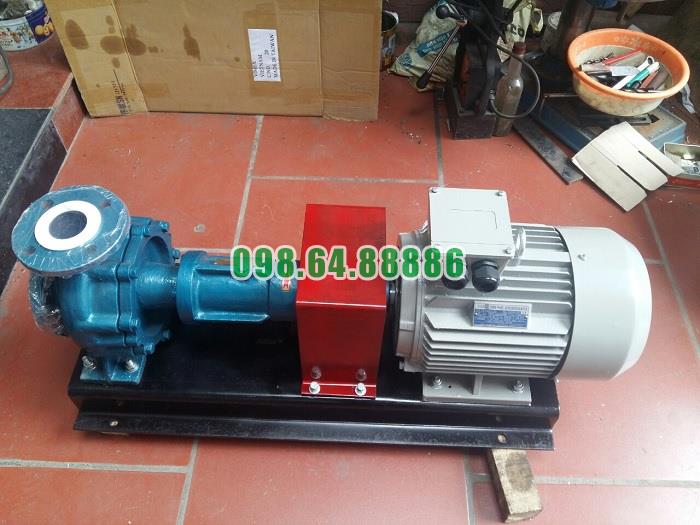

Nguyên lý hoạt động lực ly tâm của Bơm dầu truyền nhiệt RY80-50-250

Nguyên lý hoạt động lực ly tâm của Bơm dầu truyền nhiệt RY80-50-250 dựa trên bánh công tác quay ở tốc độ cao để truyền năng lượng từ động cơ sang dầu tải nhiệt. Theo thông số của model, bơm làm việc ở khoảng 2.900 vòng/phút, đạt lưu lượng 60 m³/h, cột áp 72 m và sử dụng động cơ 22 kW.

Tài liệu kỹ thuật xác định RY80-50-250 có cửa hút theo hướng trục, cửa xả theo hướng tâm và sử dụng bánh công tác quay. Phần giải thích dưới đây mô tả nguyên lý thủy lực thông thường của bơm ly tâm dựa trên kết cấu đó.

Dầu tải nhiệt đi vào tâm bánh công tác

Khi RY80-50-250 hoạt động, dầu tải nhiệt đi từ đường hút vào bơm theo hướng trục, tiến tới khu vực trung tâm của bánh công tác.

Trong ký hiệu RY80-50-250, số 80 thể hiện đường kính danh nghĩa cửa hút 80 mm, số 50 là đường kính danh nghĩa cửa xả 50 mm và số 250 là đường kính ngoài danh nghĩa của bánh công tác 250 mm.

Dầu sau khi đi vào tâm bánh công tác sẽ bắt đầu nhận năng lượng từ các cánh quay.

Bánh công tác quay 2.900 vòng/phút tạo chuyển động ly tâm

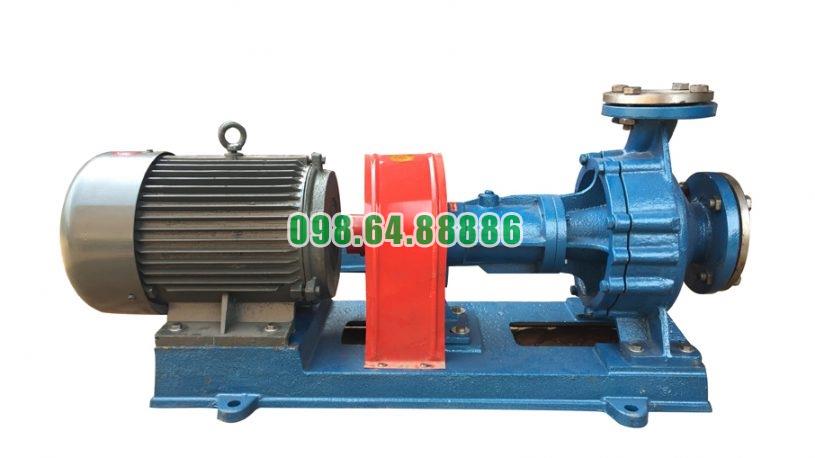

Động cơ 22 kW truyền chuyển động qua khớp nối mềm tới trục bơm. Trục làm bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút.

Khi bánh công tác quay, dầu nằm giữa các cánh bơm được gia tốc và chuyển động từ vùng gần tâm ra phía ngoài.

Theo cách gọi phổ biến, đây chính là tác dụng của lực ly tâm. Dầu bị đẩy từ vùng bán kính nhỏ ra vùng bán kính lớn hơn khi bánh công tác quay nhanh.

Về mặt năng lượng, bánh công tác đang chuyển cơ năng từ động cơ thành năng lượng của dòng dầu.

Dầu được gia tốc từ tâm ra mép bánh công tác

Trong quá trình chuyển động ra ngoài, dầu nhận thêm vận tốc từ các cánh bánh công tác.

Vì vậy, khi rời khỏi mép ngoài bánh công tác, dầu có năng lượng cao hơn nhiều so với lúc mới đi vào tâm.

Quá trình của RY80-50-250 có thể hiểu ngắn gọn:

Dầu vào tâm bánh công tác → bánh công tác quay → dầu được gia tốc ra ngoài → dòng dầu có vận tốc và năng lượng cao hơn.

Đây là bước quan trọng nhất trong nguyên lý ly tâm của bơm.

Chênh lệch áp suất giúp dầu tiếp tục đi vào bơm

Khi dầu liên tục được đưa từ tâm bánh công tác ra phía ngoài, áp suất tại khu vực trung tâm bánh công tác thấp hơn so với phía đường hút.

Chênh lệch áp suất này tạo điều kiện để lượng dầu mới từ đường ống tiếp tục đi vào cửa hút.

Vì bánh công tác quay liên tục nên quá trình cũng diễn ra liên tục: dầu mới đi vào tâm, nhận năng lượng rồi được đưa ra ngoài.

Nhờ đó, Bơm dầu truyền nhiệt RY80-50-250 tạo ra dòng tuần hoàn liên tục trong hệ thống.

Thân bơm chuyển một phần vận tốc thành áp suất

Sau khi rời bánh công tác, dầu đi vào phần dẫn dòng của thân bơm.

Tại đây, một phần năng lượng vận tốc của dòng dầu được chuyển thành năng lượng áp suất trước khi dầu đi ra cửa xả.

Do đó, cột áp của RY80-50-250 không chỉ xuất hiện vì dầu bị đẩy ra ngoài bởi chuyển động ly tâm. Nó là kết quả của toàn bộ quá trình:

Bánh công tác truyền năng lượng → dầu tăng vận tốc → thân bơm dẫn dòng và chuyển một phần động năng thành áp suất.

Đây là cách RY80-50-250 tạo ra cột áp để đẩy dầu qua đường ống.

Cách RY80-50-250 tạo cột áp 72 m

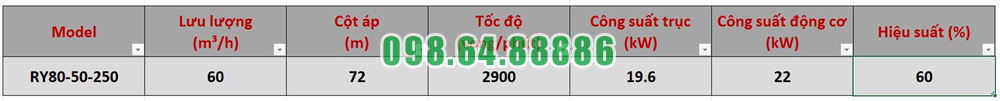

Tại tốc độ khoảng 2.900 vòng/phút, RY80-50-250 có một điểm làm việc là:

60 m³/h – 72 m – công suất trục khoảng 19,6 kW – động cơ 22 kW.

Cột áp 72 m thể hiện mức năng lượng mà bơm cung cấp cho dòng dầu để thắng trở lực của hệ thống.

Năng lượng này được sử dụng để đưa dầu đi qua đường ống, van, co cút và các thiết bị trong vòng tuần hoàn dầu tải nhiệt.

Cột áp 72 m không nên hiểu đơn giản là bơm chỉ có thể nâng dầu lên độ cao 72 m. Đây là đại lượng biểu thị năng lượng thủy lực của dòng chất lỏng.

Vì sao tốc độ 2.900 vòng/phút quan trọng?

Khả năng truyền năng lượng của bánh công tác liên quan trực tiếp đến tốc độ quay.

Khi RY80-50-250 đạt khoảng 2.900 vòng/phút, bánh công tác có đủ tốc độ để tạo ra đặc tính lưu lượng và cột áp tương ứng với thiết kế.

Nếu tốc độ động cơ thấp đáng kể, bánh công tác truyền ít năng lượng hơn cho dầu. Khi đó lưu lượng và cột áp thực tế có thể giảm.

Vì vậy, khi bơm không đạt lưu lượng 60 m³/h hoặc cột áp 72 m, tốc độ quay là một trong những yếu tố cần kiểm tra.

Chiều quay phải chính xác để lực ly tâm phát huy đúng tác dụng

Các cánh bánh công tác được thiết kế để làm việc theo chiều quay xác định.

Đối với dòng RY, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.

Nếu động cơ quay sai chiều, bánh công tác vẫn quay nhưng khả năng truyền năng lượng cho dầu không còn đúng với thiết kế. Kết quả là lưu lượng và cột áp có thể giảm đáng kể.

Do đó, kiểm tra chiều quay trước khi vận hành là bước rất quan trọng.

Bơm phải được mồi đầy dầu trước khi khởi động

Nguyên lý ly tâm chỉ phát huy đúng khi trong thân bơm có đủ môi chất.

Trước khi khởi động RY80-50-250 cần mồi đầy dầu và loại bỏ không khí trong bơm. Nếu bên trong chứa quá nhiều khí, bánh công tác không thể truyền năng lượng cho chất lỏng theo điều kiện làm việc bình thường.

Đồng thời, van hút cần được mở hoàn toàn. Không nên tiết lưu van hút để điều chỉnh lưu lượng vì có thể làm điều kiện hút xấu đi và khiến bơm vận hành không ổn định.

Nguyên lý hoạt động lực ly tâm của Bơm dầu truyền nhiệt RY80-50-250 bắt đầu khi động cơ 22 kW làm bánh công tác quay khoảng 2.900 vòng/phút. Dầu đi vào tâm bánh công tác theo hướng trục, được các cánh quay truyền năng lượng và gia tốc ra phía ngoài.

Dòng dầu sau đó đi vào thân bơm, nơi một phần năng lượng vận tốc được chuyển thành áp suất trước khi thoát ra cửa xả hướng tâm. Nhờ quá trình này, RY80-50-250 có thể đạt điểm làm việc 60 m³/h tại cột áp 72 m.

Có thể tóm gọn nguyên lý của bơm thành chuỗi: động cơ truyền động → bánh công tác quay → dầu từ tâm chuyển ra ngoài → dầu nhận năng lượng → thân bơm chuyển đổi năng lượng → hình thành lưu lượng và cột áp cho hệ thống dầu tải nhiệt.
