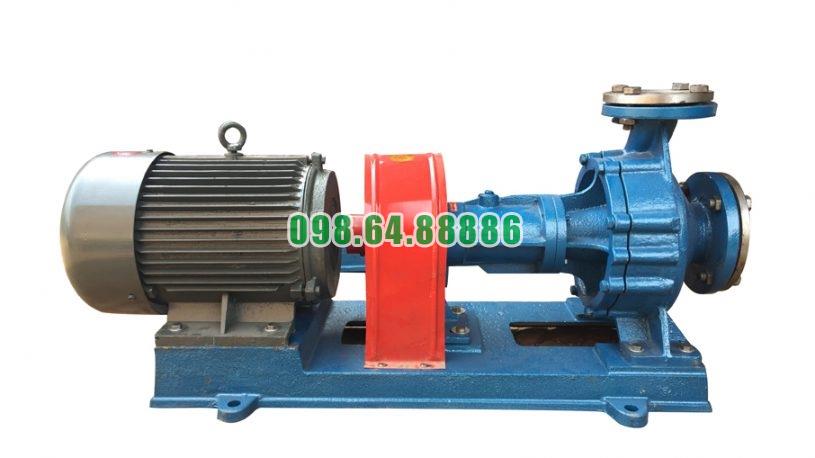

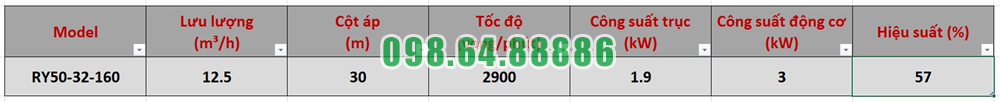

Bơm dầu nóng công nghiệp RY50-32-160 công suất 3 kW, cột áp 30 m, lưu lượng 12.5 m3/h, tốc độ 2900 vòng/phút

Giảm thiểu rủi ro sự cố nhờ kết cấu cơ khí chuẩn xác của bơm dầu truyền nhiệt RY50-32-160

Bơm dầu truyền nhiệt RY50-32-160 thường xuyên làm việc với dầu nóng và tốc độ quay cao, vì vậy độ chính xác của kết cấu cơ khí có ảnh hưởng trực tiếp đến độ ổn định của thiết bị. Sự phối hợp chặt chẽ giữa trục, bánh công tác, ổ bi, khớp nối và bộ làm kín giúp hạn chế rung động, ma sát, quá nhiệt và rò rỉ trong quá trình vận hành.

Cụm rôto ổn định giúp hạn chế rung động

Cụm rôto của RY50-32-160 gồm trục, bánh công tác và các chi tiết cố định liên quan. Khi bánh công tác được lắp đúng vị trí trên trục, rôto có thể quay ổn định trong thân bơm, hạn chế tình trạng đảo hoặc cọ sát với các bộ phận cố định.

Đây là yếu tố quan trọng khi bơm hoạt động ở tốc độ khoảng 2.900 vòng/phút, bởi sai lệch nhỏ ở cụm rôto cũng có thể làm rung động tăng nhanh và ảnh hưởng đến các bộ phận khác.

Hai ổ bi giữ trục đúng vị trí làm việc

Trục bơm được đỡ và định vị bởi cụm hai ổ bi. Kết cấu này giúp duy trì sự ổn định của trục khi bánh công tác quay và chịu tác động của dòng dầu.

Khi trục được giữ đúng tâm, nguy cơ bánh công tác cọ vào thân bơm được giảm xuống, đồng thời bộ làm kín cũng ít chịu tải lệch. Nhờ đó có thể hạn chế các sự cố như nóng ổ bi, rung mạnh, mòn phớt hoặc bó kẹt rôto.

Khớp nối chính xác giảm tải bất thường lên trục

RY50-32-160 truyền động từ động cơ sang bơm thông qua khớp nối mềm. Để hệ truyền động làm việc ổn định, độ lệch tại vành ngoài khớp nối cần được kiểm soát không quá 0,1 mm, trong khi khoảng cách giữa hai đầu trục khoảng 2–3 mm.

Căn chỉnh chính xác giúp lực từ động cơ truyền đều sang trục bơm, hạn chế lực ngang tác động lên ổ bi. Điều này góp phần giảm rung, giảm mài mòn ổ bi và tránh tình trạng trục làm việc lệch tâm trong thời gian dài.

Kết cấu làm kín giúp kiểm soát rò rỉ dầu nóng

RY50-32-160 sử dụng packing kết hợp với phớt dầu chịu nhiệt tại khu vực trục. Hiệu quả của bộ làm kín phụ thuộc nhiều vào độ ổn định của trục.

Khi trục quay đúng tâm và ít rung, packing và phớt dầu chịu ma sát đồng đều hơn, qua đó giảm tốc độ mài mòn và hạn chế nguy cơ dầu nóng rò rỉ ra bên ngoài. Đây là yếu tố đặc biệt quan trọng đối với bơm làm việc trong hệ thống dầu truyền nhiệt nhiệt độ cao.

Bệ máy chắc chắn duy trì độ đồng tâm

Bơm và động cơ được bố trí trên cùng một bệ, giúp duy trì mối quan hệ vị trí giữa hai trục. Tuy nhiên, hệ thống đường ống hút và xả phải được đỡ độc lập, không để trọng lượng đường ống truyền trực tiếp lên thân và mặt bích bơm.

Nếu đường ống kéo lệch thân bơm, độ đồng tâm giữa bơm và động cơ có thể thay đổi, từ đó gây rung và tăng tải lên ổ bi. Vì vậy, kết cấu cơ khí chính xác phải được kết hợp với phương pháp lắp đặt đúng mới phát huy đầy đủ hiệu quả.

Kiểm soát giãn nở nhiệt bảo vệ kết cấu cơ khí

Do bơm vận chuyển dầu nóng, thân bơm, trục và các chi tiết kim loại sẽ giãn nở khi nhiệt độ tăng. Nếu nhiệt độ thay đổi quá nhanh, mức giãn nở giữa các bộ phận có thể không đồng đều và làm thay đổi khe hở cơ khí.

Vì vậy, quá trình gia nhiệt RY50-32-160 cần được thực hiện từ từ, với tốc độ tăng nhiệt không quá 50°C/giờ và chênh lệch giữa nhiệt độ dầu phía hút với thân bơm không quá 40°C. Kiểm soát tốt quá trình này giúp hạn chế biến dạng, cọ sát rôto và sai lệch trục khi bơm chuyển từ trạng thái nguội sang nóng.

Bôi trơn tốt giúp duy trì độ chính xác lâu dài

Ổ bi chỉ có thể giữ trục ổn định khi được bôi trơn đầy đủ. Nếu thiếu dầu hoặc mỡ bôi trơn, ma sát tăng sẽ làm ổ bi nóng, nhanh mòn và phát sinh độ rơ.

Khi độ rơ ổ bi tăng, trục có thể dao động lớn hơn, kéo theo ảnh hưởng đến bánh công tác và bộ làm kín. Do đó, bôi trơn và kiểm tra ổ bi định kỳ là biện pháp cần thiết để duy trì độ chính xác cơ khí của RY50-32-160 trong suốt quá trình sử dụng.

Kết cấu cơ khí chuẩn xác của bơm dầu truyền nhiệt RY50-32-160 giúp giảm thiểu rủi ro sự cố bằng cách duy trì trục và bánh công tác quay ổn định, hạn chế rung động, bảo vệ ổ bi và hỗ trợ bộ làm kín kiểm soát rò rỉ dầu nóng.

Sự kết hợp giữa cụm rôto chính xác, hai ổ bi định vị trục, khớp nối được căn chỉnh đúng, bệ máy chắc chắn và kiểm soát giãn nở nhiệt giúp giảm nguy cơ cọ sát, nóng ổ bi, lệch trục, rung mạnh và hư hỏng bộ làm kín, qua đó nâng cao độ ổn định của RY50-32-160 khi vận hành lâu dài.

Tầm quan trọng của bơm dầu truyền nhiệt RY50-32-160 trong ngành chế biến dầu khí

Bơm dầu truyền nhiệt RY50-32-160 giữ vai trò quan trọng trong các hệ thống cấp nhiệt gián tiếp của ngành chế biến dầu khí. Nhiệm vụ chính của bơm là duy trì dòng dầu tải nhiệt tuần hoàn liên tục giữa lò gia nhiệt và các thiết bị công nghệ, giúp nhiệt được vận chuyển ổn định đến đúng vị trí cần sử dụng.

Duy trì nhiệt cho bồn và thiết bị công nghệ

Trong quá trình chế biến dầu khí, nhiều bồn chứa, thiết bị phản ứng hoặc cụm xử lý cần được duy trì ở một khoảng nhiệt độ nhất định. RY50-32-160 tuần hoàn dầu nóng qua áo gia nhiệt hoặc bộ trao đổi nhiệt, từ đó cung cấp nhiệt gián tiếp cho môi chất công nghệ.

Việc duy trì dòng dầu liên tục giúp hạn chế nhiệt độ thiết bị giảm mạnh trong quá trình vận hành kéo dài.

Hỗ trợ quá trình chưng cất và gia nhiệt gián tiếp

Các công đoạn chưng cất, tách hoặc xử lý nhiệt thường cần nguồn nhiệt ổn định. RY50-32-160 có thể đưa dầu tải nhiệt từ lò đến bộ trao đổi nhiệt rồi đưa dầu đã giảm nhiệt trở lại lò.

Chu trình lò dầu → bơm → thiết bị trao đổi nhiệt → đường hồi → lò dầu giúp tạo thành hệ thống truyền nhiệt khép kín, thuận lợi cho việc duy trì nhiệt liên tục.

Giữ nhiệt cho đường ống và môi chất có độ nhớt cao

Một số sản phẩm dầu mỏ tăng độ nhớt khi nhiệt độ giảm. Khi đó, hệ thống dầu tải nhiệt có thể được bố trí để gia nhiệt bồn chứa hoặc đường ống nhằm giữ môi chất ở trạng thái thuận lợi cho vận chuyển.

RY50-32-160 tạo dòng tuần hoàn dầu nóng trong các đường gia nhiệt này, góp phần hạn chế hiện tượng sản phẩm bị nguội, tăng độ nhớt hoặc gây khó khăn cho quá trình chuyển tiếp giữa các công đoạn.

Tăng tính ổn định cho hệ thống cấp nhiệt

Trong dây chuyền dầu khí, gián đoạn tuần hoàn dầu tải nhiệt có thể làm nhiệt độ tại thiết bị công nghệ thay đổi nhanh. Bơm hoạt động ổn định giúp nhiệt được phân phối liên tục, hỗ trợ duy trì điều kiện làm việc của toàn bộ vòng gia nhiệt.

Kết cấu chuyên dụng cho dầu nóng và khả năng tản nhiệt tự nhiên cũng giúp RY50-32-160 phù hợp với môi trường cấp nhiệt công nghiệp cần vận hành trong thời gian dài.

Phạm vi sử dụng cần được xác định đúng

RY50-32-160 phát huy vai trò tốt nhất khi được sử dụng trong mạch dầu truyền nhiệt. Không nên mặc định bơm có thể trực tiếp vận chuyển mọi loại dầu thô, hóa chất dầu khí có tính ăn mòn mạnh hoặc môi chất chứa cặn rắn, vì việc lựa chọn bơm trực tiếp cho các môi chất này cần căn cứ vào tính chất hóa học và điều kiện vận hành cụ thể.

Như vậy, tầm quan trọng của bơm dầu truyền nhiệt RY50-32-160 trong ngành chế biến dầu khí nằm ở khả năng duy trì vòng tuần hoàn nhiệt ổn định, phục vụ gia nhiệt bồn, đường ống, thiết bị trao đổi nhiệt và các công đoạn xử lý cần nhiệt độ liên tục.
