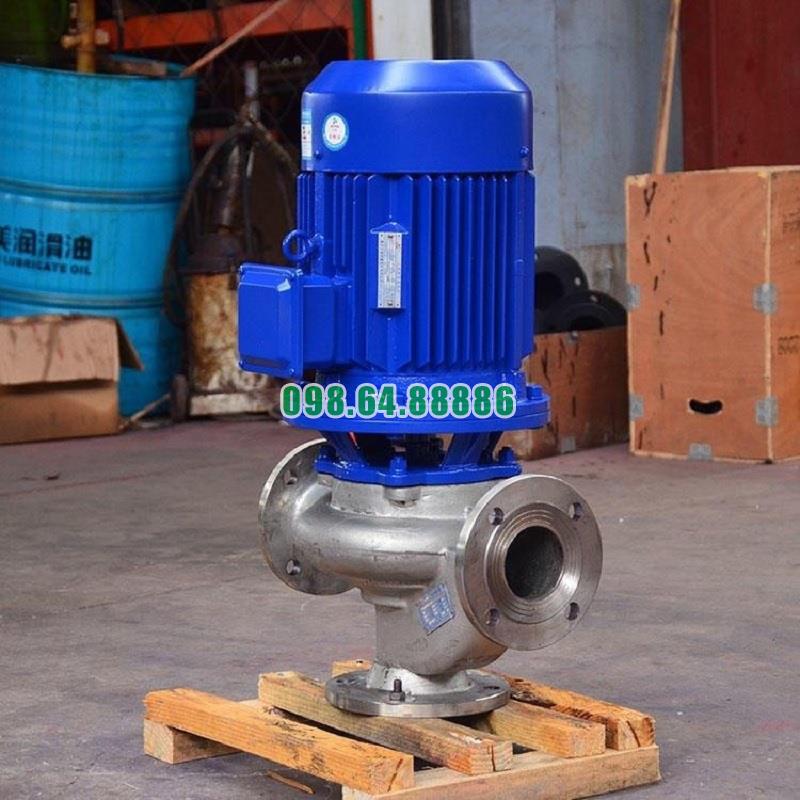

Máy bơm đồng trục thẳng đứng, bơm ly tâm trục đứng , inline ISG100-100, IRG100-100 5.5kw, 100m3, 12.5m

Tính năng vận hành êm ái, độ ồn thấp của bơm đồng trục thẳng đứng model ISG100-100, IRG100-100

Bơm đồng trục thẳng đứng ISG100-100, IRG100-100 không chỉ nổi bật về hiệu suất vận hành và độ tin cậy, mà còn được đánh giá cao nhờ khả năng vận hành êm ái và tạo ra độ ồn thấp. Đây là yếu tố quan trọng trong các công trình hiện đại như tòa nhà cao tầng, bệnh viện, khách sạn, trung tâm thương mại – nơi tiếng ồn cần được kiểm soát nghiêm ngặt.

1. Thiết kế đồng trục cân bằng

• Trục bơm và động cơ được nối đồng tâm, loại bỏ sai lệch đồng trục.

• Kết cấu này giảm rung động trong quá trình vận hành, từ đó hạn chế tiếng ồn phát sinh.

2. Cánh bơm thủy lực tối ưu

• Cánh bơm được thiết kế bằng mô phỏng thủy động học, biên dạng cong mềm, giúp dòng chảy qua bơm ổn định.

• Dòng chảy ít bị xoáy và va đập, giảm hiện tượng rung và tiếng ồn khi bơm hoạt động ở áp lực cao.

3. Vòng bi chất lượng cao

• Vòng bi được chế tạo với độ chính xác cao, có hệ thống bôi trơn hiệu quả.

• Khi vận hành, vòng bi giúp trục quay trơn tru, hạn chế ma sát, từ đó giảm tiếng ồn cơ học.

4. Phớt cơ khí kín khít

• Phớt cơ khí không chỉ ngăn rò rỉ chất lỏng mà còn giúp giảm rung động nhờ kết cấu ma sát ổn định.

• Việc duy trì kín khít tốt giúp bơm vận hành mượt mà, không tạo ra tiếng ồn bất thường.

5. Đế bơm và chân đỡ vững chắc

• Đế bơm được thiết kế cứng vững, giúp bơm đứng ổn định, tránh hiện tượng rung truyền xuống nền.

• Các chân đỡ có thể kết hợp với tấm chống rung, làm giảm đáng kể độ ồn lan truyền.

6. Khả năng kết hợp biến tần (VFD)

• Khi sử dụng biến tần, bơm có thể khởi động/dừng êm ái, tránh hiện tượng “sốc thủy lực” gây rung và tiếng ồn.

• Vận hành với tốc độ tối ưu cũng giúp hạn chế tiếng ồn trong các chế độ tải thấp.

Tính năng vận hành êm ái và độ ồn thấp của bơm đồng trục thẳng đứng ISG100-100, IRG100-100 đến từ thiết kế đồng trục cân bằng, cánh bơm thủy lực tối ưu, vòng bi chính xác, phớt cơ khí ổn định, đế bơm chắc chắn và khả năng tích hợp biến tần. Nhờ đó, bơm không chỉ đáp ứng yêu cầu kỹ thuật mà còn đảm bảo sự thoải mái, yên tĩnh cho môi trường xung quanh, đặc biệt phù hợp với các công trình đòi hỏi cao về tiêu chuẩn tiếng ồn.

Sử dụng bơm đồng trục thẳng đứng model ISG100-100, IRG100-100 cho hệ thống tăng áp nhà cao tầng

Vai trò của bơm trong hệ thống tăng áp nhà cao tầng

Bơm đồng trục thẳng đứng ISG100-100, IRG100-100 đảm nhiệm việc nâng và duy trì áp lực để nước phân phối ổn định đến các tầng trên cùng. Nhờ thiết kế hút – xả inline, dòng chảy thẳng và tổn thất thủy lực thấp, bơm phù hợp các cụm booster đặt tại tầng hầm, phòng kỹ thuật hoặc trạm trung gian.

Cấu hình điển hình cho booster nhà cao tầng

• Cụm bơm song song: 2 bơm (1 chạy – 1 dự phòng) hoặc 3 bơm (2 chạy luân phiên – 1 dự phòng), giúp đảm bảo liên tục cấp nước khi một bơm bảo trì.

• Điều khiển biến tần (VFD): ít nhất 1 bơm chạy VFD để giữ áp setpoint; các bơm còn lại đóng/cắt theo tải, tối ưu điện năng.

• Bình tích áp + cảm biến áp suất: hấp thụ dao động, giảm sốc áp khi bơm khởi động/ngừng.

• Van một chiều, van chặn, van xả khí: chống chảy ngược, thuận tiện cách ly từng bơm, xả khí khỏi đỉnh đường ống.

• Tủ điều khiển – bảo vệ: rơ-le quá tải, mất pha, cạn nước (dry-run), bảo vệ phớt cơ khí và động cơ.

Lý do chọn ISG100-100, IRG100-100 cho nhà cao tầng

• Tiết kiệm không gian: bố trí thẳng đứng, lắp trực tiếp trên tuyến ống, phù hợp phòng bơm chật.

• Áp lực ổn định, hiệu suất cao: cánh bơm và thân đồng trục giảm tổn thất, áp ra đều cho các nhánh.

• Vận hành êm, ít rung: cân bằng động tốt, phù hợp công trình dân sinh yêu cầu độ ồn thấp.

• Bảo trì nhanh tại chỗ: tháo lắp cánh, phớt, vòng bi thuận tiện, rút ngắn thời gian ngừng hệ.

Hướng dẫn chọn điểm làm việc và cỡ bơm

• Cột áp yêu cầu = (cao độ bể mái/tầng dùng cao nhất + tổn thất ma sát tuyến ống + áp dư cuối vòi) – (mực nước bể nguồn).

• Lưu lượng yêu cầu: dựa trên đỉnh dùng nước theo tiêu chuẩn tòa nhà, cộng hệ số đồng thời.

• Điểm làm việc nằm gần BEP (Best Efficiency Point) của bơm để giảm rung, tiết kiệm điện và tăng tuổi thọ.

• Với cụm nhiều bơm, chia lưu lượng theo bậc: 1 bơm cho tải thấp – 2 bơm cho giờ cao điểm.

Tích hợp biến tần để tối ưu năng lượng

• Cài điểm đặt áp tại ống góp xả (ví dụ 4,5–6,5 bar tùy chiều cao toà nhà).

• Dùng đường cong PID mềm: tránh vượt áp, giảm số lần đóng/cắt van.

• Cài khởi động/ramp êm: giảm sốc áp, bảo vệ đường ống, phớt cơ khí và đồng thời hạ tiếng ồn.

Kiểm soát NPSH và các lưu ý đường ống

• Mồi bơm đầy đủ trước khi chạy; ống hút ngắn, to, thẳng, ít co khúc; tránh rò khí để ngăn xâm thực.

• Bố trí đồng hồ áp – lưu lượng – nhiệt độ tại ống góp để theo dõi hiệu năng.

• Giảm chấn tại chân bơm và ống góp để hạn chế truyền rung sang kết cấu.

Vận hành – bảo trì để hệ ổn định lâu dài

• Luân phiên bơm theo giờ/ngày để cân bằng giờ chạy và mài mòn.

• Kiểm tra phớt cơ khí, vòng bi, căn đồng tâm định kỳ; vệ sinh lưới lọc, xả cặn bể nguồn để giữ lưu lượng thiết kế.

• Ghi nhật ký áp – dòng – nhiệt động cơ; phát hiện sớm lệch chuẩn để xử lý trước khi sự cố lớn.

• Test mất điện/nguồn dự phòng và chế độ bypass định kỳ cho hệ tăng áp tòa nhà.

Sử dụng bơm đồng trục thẳng đứng model ISG100-100, IRG100-100 cho hệ thống tăng áp nhà cao tầng mang lại áp lực ổn định, hiệu suất cao, tiết kiệm diện tích và chi phí vận hành, đồng thời đơn giản hóa bảo trì. Khi được tính toán đúng điểm làm việc, tích hợp biến tần và vận hành theo chuẩn, cụm booster với ISG/IRG đáp ứng tin cậy nhu cầu cấp nước liên tục cho mọi tầng, nâng chất lượng sử dụng nước của toàn công trình.

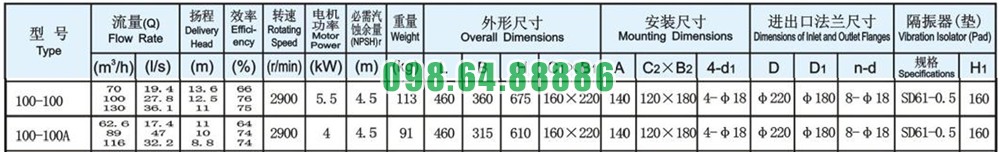

Thông số kỹ thuật và kích thước bơm model ISG100-100

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-100

Đường cong hiệu suất bơm model ISG100-100

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-100

Phụ kiện và kích thước lắp đặt bơm model ISG100-100

Phương thức lắp đặt bơm model ISG100-100
