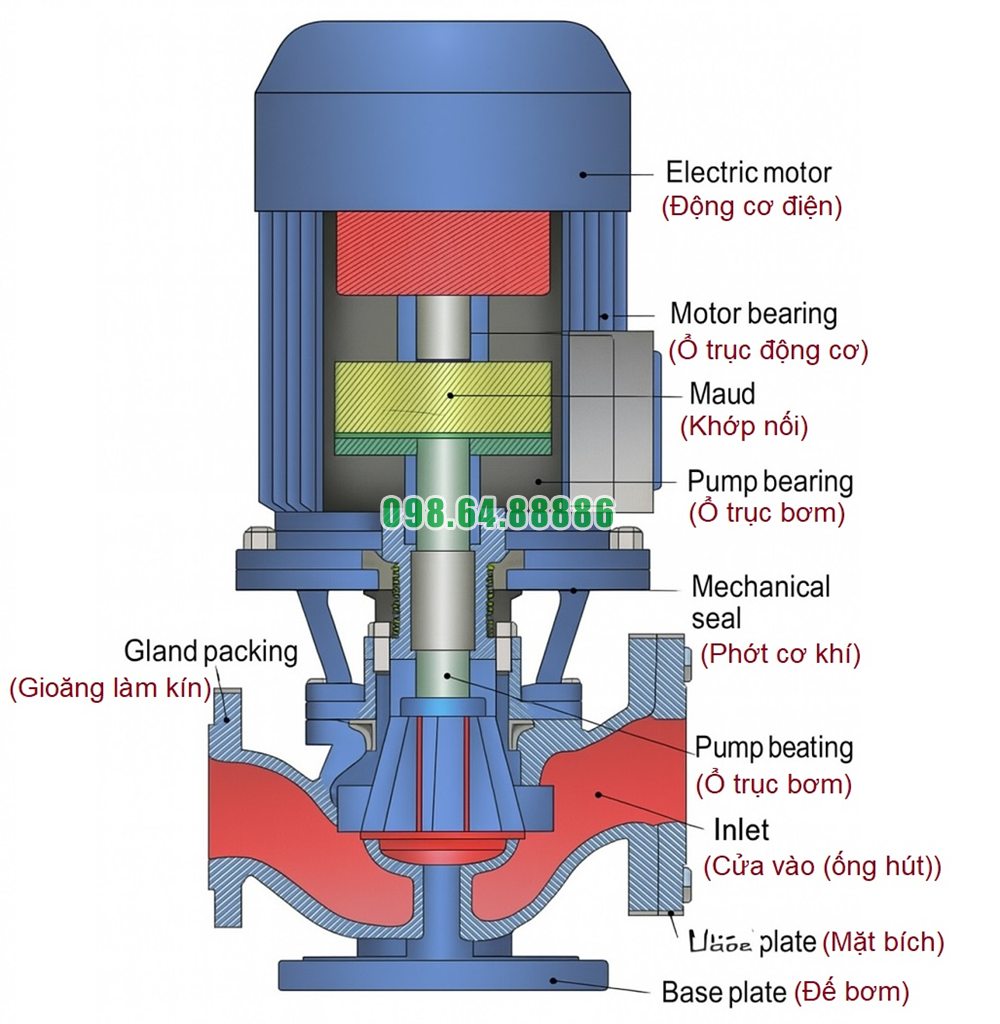

Bơm đường ống trục đứng model ISG80-160 và IRG80-160 là dòng bơm ly tâm được thiết kế theo dạng inline trục đứng, phù hợp cho các hệ thống cấp nước, tăng áp, điều hòa, cứu hỏa và công nghiệp. Đặc điểm nổi bật của dòng bơm này nằm ở cấu tạo gọn gàng, đồng tâm cao và khả năng vận hành ổn định. Để hiểu rõ hơn, chúng ta cùng phân tích chi tiết cấu tạo của bơm.
Thân bơm được chế tạo từ gang đúc hoặc thép hợp kim chất lượng cao, có độ bền cơ học tốt và khả năng chịu áp lực cao. Thiết kế dạng inline giúp lắp đặt trực tiếp trên đường ống mà không cần thay đổi kết cấu đường ống nhiều. Thân bơm còn tích hợp mặt bích hút và xả cùng đường kính (DN80), thuận tiện cho việc kết nối.
Cánh bơm của ISG80-160, IRG80-160 thường sử dụng dạng cánh kín bằng gang hoặc thép không gỉ. Thiết kế cánh tối ưu cho phép tạo áp suất lớn, giảm tổn thất thủy lực và nâng cao hiệu suất. Góc đặt cánh chính xác giúp bơm hoạt động êm, giảm rung lắc khi vận hành lâu dài.
Trục bơm được chế tạo bằng thép hợp kim tôi cứng, có khả năng chịu mài mòn và lực xoắn cao. Trục được cân bằng động chính xác, giúp giảm ma sát, hạn chế hiện tượng rung và tăng tuổi thọ của bơm. Trục được liên kết trực tiếp với động cơ qua khớp nối, bảo đảm truyền động ổn định.
Phớt cơ khí là chi tiết quan trọng, giúp ngăn ngừa rò rỉ chất lỏng ra ngoài. Với model ISG80-160, IRG80-160, thường sử dụng phớt cơ khí làm từ gốm, than chì và cao su chịu nhiệt, phù hợp với môi trường nước sạch hoặc nước có nhiệt độ cao. Phớt được lắp đặt chính xác, giúp bơm vận hành ổn định và ít cần bảo dưỡng.
Ổ trục được thiết kế chắc chắn, sử dụng bạc đạn chất lượng cao chịu tải nặng và nhiệt độ cao. Hệ thống ổ trục được bôi trơn đầy đủ, hạn chế mài mòn và giảm tiếng ồn trong quá trình vận hành.
Động cơ lắp trực tiếp trên thân bơm, đạt tiêu chuẩn IP54 – IP55, cấp cách điện F. Công suất động cơ thường dao động từ 7,5 kW đến 11 kW tùy theo áp suất và lưu lượng yêu cầu. Động cơ được cân chỉnh đồng tâm với trục bơm, giảm thiểu thất thoát năng lượng và nâng cao hiệu suất truyền động.
Đế bơm được chế tạo vững chắc, giữ cho toàn bộ cụm bơm ổn định trong quá trình hoạt động. Nhờ thiết kế trục đứng, bơm chiếm ít diện tích lắp đặt, phù hợp với không gian hẹp trong nhà máy hoặc các hệ thống kỹ thuật tòa nhà.
Cấu tạo chi tiết của bơm đường ống trục đứng ISG80-160, IRG80-160 bao gồm: thân bơm chắc chắn, cánh bơm tối ưu, trục bơm bền bỉ, phớt cơ khí chống rò rỉ, ổ trục và bạc đạn chịu tải, động cơ tiêu chuẩn quốc tế và đế bơm ổn định. Sự kết hợp đồng bộ của các bộ phận này giúp bơm hoạt động với hiệu suất cao, tuổi thọ lâu dài và dễ dàng bảo trì. Đây là lựa chọn lý tưởng cho các hệ thống cấp nước, tăng áp và công nghiệp cần sự ổn định, an toàn và độ tin cậy cao
Bơm đường ống trục đứng model ISG80-160, IRG80-160 hoạt động dựa trên nguyên lý của bơm ly tâm. Khi động cơ điện truyền chuyển động quay đến trục bơm, cánh bơm được gắn trực tiếp trên trục sẽ quay với tốc độ cao. Sự quay này tạo ra lực ly tâm tác động lên chất lỏng bên trong buồng bơm, làm cho chất lỏng bị hút từ cửa vào (mặt bích hút) và bị đẩy ra ngoài qua cửa xả (mặt bích đẩy).
Trong quá trình vận hành, cánh bơm đóng vai trò quan trọng nhất. Khi cánh bơm quay, áp suất tại tâm cánh giảm xuống thấp hơn áp suất tại cửa hút, tạo ra sự chênh lệch áp suất giúp chất lỏng tự động chảy vào bơm. Sau đó, lực ly tâm đẩy chất lỏng từ tâm cánh ra mép ngoài, gia tốc dòng chảy và biến năng lượng cơ học từ động cơ thành năng lượng thủy lực.
Thiết kế đường ống trục đứng của ISG80-160, IRG80-160 cho phép dòng chảy đi theo phương thẳng đứng qua thân bơm. Nhờ cấu trúc này, hướng hút và đẩy gần như thẳng hàng, giúp giảm tổn thất thủy lực, duy trì lưu lượng ổn định và hạn chế rung lắc khi bơm hoạt động liên tục. Điều này đặc biệt hiệu quả trong các hệ thống cấp nước áp lực và tuần hoàn chất lỏng.
Trục bơm được nối trực tiếp với động cơ thông qua khớp nối cứng hoặc mềm, đảm bảo độ đồng tâm cao. Ổ đỡ trục và vòng bi chất lượng cao giúp giảm ma sát, ổn định chuyển động quay, hạn chế hao mòn trong quá trình vận hành. Nhờ đó, bơm ISG80-160, IRG80-160 có thể hoạt động bền bỉ và ít hư hỏng.
Trong thiết kế bơm ly tâm trục đứng, một phần chất lỏng được dẫn ngược lại để làm mát và bôi trơn bộ phận làm kín cơ khí. Cơ chế này không chỉ giúp tăng tuổi thọ cho phớt bơm mà còn đảm bảo quá trình vận hành an toàn trong môi trường áp lực cao.
Nguyên tắc hoạt động của bơm đường ống trục đứng model ISG80-160, IRG80-160 dựa trên lực ly tâm, trong đó động cơ truyền động cho trục và cánh bơm quay, tạo ra sự chênh lệch áp suất hút – đẩy, giúp chất lỏng di chuyển liên tục qua thân bơm. Nhờ cấu tạo trục đứng đồng tâm, dòng chảy ổn định và khả năng làm việc bền bỉ, loại bơm này được ứng dụng rộng rãi trong hệ thống cấp nước sinh hoạt, công nghiệp và các công trình cao tầng
