Trang chủ » Bơm công nghiệp» BƠM LI TÂM» Bơm trục đứng ISG

Máy bơm inline, bơm lùa, bơm đa tầng cánh đứng ISG100-200, IRG100-200 22kw, 100m3, 50m

Tải báo giá
• Mã SP
: ISG100-200
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 100m3/h hoặc 27.8 L/s, đẩy cao 50m, động cơ 22kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Nguyên lý hoạt động của phớt làm kín bơm inline model ISG100-200, IRG100-200

Vai trò của phớt làm kín

Trong bơm inline model ISG100-200, IRG100-200, phớt cơ khí (mechanical seal) là bộ phận quan trọng giúp ngăn không cho chất lỏng rò rỉ ra ngoài tại vị trí trục bơm xuyên qua vỏ bơm. Đây là yếu tố then chốt đảm bảo áp lực, độ an toàn, hiệu suất vận hành và tuổi thọ của toàn bộ hệ thống.

Cấu tạo cơ bản của phớt làm kín

  • Vòng tĩnh: gắn cố định trên thân bơm.

  • Vòng quay: gắn trên trục và quay cùng trục bơm.

  • Mặt ma sát làm kín: bề mặt tiếp xúc giữa vòng tĩnh và vòng quay, thường chế tạo từ vật liệu chịu mài mòn (Carbon, Ceramic, Silicon carbide, Tungsten carbide).

  • Lò xo đàn hồi: tạo lực ép giữ hai bề mặt luôn tiếp xúc kín.

  • Gioăng phụ (O-ring, gasket): tăng độ kín khít tại các mối ghép.

Nguyên lý hoạt động

  1. Khi động cơ truyền động quay trục bơm, vòng quay của phớt cũng quay theo.

  2. Vòng tĩnh giữ cố định trên vỏ bơm, tiếp xúc trực tiếp với vòng quay tại bề mặt ma sát.

  3. Giữa hai mặt ma sát tồn tại một lớp màng chất lỏng siêu mỏng (thường chỉ vài micron). Lớp màng này vừa có tác dụng bôi trơn, vừa làm kín khe hở, ngăn chất lỏng rò rỉ ra ngoài.

  4. Lò xo và áp lực thủy lực trong bơm duy trì sự ép sát liên tục giữa hai bề mặt, đảm bảo kín khít trong mọi điều kiện áp suất.

  5. Khi bơm hoạt động lâu dài, mặt phớt có thể bị mài mòn nhưng vẫn duy trì khả năng làm kín nhờ cơ chế ép bù của lò xo.

Ưu điểm của phớt cơ khí

  • Độ kín cao hơn nhiều so với hộp nhét (gland packing).

  • Hoạt động ổn định ở áp suất và tốc độ cao.

  • Giảm tổn thất lưu chất, tránh thất thoát năng lượng.

  • Kéo dài tuổi thọ của bơm và bảo vệ trục không bị mài mòn.

Những lưu ý để phớt hoạt động hiệu quả

  • Phải mồi đầy nước trước khi khởi động để tránh chạy khan làm cháy mặt phớt.

  • Chất lượng nước bơm phải sạch, hạn chế cặn bẩn và tạp chất rắn.

  • Bảo dưỡng định kỳ: kiểm tra bề mặt phớt, gioăng, lò xo.

  • Chọn đúng loại phớt và vật liệu phù hợp với môi trường (nước sạch, nước nóng, hóa chất nhẹ).


Nguyên lý hoạt động của phớt làm kín trong bơm inline ISG100-200, IRG100-200 dựa trên sự tiếp xúc ma sát có kiểm soát giữa vòng tĩnh và vòng quay, được ép chặt nhờ lò xo và áp lực thủy lực. Nhờ lớp màng chất lỏng siêu mỏng, phớt vừa làm kín, vừa bôi trơn, giúp bơm vận hành ổn định, hạn chế rò rỉ và nâng cao độ tin cậy.



Cấu tạo đơn giản giúp bảo trì dễ dàng bơm inline model ISG100-200, IRG100-200

Thiết kế đồng trục gọn gàng

Bơm inline model ISG100-200, IRG100-200 có thiết kế đồng trục, với cửa hút và cửa xả nằm trên cùng một đường thẳng. Cấu trúc này vừa tiết kiệm không gian, vừa giảm số lượng chi tiết phức tạp. Nhờ đó, khi cần bảo trì, kỹ thuật viên không phải tháo rời toàn bộ hệ thống ống mà chỉ cần thao tác trực tiếp trên phần thân bơm.

Cụm cánh bơm và trục tháo lắp nhanh

Trong quá trình bảo dưỡng, việc kiểm tra và vệ sinh cánh bơm rất quan trọng. Với cấu tạo đơn giản, cụm cánh bơm và trục của bơm inline model ISG100-200, IRG100-200 có thể tháo lắp nhanh chóng. Điều này rút ngắn thời gian dừng máy và thuận tiện cho việc thay thế khi cánh bị mòn hoặc hư hỏng.

Phớt cơ khí dễ thay thế

Phớt làm kín là bộ phận thường xuyên cần kiểm tra trong bảo trì. Bơm inline model ISG100-200, IRG100-200 được thiết kế để thay thế phớt cơ khí một cách đơn giản, không yêu cầu tháo toàn bộ động cơ hay hệ thống ống. Đây là ưu điểm lớn giúp giảm chi phí nhân công và thời gian sửa chữa.

Ổ bi và buồng bơm dễ kiểm tra

  • Ổ bi được bố trí thuận tiện, dễ dàng tra mỡ hoặc thay mới.

  • Buồng bơm có nắp tháo rời, cho phép vệ sinh và kiểm tra bên trong một cách nhanh gọn.

Thuận tiện cho bảo trì định kỳ

Nhờ cấu tạo đơn giản, bơm inline model ISG100-200, IRG100-200 hỗ trợ bảo trì định kỳ dễ dàng với các thao tác như:

  • Vệ sinh cánh bơm và buồng bơm.

  • Kiểm tra phớt, thay thế khi có dấu hiệu rò rỉ.

  • Bôi trơn ổ bi và kiểm tra trục quay.

  • Siết chặt lại bulông, đảm bảo thân bơm chắc chắn.

Cấu tạo đơn giản giúp bảo trì dễ dàng bơm inline model ISG100-200, IRG100-200 là yếu tố quan trọng giúp giảm thiểu thời gian ngừng hoạt động, tiết kiệm chi phí bảo dưỡng và kéo dài tuổi thọ thiết bị. Với thiết kế tối ưu, bơm vừa đảm bảo hiệu suất vận hành, vừa hỗ trợ quá trình bảo trì nhanh gọn, phù hợp cho cả hệ thống dân dụng và công nghiệp.

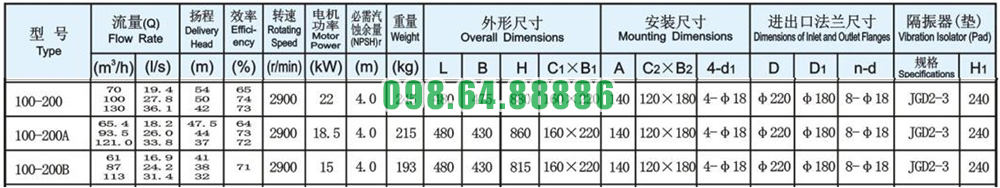

Thông số kỹ thuật và kích thước bơm model ISG100-200



Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-200


Đường cong hiệu suất bơm model ISG100-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-200


Phụ kiện và kích thước lắp đặt bơm model ISG100-200


Phương thức lắp đặt bơm model ISG100-200
