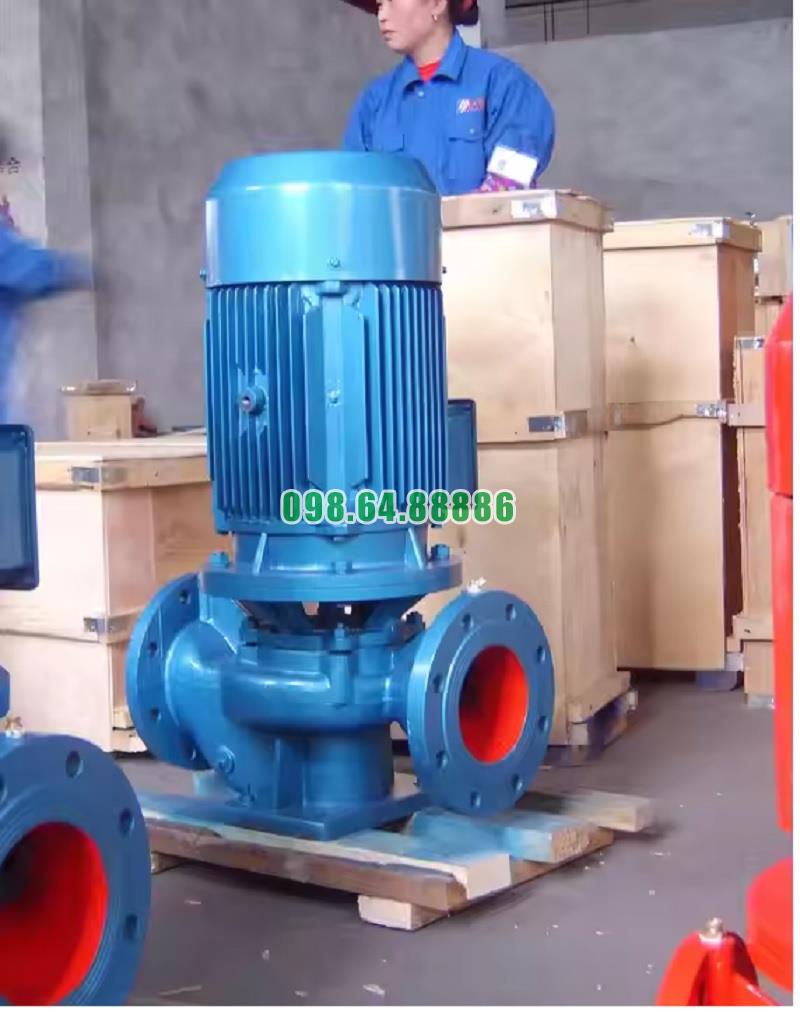

Máy bơm lắp thẳng trục đứng, bơm đồng trục đứng ISG65-200, IRG65-200, 7.5kw, 25m3

Thiết kế giảm rung của Bơm lắp thẳng trục đứng model ISG65-200, IRG65-200

Cấu trúc trục thẳng đồng tâm

Một trong những yếu tố quan trọng giúp giảm rung hiệu quả của model ISG65-200 và IRG65-200 chính là thiết kế trục thẳng đứng đồng tâm giữa trục động cơ và trục bơm. Điều này đảm bảo:

• Chuyển động quay cân bằng tuyệt đối.

• Loại bỏ hiện tượng lệch trục, nguyên nhân chính gây rung lắc ở các dòng bơm truyền động gián tiếp.

• Giảm ứng suất xoắn không đều, giúp bơm hoạt động mượt và ổn định.

Cánh bơm cân bằng động chính xác

Cánh bơm ly tâm được gia công và cân bằng động với độ sai lệch cực nhỏ, giúp:

• Giảm rung động khi quay ở tốc độ cao.

• Hạn chế hiện tượng mất cân bằng quay, kéo dài tuổi thọ cho vòng bi và trục.

Công đoạn cân bằng này được thực hiện bằng máy chuyên dụng trong quá trình sản xuất nhằm đảm bảo độ chính xác tuyệt đối.

Sử dụng vòng bi chất lượng cao

Model ISG65-200 và IRG65-200 được trang bị vòng bi cỡ lớn có khả năng:

• Chịu tải trọng hướng trục và hướng kính tốt.

• Giảm ma sát quay và rung động cơ học trong quá trình vận hành liên tục.

Các vòng bi thường được bôi trơn bằng mỡ hoặc dầu chuyên dụng, đảm bảo hoạt động êm và giảm sinh nhiệt.

Đế bơm thiết kế vững chắc

Đế bơm được chế tạo từ gang hoặc thép đúc nguyên khối, có cấu trúc cứng vững, giúp:

• Hạn chế cộng hưởng rung động từ động cơ truyền xuống nền.

• Ổn định vị trí bơm trong quá trình khởi động và vận hành lâu dài.

• Dễ kết nối với các giá đỡ cao su hoặc bulông giảm chấn, tăng hiệu quả cách ly rung.

Phớt cơ khí và khớp nối giảm chấn

Phớt cơ khí được thiết kế kín khít, đảm bảo không tạo ra rung động dư trong vùng tiếp xúc giữa trục và buồng bơm. Một số phiên bản cao cấp có thể tích hợp khớp nối mềm hoặc khớp nối đàn hồi, giúp hấp thụ rung động từ động cơ, bảo vệ các bộ phận quay.

Lưu lượng ổn định, giảm xung áp

Thiết kế buồng xoắn (volute) và ống xả tuyến tính, cùng với khả năng làm việc ở lưu lượng không đổi, giúp giảm hiện tượng xung áp – nguyên nhân gây rung cục bộ tại điểm thay đổi dòng chảy. Nhờ đó:

• Áp lực ra đều đặn, không dao động mạnh.

• Hệ thống ống dẫn và các van cũng giảm được rung chấn liên hoàn.

Bơm lắp thẳng trục đứng ISG65-200, IRG65-200 được thiết kế với nhiều yếu tố kỹ thuật chống rung tích hợp, từ trục đồng tâm, cánh bơm cân bằng động, vòng bi chất lượng cao cho đến đế bơm chắc chắn. Tất cả giúp thiết bị vận hành êm ái, ổn định, kéo dài tuổi thọ linh kiện và đảm bảo độ an toàn cho toàn hệ thống. Đây là lựa chọn tối ưu cho các công trình yêu cầu vận hành liên tục và không gây tiếng ồn, rung chấn lớn

Ứng dụng của Bơm lắp thẳng trục đứng model ISG65-200, IRG65-200 trong phòng cháy chữa cháy

Đáp ứng yêu cầu áp lực cao của hệ thống PCCC

Bơm ISG65-200 và IRG65-200 có khả năng tạo ra áp suất cao và lưu lượng ổn định, rất phù hợp với yêu cầu kỹ thuật của hệ thống phòng cháy chữa cháy (PCCC). Với thiết kế trục thẳng đứng và cánh bơm ly tâm, bơm giúp đẩy nước mạnh mẽ đến các đầu phun ở nhiều tầng cao, đảm bảo hiệu quả dập lửa nhanh chóng, kể cả ở các tòa nhà cao tầng hay nhà xưởng lớn.

Ứng dụng làm bơm chính trong hệ thống chữa cháy

Trong hệ thống PCCC tiêu chuẩn, ISG65-200 và IRG65-200 thường được sử dụng làm:

• Bơm chính: hoạt động chính thức khi có tín hiệu cháy, cấp nước trực tiếp đến toàn bộ hệ thống sprinkler hoặc trụ chữa cháy.

• Bơm tăng áp: hỗ trợ duy trì áp lực ổn định khi đường ống dẫn nước dài hoặc có độ cao lớn.

Nhờ khả năng hoạt động liên tục và độ ổn định cao, bơm giúp duy trì áp lực nước cần thiết cho vòi chữa cháy, đầu phun tự động hoặc cuộn vòi.

Thiết kế phù hợp cho hệ thống kỹ thuật tòa nhà

Với kết cấu trục đứng – tiết diện nhỏ, bơm ISG65-200, IRG65-200 có thể lắp đặt trực tiếp tại phòng kỹ thuật tầng hầm hoặc tầng mái mà không chiếm nhiều diện tích. Việc lắp đặt dễ dàng vào hệ thống đường ống đứng của tòa nhà giúp tiết kiệm không gian và chi phí thi công.

Ứng dụng trong các công trình bắt buộc PCCC

Bơm được sử dụng rộng rãi trong:

• Tòa nhà cao tầng, chung cư, khách sạn

• Trung tâm thương mại, kho bãi, siêu thị

• Nhà máy, xưởng sản xuất, khu công nghiệp

• Trường học, bệnh viện, khu hành chính

Tại các công trình này, việc trang bị hệ thống bơm chữa cháy đạt chuẩn là yêu cầu bắt buộc theo quy định của Bộ Công an, và ISG65-200, IRG65-200 hoàn toàn đáp ứng được.

Tính năng an toàn cao trong vận hành PCCC

• Vận hành ổn định, chống rung, giúp hệ thống luôn sẵn sàng hoạt động khi có sự cố.

• Có thể tích hợp với tủ điều khiển tự động, giúp kích hoạt bơm khi có tín hiệu báo cháy từ hệ thống trung tâm.

• Phớt cơ khí chất lượng cao, giúp tránh rò rỉ nước, bảo vệ an toàn cho động cơ và người vận hành.

Trong lĩnh vực phòng cháy chữa cháy, bơm lắp thẳng trục đứng ISG65-200 và IRG65-200 là lựa chọn hiệu quả và đáng tin cậy. Với áp suất mạnh, thiết kế gọn gàng, hoạt động ổn định và khả năng tích hợp cao, thiết bị này giúp đảm bảo an toàn cháy nổ, bảo vệ tính mạng và tài sản trong các công trình dân dụng và công nghiệp

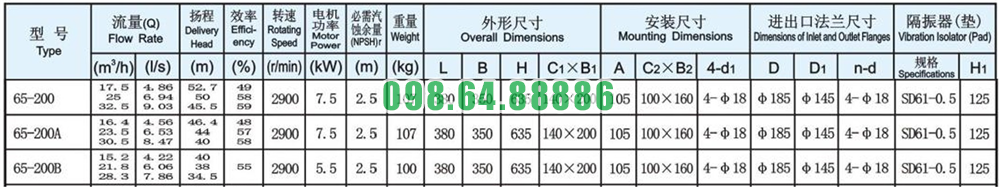

Thông số kỹ thuật và kích thước bơm model ISG65-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200

Đường cong hiệu suất bơm model ISG65-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200

Phụ kiện và kích thước lắp đặt bơm model ISG65-200

Phương thức lắp đặt bơm model ISG65-200
