Sự chuyển hóa năng lượng ly tâm trong Bơm dầu truyền nhiệt RY50-32-250A là quá trình động cơ truyền cơ năng đến trục và bánh công tác, sau đó bánh công tác truyền năng lượng cho dầu truyền nhiệt để hình thành lưu lượng và cột áp. Với model RY50-32-250A, quá trình này diễn ra ở tốc độ 2.900 vòng/phút, tạo điểm làm việc 16 m³/h và cột áp 60 m.
Quá trình chuyển hóa năng lượng bắt đầu từ động cơ 7,5 kW. Động cơ tạo chuyển động quay và truyền mô-men qua khớp nối mềm đến trục bơm.
Trục bơm liên kết với bánh công tác, vì vậy khi trục quay, bánh công tác cũng quay theo. Trong kết cấu dòng RY, cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác.
Ở RY50-32-250A, bánh công tác làm việc tại tốc độ 2.900 vòng/phút. Đây là tốc độ gắn trực tiếp với đường đặc tính lưu lượng – cột áp của dòng bơm RY.
Tốc độ quay này cho phép bánh công tác liên tục truyền năng lượng cơ học từ động cơ sang dòng dầu truyền nhiệt.
Cửa hút của bơm RY được bố trí theo hướng trục. Khi bơm hoạt động, dầu truyền nhiệt đi theo đường hút vào vùng trung tâm của bánh công tác.
Tại khu vực này, dầu bắt đầu tiếp nhận năng lượng từ bánh công tác đang quay.
Đây là giai đoạn đầu của sự chuyển hóa năng lượng ly tâm trong Bơm dầu truyền nhiệt RY50-32-250A.
Khi bánh công tác quay, dầu trong các vùng dòng chảy của bánh công tác được đưa từ khu vực tâm ra phía ngoài.
Trong quá trình dịch chuyển này, bánh công tác truyền cơ năng cho dầu. Năng lượng của dòng dầu tăng lên, tạo điều kiện để môi chất tiếp tục đi về phía cửa xả của bơm.
Có thể hiểu quá trình chuyển hóa năng lượng theo chuỗi:
Điện năng → cơ năng động cơ → chuyển động quay của trục → chuyển động quay bánh công tác → năng lượng của dòng dầu → lưu lượng và cột áp.
Như vậy, bánh công tác chính là bộ phận trung tâm thực hiện quá trình truyền năng lượng từ hệ thống truyền động sang dầu truyền nhiệt.
Kết quả quan trọng của quá trình chuyển hóa năng lượng là RY50-32-250A có khả năng tạo cột áp 60 m tại lưu lượng 16 m³/h theo bảng thông số của nhà sản xuất.
Cột áp thể hiện mức năng lượng mà bơm cung cấp cho dòng dầu để giúp môi chất vượt qua trở lực của hệ thống.
Do đó, quá trình chuyển hóa năng lượng ly tâm không đơn thuần làm dầu chuyển động nhanh hơn mà còn tạo năng lượng thủy lực cần thiết để duy trì dòng dầu trong hệ thống tuần hoàn.
Sau khi nhận năng lượng từ bánh công tác, dầu được đưa ra phía ngoài và tiếp tục thoát khỏi bơm qua cửa xả hướng tâm theo phương thẳng đứng.
Từ cửa xả, dầu có đủ năng lượng để tiếp tục lưu chuyển qua đường ống và các thiết bị của hệ thống.
Sau khi truyền nhiệt tại các thiết bị sử dụng nhiệt, dầu có thể quay trở lại phía hút và tiếp tục được RY50-32-250A truyền năng lượng trong chu kỳ tiếp theo.
Khả năng truyền năng lượng của bánh công tác gắn chặt với tốc độ quay. Nhà sản xuất xây dựng đường đặc tính dòng RY tại tốc độ xấp xỉ 2.900 vòng/phút và yêu cầu lựa chọn điểm làm việc trong vùng đặc tính phù hợp.
Nếu tốc độ quay thấp hơn yêu cầu, năng lượng truyền sang dầu giảm và bơm có thể không đạt lưu lượng hoặc cột áp thiết kế.
Tài liệu cũng xác định tốc độ quay không đủ là một trong những nguyên nhân khiến lưu lượng và cột áp thấp hơn thiết kế.
RY50-32-250A có công suất trục 6,20 kW, động cơ 7,5 kW và hiệu suất được nhà sản xuất công bố 42% tại điểm 16 m³/h – 60 m.
Nhà sản xuất khuyến nghị điểm làm việc thực tế cần nằm trong vùng đường đặc tính thích hợp và ưu tiên gần khu vực hiệu suất cao nhất.
Điều này cho thấy hiệu quả chuyển hóa năng lượng phụ thuộc không chỉ vào tốc độ bánh công tác mà còn vào việc bơm có được vận hành đúng vùng lưu lượng và cột áp thiết kế hay không.
Sự chuyển hóa năng lượng ly tâm trong Bơm dầu truyền nhiệt RY50-32-250A bắt đầu từ động cơ 7,5 kW truyền cơ năng đến trục và bánh công tác. Bánh công tác quay ở 2.900 vòng/phút, truyền năng lượng cho dầu từ vùng tâm ra phía ngoài, sau đó dầu được dẫn tới cửa xả với năng lượng thủy lực cao hơn.
Kết quả của quá trình này là RY50-32-250A đạt điểm làm việc lưu lượng 16 m³/h và cột áp 60 m. Vì vậy, bánh công tác, tốc độ quay và điểm làm việc là ba yếu tố trực tiếp quyết định hiệu quả chuyển hóa cơ năng thành năng lượng thủy lực của dòng dầu trong Bơm dầu truyền nhiệt RY50-32-250A.
Công suất trục 6.20kW của Bơm dầu truyền nhiệt RY50-32-250A là thông số thể hiện mức công suất cơ học mà bơm cần tại trục ở điểm làm việc được nhà sản xuất công bố. Với công suất trục này, RY50-32-250A đạt lưu lượng 16 m³/h, cột áp 60 m và tốc độ quay 2.900 vòng/phút, đồng thời sử dụng động cơ công suất 7,5 kW.
Công suất trục 6,20 kW là công suất cơ học truyền trực tiếp tới trục của RY50-32-250A để làm bánh công tác quay và tạo năng lượng cho dòng dầu tải nhiệt.
Thông số này khác với công suất động cơ 7,5 kW. Động cơ cung cấp năng lượng cho toàn bộ cụm truyền động, còn 6,20 kW là mức công suất trên trục bơm tại điểm làm việc được bảng thông số kỹ thuật xác định.
Vì vậy, khi đánh giá khả năng vận hành của RY50-32-250A, cần xem xét đồng thời công suất trục 6,20 kW và công suất động cơ 7,5 kW.
Theo bảng thông số, khi Bơm dầu truyền nhiệt RY50-32-250A làm việc với lưu lượng 16 m³/h, công suất trục tương ứng là 6,20 kW.
Điều này cho thấy công suất trục không phải một giá trị độc lập mà gắn trực tiếp với điểm làm việc của bơm.
Khi vận hành đúng vùng đặc tính, công suất truyền tới trục giúp bánh công tác duy trì dòng dầu tuần hoàn theo lưu lượng đã được nhà sản xuất công bố.
RY50-32-250A cần truyền năng lượng cho dầu tải nhiệt để tạo ra cột áp 60 m tại điểm lưu lượng 16 m³/h.
Công suất trục 6,20 kW được sử dụng để duy trì chuyển động của bánh công tác ở tốc độ 2.900 vòng/phút, từ đó tạo ra năng lượng thủy lực cần thiết cho dòng dầu.
Do đó, sự kết hợp giữa:
6,20 kW công suất trục
16 m³/h lưu lượng
60 m cột áp
2.900 vòng/phút
tạo thành điểm làm việc đặc trưng của RY50-32-250A trong bảng kỹ thuật.
RY50-32-250A sử dụng động cơ 7,5 kW, lớn hơn công suất trục 6,20 kW khoảng 1,30 kW.
Mức chênh lệch này cho thấy động cơ được nhà sản xuất lựa chọn có công suất danh định cao hơn nhu cầu công suất trên trục tại điểm làm việc công bố.
Nhờ đó, động cơ có đủ khả năng truyền công suất cho bơm mà không phải sử dụng động cơ có công suất đúng bằng 6,20 kW.
Ký hiệu A trong model RY50-32-250A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.
Theo bảng thông số, RY50-32-250 tiêu chuẩn có công suất trục 6,20 kW tại 12,5 m³/h – 80 m và 7,6 kW tại 18 m³/h – 70 m, đồng thời sử dụng động cơ 11 kW. Phiên bản RY50-32-250A đạt 16 m³/h – 60 m với công suất trục 6,20 kW và động cơ 7,5 kW.
Như vậy, công suất trục 6,20 kW của phiên bản A gắn với đặc tính thủy lực riêng của bánh công tác đã được cắt giảm đường kính.
Để công suất trục 6.20kW của Bơm dầu truyền nhiệt RY50-32-250A được khai thác phù hợp, bơm cần hoạt động trong vùng đường đặc tính thiết kế.
Nếu lưu lượng tăng quá mức, công suất tiêu thụ của bơm có thể tăng. Trong phần xử lý sự cố, nhà sản xuất xác định lưu lượng quá lớn là một nguyên nhân khiến công suất tiêu thụ tăng cao và khuyến nghị khép bớt van xả để đưa lưu lượng trở lại vùng cho phép.
Vì vậy, không nên xem 6,20 kW là mức công suất cố định trong mọi điều kiện vận hành, mà là giá trị được công bố tại điểm làm việc cụ thể của RY50-32-250A.
Ở điểm làm việc tiêu chuẩn, công suất trục 6,20 kW mang lại sự phù hợp giữa nhu cầu truyền động và đặc tính thủy lực của RY50-32-250A.
Các yếu tố được đồng bộ gồm:
Đủ công suất để duy trì bánh công tác ở 2.900 vòng/phút.
Đáp ứng lưu lượng 16 m³/h.
Tạo cột áp 60 m.
Phù hợp với động cơ 7,5 kW.
Không cần sử dụng động cơ 11 kW như cấu hình RY50-32-250 tiêu chuẩn tại các điểm làm việc được công bố.
Công suất trục 6.20kW lý tưởng của Bơm dầu truyền nhiệt RY50-32-250A được thể hiện ở sự đồng bộ với điểm làm việc 16 m³/h – 60 m – 2.900 vòng/phút và động cơ 7,5 kW.
Giá trị 6,20 kW chính là công suất cơ học trên trục được nhà sản xuất công bố cho RY50-32-250A tại điểm làm việc này. Để duy trì công suất ở vùng phù hợp, bơm cần được vận hành đúng lưu lượng và cột áp thiết kế, tránh để lưu lượng tăng quá mức khiến nhu cầu công suất trên trục tăng theo.

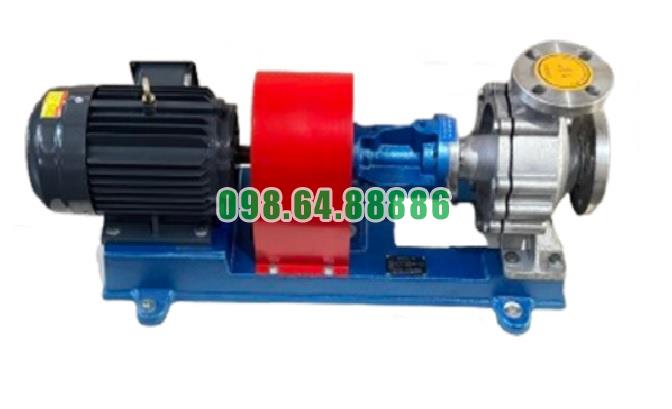

Bơm dầu tải nhiệt RY50-32-250A tốc độ quay 2900 vòng/phút, cột áp 60 m, công suất 7.5 kW, lưu lượng 16 m3/h
