Bơm dầu truyền nhiệt RY65-40-250A hoạt động theo nguyên lý bơm ly tâm, trong đó bánh công tác quay để truyền năng lượng cho dầu tải nhiệt và đẩy chất lỏng từ vùng tâm ra phía ngoài. Đây là cơ chế chính giúp bơm tạo ra lưu lượng 20 m³/h và cột áp 51 m tại tốc độ 2.900 vòng/phút, với công suất 7,5 kW.
Dầu truyền nhiệt đi vào bơm qua cửa hút danh nghĩa 65 mm, được bố trí theo hướng trục.
Từ cửa hút, chất lỏng đi trực tiếp đến vùng tâm của bánh công tác. Đây là khu vực bắt đầu quá trình truyền năng lượng từ động cơ sang dòng dầu.
Động cơ truyền mô-men qua khớp nối và trục bơm, làm bánh công tác quay với tốc độ 2.900 vòng/phút.
Khi bánh công tác quay, các cánh trên bánh công tác tác động lên dầu, làm chất lỏng chuyển động theo bánh công tác và tăng dần vận tốc.
Đây là giai đoạn hình thành lực ly tâm trong quá trình làm việc của RY65-40-250A.
Khi dầu chuyển động cùng bánh công tác, tác dụng ly tâm làm dòng chất lỏng dịch chuyển từ vùng tâm về phía đường kính ngoài của bánh công tác.
Trong quá trình này, dầu nhận thêm năng lượng từ chuyển động quay của bánh công tác. Vận tốc và năng lượng của dòng chất lỏng tăng lên trước khi dầu rời khỏi bánh công tác.
Đây chính là cơ chế cơ bản giúp Bơm dầu truyền nhiệt RY65-40-250A tạo dòng chảy liên tục.
Khi dầu liên tục bị đẩy từ tâm ra phía ngoài, vùng trung tâm bánh công tác được bổ sung chất lỏng từ đường hút.
Nhờ đó, quá trình hút và đẩy diễn ra liên tục khi bánh công tác quay. Dầu mới đi vào tâm, được truyền năng lượng rồi tiếp tục bị đẩy ra phía ngoài.
Chu trình này được duy trì trong suốt thời gian bơm vận hành.
Sau khi rời bánh công tác, dầu được thân bơm dẫn về cửa xả.
RY65-40-250A có cửa xả danh nghĩa 40 mm, bố trí hướng tâm theo phương thẳng đứng. Từ đây, dầu được đẩy vào hệ thống đường ống để tiếp tục tuần hoàn qua các thiết bị sử dụng nhiệt.
Sự phối hợp giữa bánh công tác và thân bơm giúp năng lượng quay của động cơ được chuyển thành năng lượng của dòng dầu.
Bánh công tác là bộ phận trực tiếp quyết định quá trình truyền năng lượng sang chất lỏng.
Ở model RY65-40-250A, ký hiệu “250” thể hiện đường kính ngoài danh nghĩa của bánh công tác, còn chữ “A” cho biết bánh công tác đã được tiện giảm đường kính lần thứ nhất.
Khi quay ở tốc độ 2.900 vòng/phút, bánh công tác giúp bơm tạo ra điểm làm việc 20 m³/h và cột áp 51 m.
Nguyên lý tạo lực ly tâm chỉ hoạt động ổn định khi bên trong thân bơm và bánh công tác có đủ môi chất.
Vì vậy, trước khi khởi động, RY65-40-250A phải được mồi đầy dầu và loại bỏ không khí. Nếu thiếu môi chất, bánh công tác không thể truyền năng lượng hiệu quả cho dòng dầu và bơm có thể hoạt động không ổn định.
Nguyên lý tạo lực ly tâm đẩy chất lỏng của Bơm dầu truyền nhiệt RY65-40-250A bắt đầu khi dầu đi vào tâm bánh công tác. Bánh công tác quay ở tốc độ 2.900 vòng/phút, truyền năng lượng cho dầu và đẩy chất lỏng từ vùng tâm ra phía ngoài, sau đó thân bơm dẫn dầu tới cửa xả.
Nhờ nguyên lý này, RY65-40-250A có thể duy trì lưu lượng 20 m³/h, cột áp 51 m và công suất 7,5 kW, đáp ứng nhiệm vụ tuần hoàn dầu tải nhiệt trong hệ thống gia nhiệt công nghiệp.
Lắp đặt Bơm dầu truyền nhiệt RY65-40-250A trong trạm trộn bê tông nhựa đường cần tập trung vào việc bảo đảm dòng dầu tải nhiệt tuần hoàn ổn định giữa nguồn gia nhiệt và các thiết bị cần giữ nhiệt. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ quay 2.900 vòng/phút và công suất 7,5 kW, model này phù hợp với các hệ thống có yêu cầu làm việc tương ứng.
Bơm nên được bố trí ở vị trí thuận tiện cho đường hút và đường đẩy, đồng thời có đủ không gian để kiểm tra, tháo lắp và bảo dưỡng.
Đường hút cần hạn chế chiều dài và tổn thất cục bộ để dầu truyền nhiệt đi vào Bơm dầu truyền nhiệt RY65-40-250A thuận lợi hơn.
Trong trạm trộn bê tông nhựa đường, hệ thống đường ống dầu nóng có thể chịu tải trọng và giãn nở nhiệt đáng kể. Vì vậy, đường hút và đường xả phải có giá đỡ riêng.
Không để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm, vì điều này có thể làm lệch cụm bơm và gây rung khi vận hành.
Sau khi đặt cụm bơm lên bệ, cần kiểm tra độ cân bằng và căn chỉnh đồng tâm giữa trục bơm và trục động cơ.
Sai lệch tại vành ngoài khớp nối không nên vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm. Đây là yêu cầu quan trọng để RY65-40-250A vận hành ổn định ở tốc độ 2.900 vòng/phút.
Trước khi vận hành, toàn bộ đường ống dầu tải nhiệt cần được súc rửa sạch để loại bỏ cặn, xỉ hàn và dị vật.
Nên lắp lưới lọc hoặc bộ lọc ở đường hút nhằm hạn chế tạp chất đi vào bánh công tác của Bơm dầu truyền nhiệt RY65-40-250A, gây tắc nghẽn hoặc làm giảm lưu lượng.
Sau khi hoàn tất lắp đặt cơ khí và điện, cần chạy thử để kiểm tra chiều quay của động cơ.
Khi quan sát từ phía khớp nối, trục bơm RY phải quay theo chiều kim đồng hồ. Chiều quay sai có thể làm bơm không đạt đúng lưu lượng và cột áp.
Do làm việc trong hệ thống dầu nóng của trạm trộn bê tông nhựa đường, Bơm dầu truyền nhiệt RY65-40-250A cần được gia nhiệt từ từ trước khi khởi động chính thức.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ. Việc này giúp hạn chế ảnh hưởng của giãn nở nhiệt lên cụm bơm.
Sau khi chạy thử khoảng 3–4 giờ, cần kiểm tra độ rung, tiếng ồn, nhiệt độ ổ trục, tình trạng rò rỉ và độ chắc chắn của các mối liên kết.
Nếu các thông số ổn định và không xuất hiện dấu hiệu bất thường, Bơm dầu truyền nhiệt RY65-40-250A có thể được đưa vào vận hành trong hệ thống trạm trộn.
Lắp đặt Bơm dầu truyền nhiệt RY65-40-250A trong trạm trộn bê tông nhựa đường cần đặc biệt chú trọng đến vị trí lắp, giá đỡ đường ống, độ đồng tâm, bộ lọc đường hút, chiều quay và quy trình gia nhiệt sơ bộ.
Khi được lắp đặt đúng kỹ thuật, RY65-40-250A với thông số 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW có thể duy trì dòng dầu tải nhiệt ổn định cho hệ thống có yêu cầu vận hành tương ứng

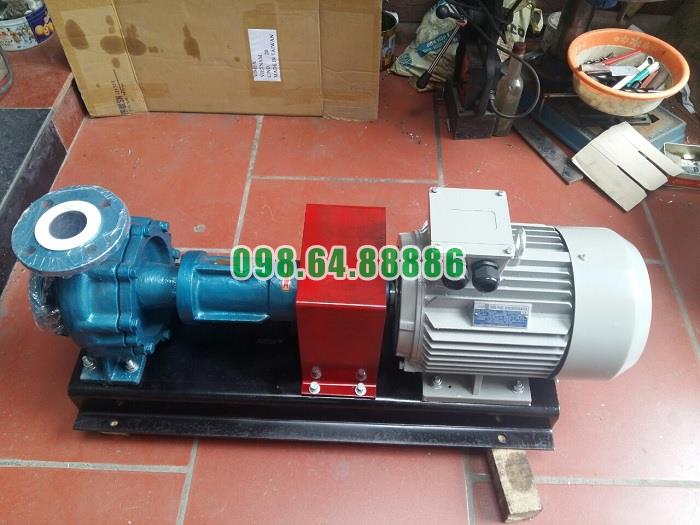

Máy bơm dầu nóng công nghiệp RY65-40-250A cột áp 51 m, lưu lượng 20 m3/h, công suất 7.5 kW
