Những tính năng kỹ thuật giúp Bơm dầu truyền nhiệt RY65-40-200 hoạt động ổn định tập trung vào kết cấu chịu nhiệt, hệ thống ổ bi, cơ chế tản nhiệt tự nhiên, bộ phận làm kín và khả năng chịu áp của thân bơm. Các yếu tố này phối hợp với nhau để duy trì trạng thái làm việc ổn định khi bơm tuần hoàn dầu nóng trong hệ thống công nghiệp.
RY65-40-200 thuộc dòng bơm RY được thiết kế để vận chuyển chất lỏng ít ăn mòn, không chứa hạt rắn và có nhiệt độ cao.
Theo tài liệu của dòng RY, nhiệt độ môi chất có thể đạt tới 350°C. Khả năng này giúp bơm thích nghi với các hệ thống gia nhiệt cần tuần hoàn dầu nóng liên tục mà vẫn duy trì kết cấu làm việc phù hợp với điều kiện nhiệt độ cao.
Một trong những tính năng kỹ thuật quan trọng của Bơm dầu truyền nhiệt RY65-40-200 là cụm rotor được đỡ bằng hai ổ bi.
Hai ổ bi giúp giữ trục quay đúng tâm, hạn chế dao động của rotor và hỗ trợ bánh công tác duy trì chuyển động ổn định. Khi ổ bi được bôi trơn đúng cách và kiểm tra định kỳ, độ rung của cụm bơm cũng được kiểm soát tốt hơn.
Dòng RY sử dụng phương án tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp nhiệt từ khu vực thân bơm phát tán ra môi trường trước khi truyền mạnh tới ổ bi. Nhờ đó, cụm ổ trục và chất bôi trơn được hạn chế tác động trực tiếp của nhiệt độ cao.
Đây là yếu tố quan trọng giúp RY65-40-200 duy trì trạng thái vận hành ổn định khi làm việc với dầu nóng.
RY65-40-200 sử dụng packing kết hợp với phớt dầu chịu nhiệt tại khu vực trục.
Hệ thống này giúp kiểm soát rò rỉ dầu trong quá trình trục quay, đồng thời hỗ trợ bảo vệ cụm ổ bi phía sau. Khi bộ phận làm kín được kiểm tra thường xuyên và thay thế đúng thời điểm, khả năng vận hành ổn định của bơm được duy trì tốt hơn.
Các bộ phận chịu áp cùng mặt bích hút và mặt bích đẩy của dòng RY được thiết kế theo mức áp suất 16 bar.
Khả năng chịu áp này giúp thân bơm và các vị trí kết nối duy trì độ chắc chắn khi dầu truyền nhiệt được tuần hoàn trong hệ thống kín. Đây cũng là một trong những tính năng kỹ thuật giúp Bơm dầu truyền nhiệt RY65-40-200 hoạt động ổn định trong môi trường công nghiệp.
Bơm và động cơ được lắp trên cùng một bệ và liên kết thông qua khớp nối.
Khi hai trục được căn chỉnh đồng tâm chính xác, lực truyền từ động cơ đến bánh công tác diễn ra ổn định hơn, hạn chế rung, tiếng ồn và tải không đều lên ổ bi.
Việc cố định chắc chắn bệ máy và kiểm tra bu lông neo cũng góp phần duy trì độ ổn định của toàn bộ cụm bơm.
Cửa hút của RY65-40-200 được bố trí theo phương dọc trục, giúp dầu đi trực tiếp vào tâm bánh công tác. Cửa xả được bố trí theo phương thẳng đứng để dẫn dầu sau khi được tăng năng lượng ra khỏi thân bơm.
Cách bố trí này tạo đường dòng rõ ràng qua bánh công tác, hỗ trợ quá trình hút và đẩy dầu diễn ra liên tục.
Tài liệu dòng RY yêu cầu theo dõi độ rung của bơm trong quá trình hoạt động và kiểm tra ngay nếu xuất hiện rung bất thường.
Độ rung có thể liên quan đến lệch tâm giữa bơm và động cơ, ổ bi hư hỏng, không khí trong đường ống hoặc tải trọng đường ống tác động lên thân bơm.
Việc kiểm soát các yếu tố này giúp rotor duy trì trạng thái quay ổn định và hạn chế hư hỏng cơ khí.
Những tính năng kỹ thuật giúp Bơm dầu truyền nhiệt RY65-40-200 hoạt động ổn định gồm khả năng làm việc với dầu truyền nhiệt tới 350°C, cụm rotor đỡ bằng hai ổ bi, tản nhiệt tự nhiên, hệ thống packing kết hợp phớt dầu chịu nhiệt, kết cấu chịu áp 16 bar và cách bố trí đồng trục giữa bơm với động cơ.
Khi các tính năng này được kết hợp với việc căn chỉnh, bôi trơn và bảo dưỡng đúng kỹ thuật, RY65-40-200 có thể duy trì trạng thái vận hành ổn định trong các hệ thống tuần hoàn dầu truyền nhiệt công nghiệp.
Thiết kế phớt chèn kết hợp phớt cao su chịu nhiệt ở Bơm dầu truyền nhiệt RY65-40-200 là giải pháp làm kín tại khu vực trục bơm, nơi dầu truyền nhiệt có nguy cơ rò ra ngoài trong quá trình trục quay. Theo tài liệu dòng RY, bộ phận làm kín gồm packing seal kết hợp với phớt dầu cao su chịu nhiệt, tạo thành hệ thống làm kín phù hợp với môi trường dầu nóng.
Phớt chèn được bố trí trong khoang làm kín của nắp bơm và bao quanh trục.
Khi trục quay, packing duy trì tiếp xúc với bề mặt trục để hạn chế dầu truyền nhiệt đi theo khe hở ra ngoài. Đây là lớp làm kín trực tiếp và có vai trò quan trọng trong việc kiểm soát rò rỉ.
Phớt chèn có thể duy trì tiếp xúc quanh trục trong quá trình bơm vận hành. Tuy nhiên, trạng thái làm kín phụ thuộc nhiều vào độ đồng tâm của trục, mức rung và tình trạng lắp đặt.
Nếu trục rung hoặc lệch tâm quá mức, packing có thể mòn nhanh hơn và khả năng làm kín giảm.
Bên cạnh packing, Bơm dầu truyền nhiệt RY65-40-200 còn sử dụng phớt dầu cao su chịu nhiệt.
Phớt này được bố trí tại khu vực trục nhằm tăng thêm khả năng ngăn dầu nóng di chuyển về phía cụm ổ bi hoặc rò ra môi trường bên ngoài.
Việc kết hợp hai kiểu làm kín giúp khu vực trục có thêm một lớp kiểm soát dầu thay vì chỉ phụ thuộc vào một chi tiết duy nhất.
Điểm đáng chú ý của thiết kế phớt chèn kết hợp phớt cao su chịu nhiệt ở Bơm dầu truyền nhiệt RY65-40-200 là packing và phớt dầu không làm việc hoàn toàn tách biệt mà cùng hỗ trợ kiểm soát môi chất quanh trục.
Phớt chèn đảm nhiệm việc làm kín tại khoang packing, trong khi phớt dầu chịu nhiệt hỗ trợ ngăn dầu tiếp tục di chuyển dọc theo trục.
Cấu tạo này phù hợp với bơm phải làm việc với dầu có nhiệt độ cao.
Dòng RY được thiết kế cho môi chất nhiệt độ cao, vì vậy vật liệu làm kín quanh trục phải có khả năng thích nghi với điều kiện nhiệt.
Phớt cao su chịu nhiệt được sử dụng để duy trì khả năng làm kín trong môi trường nóng hơn so với phớt thông thường.
Tuy nhiên, tài liệu không nêu loại cao su cụ thể hay giới hạn nhiệt riêng của phớt, vì vậy không nên suy diễn thêm về vật liệu hoặc nhiệt độ làm việc của riêng chi tiết này.
Khi bơm vận chuyển dầu nóng, nhà sản xuất yêu cầu thực hiện gia nhiệt trước khi khởi động.
Quá trình gia nhiệt từ từ giúp thân bơm, trục, packing và phớt dầu tăng nhiệt dần theo môi chất. Điều này hạn chế thay đổi kích thước quá đột ngột do giãn nở nhiệt.
Đối với hệ thống làm kín, đây là yếu tố có lợi để duy trì trạng thái tiếp xúc ổn định quanh trục.
Packing và phớt dầu đều làm việc quanh một trục đang quay liên tục.
Nếu trục động cơ và trục bơm không đồng tâm, trục có thể dao động và tạo lực không đều lên bộ phận làm kín. Điều này làm tăng ma sát, khiến packing hoặc phớt cao su mòn nhanh hơn.
Vì vậy, căn chỉnh chính xác trục là điều kiện quan trọng để duy trì độ bền của hệ thống phớt.
Tài liệu dòng RY cho biết trong giai đoạn đầu vận hành có thể xuất hiện một lượng rò rỉ nhỏ tại bộ phận làm kín, sau đó lượng rò có thể giảm dần.
Vì vậy, cần theo dõi trạng thái thực tế của phớt thay vì chỉ kiểm tra một lần khi khởi động.
Nếu lượng dầu rò tăng bất thường, cần kiểm tra packing, phớt dầu, trục và độ rung của bơm.
Trong trình tự tháo bơm, sau khi tháo bánh công tác, kỹ thuật viên có thể lấy vòng giữ và vật liệu làm kín ra khỏi khoang nắp bơm.
Điều này giúp packing và các chi tiết làm kín có thể được kiểm tra trực tiếp khi bảo dưỡng.
Nếu phớt bị chai, biến dạng, mòn hoặc mất khả năng làm kín thì cần thay mới trước khi lắp lại bơm.
Thiết kế phớt chèn kết hợp phớt cao su chịu nhiệt ở Bơm dầu truyền nhiệt RY65-40-200 tập trung vào việc tạo hệ thống làm kín nhiều lớp quanh trục bơm.
Packing đảm nhiệm làm kín trực tiếp trong khoang chèn, còn phớt dầu cao su chịu nhiệt hỗ trợ ngăn dầu tiếp tục di chuyển dọc theo trục. Cấu tạo này phù hợp với môi trường dầu nóng và giúp kiểm soát rò rỉ tại khu vực trục.
Để hệ thống phớt duy trì độ bền, cần chú ý gia nhiệt bơm đúng quy trình, căn chỉnh trục chính xác, hạn chế rung và kiểm tra định kỳ tình trạng packing cũng như phớt dầu chịu nhiệt.

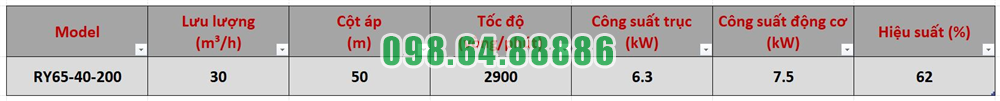

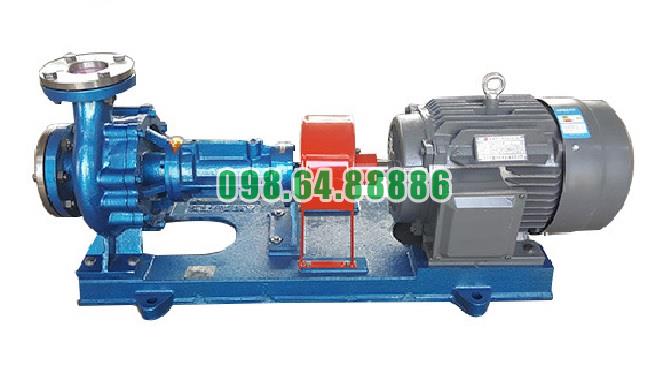

Máy bơm dầu tải nhiệt RY65-40-200 lưu lượng 30 m3/h, công suất 7.5 kW, cột áp 50 m
